一、產品概述

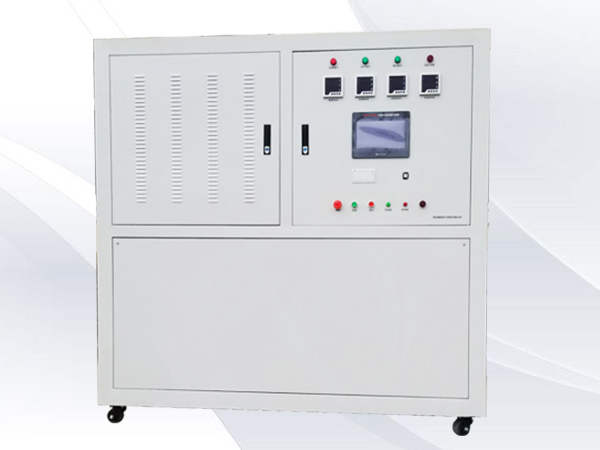

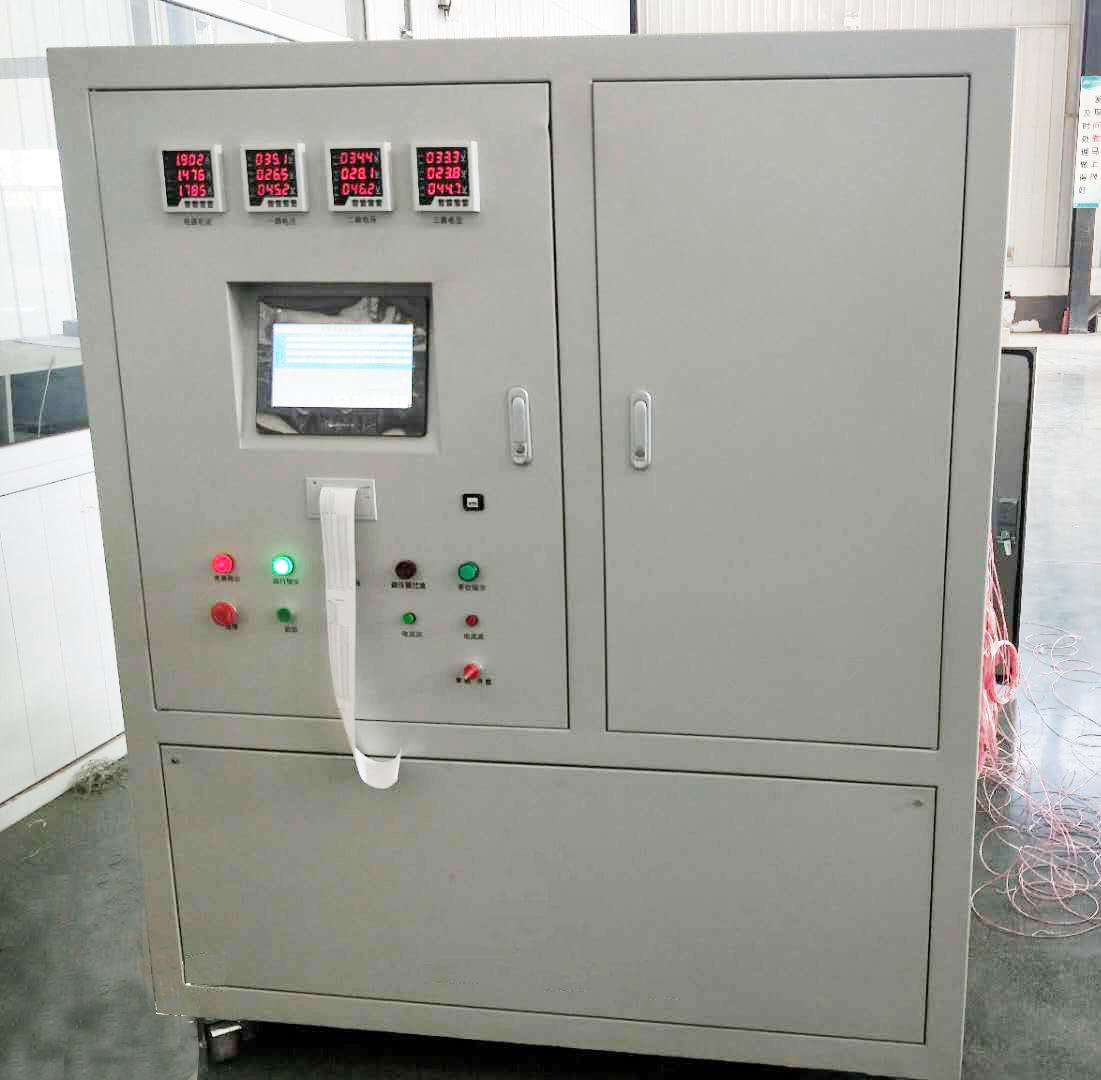

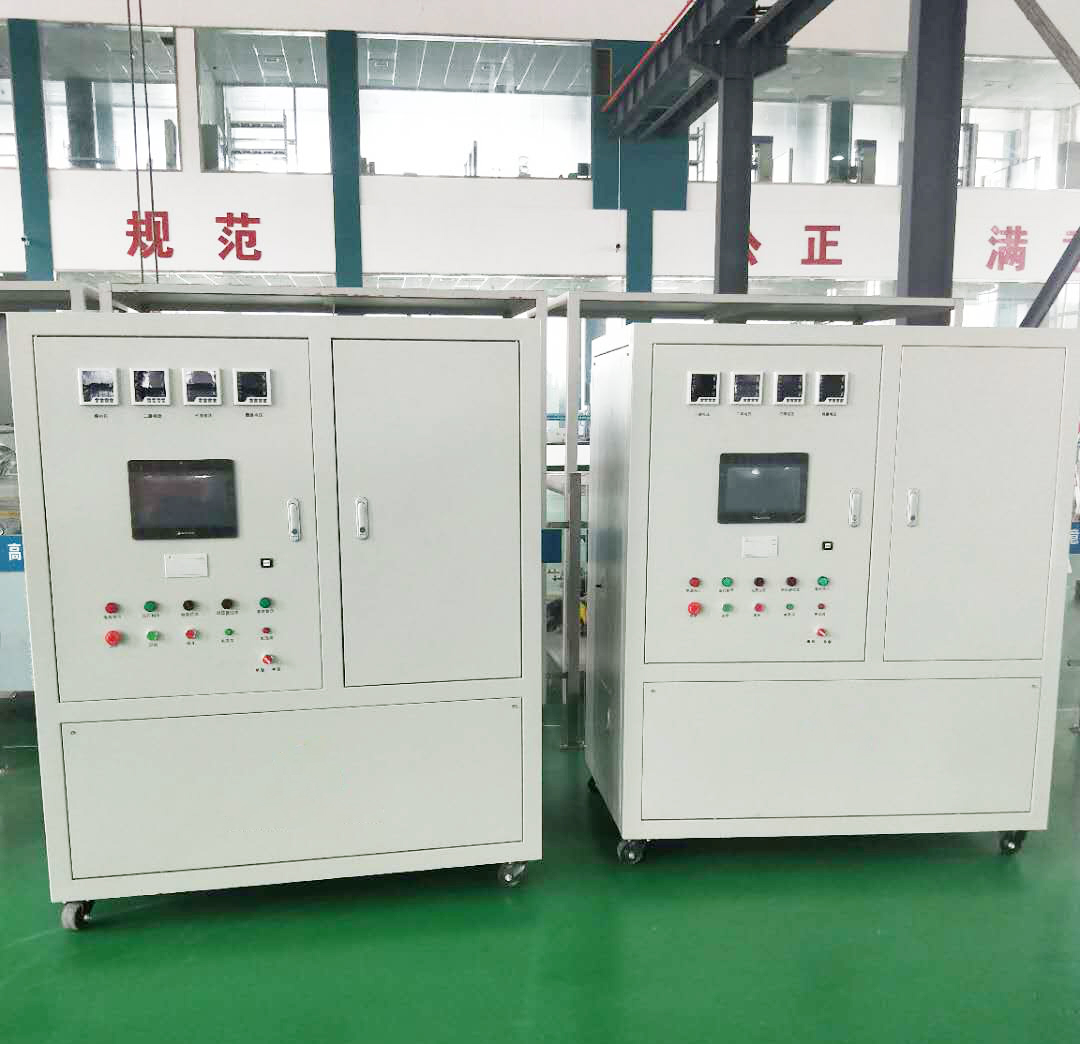

　　武漢赫茲電力DDG-15000A沖擊速斷大電流發生器，采用PLC與威綸工控屏幕作為控制系統，實現的全自動大電流檢測設備。沖擊速斷大電流發生器能夠?qū)崿F(xiàn)16KA瞬時電流輸出，全自動和手動方式的大電流輸出。 　　二、主要特點
　　1.電流、時間、狀態信息及提示信息等數據大屏液晶顯示，讀數清晰、直觀；
　　2.沖擊速斷大電流發生器全中文界面，操作簡單明了，可適應多種應用場合；
　　3.觸屏常規按鈕均可操作，操作直觀、快捷、易上手。
　　4.全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；
　　5.自動計時功能，當暫停實驗時計時停止，暫停時間開始計時。繼續試驗時輸出時間重新開始計時
　　6.時間設定功能，可設定電流輸出時間，計時停止電流停止輸出
　　7.手動控制模式，此模式類似于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能，整個試驗過程手動控制，按需操作；
　　8.帶停止/緊急按鈕，可手動復原；
　　9.采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象。 　　三、技術參數
　　1.額定功率：160KVA，一磁路80KVA、二磁路80KVA輸入電流：AC 0～351.3A
　　2.電流測量精度：0.5％FS±3字
　　3.電源電壓：AC 380V二相+零線±10%,50Hz±1 Hz
　　4.溫度測量：8路T型熱電偶或熱電阻
　　5.輸出電流：單相AC20—15000A
　　6.最大延時輸出電流為∶3000A，工作時間8小時以內
　　7.最大短時輸出電流為∶15000A，工作時間60S以內 　　四、注意事項
　　1.在自動大電流和互感器自動測試狀態下，如果按下停止按鈕，調壓器會自動進行歸零操作。在手動狀態下，調壓器只有在該狀態的界面關閉時才會進行歸零操作。
　　2.如果調壓器在歸零過程中，所有的啟動按鈕都不能進行使用，此時屏幕下午狀態條會有提示。調壓器歸零完成，屏幕提示會消失，同時面板上的調壓器零位指示燈會亮起。
　　3.調壓器會在系統上電時，急停按鈕松開后，設備過流時，進行自動歸零。
　　4.一旦出現系統故障，應根據提示信息，進行檢查，在故障排除后，需重新返回菜單界面，重新進入測試界面才能將故障提示解除。
　　5.急停按鈕智能在出現緊急情況下才能按下。嚴禁當做開關使用。
　　6.系統在運行狀態，必須有人值守，嚴禁操作人員在運行時離開。
