A、B、C、D微型斷路器,你知道嗎?

更新時間:2025-05-16

我們都知道微型斷路器,簡稱為MCB,使用范圍和數量都極大的斷路器產品,主要功能是為建筑電氣終端配電裝置提供保護。它適用于交流50/60Hz額定電壓230/400V,額定電流至63A線路的過載和短路保護之用,也可以在正常情況下作為線路的不頻繁操作轉換之用。微型斷路器(小型斷路器)主要用于工業、商業、高層和民用住宅等各種場所。而斷路器通用的脫扣特性有A、B、C、D四種。那么問題來了,如何正確選擇A、B、C、D微型斷路器呢?

斷路器一般有四種跳閘特性,即A、B、C、D:
A型斷路器:2倍額定電流,很少使用,一般用于半導體保護(一般使用熔斷器)
B型斷路器:2-3倍額定電流,一般用于純阻性負載和低壓照明電路,常用于家用配電箱,保護家用電器和人身安全,目前使用較少。
C型斷路器:5-10倍額定電流,需要在0.1s內跳閘,具有此特性的斷路器最常用于保護連接電流較大的配電線路和照明線路。
D型斷路器:10-20倍額定電流,主要用于瞬時電流較大的電器環境中,一般家庭使用較少。適用于感性負載大、沖擊電流大的系統,常用于保護沖擊電流大的設備。
所謂的多重電流:就是抗沖擊電流。開關在一定時間內不跳閘。其特點是避免沖擊電流。
低壓斷路器分閘型式選擇:斷路器分閘型式有過流分閘、欠壓分閘、并聯分閘等。
過電流脫扣器:又可分為過載脫扣器和短路電流脫扣器,具有長延時、短延時和瞬時性,過電流脫扣器是最常用的。
過電流脫扣器動作電流的整定值可以是固定的,也可以是可調的,通常用旋轉或調節桿來調節。有兩種電磁過電流釋放方式:固定式和可調式。電子過電流釋放通常是可調的。
斷路器的分斷能力:是指承受最大短路電流的能力,因此旋轉斷路器的分斷能力必須大于其保護裝置的短路電流。
過流脫扣器按安裝方式:分為固定安裝和模塊安裝。固定裝置是斷路器和斷路器出廠時加工成一個整體。產品出廠后,釋放器的額定電流不可調,模塊化安裝釋放器作為斷路器的安裝模塊,可以隨時調整,具有很強的靈活性。
瞬時型:0.02s,用于短路保護;
短延時型:0.1-0.4s,用于短路和過載保護;
長延時型:小于10s,用于過載保護;
目前常用的DZ系列空氣開關(帶漏電保護的小型斷路器)有以下規格:
C16、C25、C32、C40、C60、C80、C100等,其中C代表C的跳閘電流特性,即跳閘電流,如C20代表20a的跳閘電流,跳閘特性為C曲線。3500W熱水器安裝一般選用C20斷路器,6500w熱水器安裝一般采用C32斷路器。
斷路器是用來保護電線和防止火災的,所以應該根據電線的尺寸而不是電力來選擇。
如果斷路器的選擇過大,就不能保護導線。當斷路器過載時,仍不脫,給家庭安全帶來隱患。
1.5平方線配C10的開關。
2.5平方線配C16或20的開關。
4平方線配C25的開關。
6平方線配C32的開關。
對于以電動機為負載的空氣開關,應選擇D型特性,以避免電動機起動電流5-8倍的高起動電流。

C型斷路器適用于電動機電路嗎?
眾所周知,普通電路如照明電路采用C型微斷路器;電動機及其它電源電路采用D型斷路器,那么電動機電路是否可以采用C型微斷路器?

讓我們看看C型和D型微斷裂的區別?
C型微斷:包括過載保護和短路保護,短路保護跳閘值為額定電流的5-10倍;
D型微斷:包括過載保護和短路保護,短路保護跳閘值為額定電流的10-20倍;
兩種過載保護相同,區別僅在于短路保護的跳閘范圍。
一般情況下,一般負載無起動電流,即起動電流為額定電流;三相電動機起動電流約為額定電流的6-8倍。
例如:4kw三相電動機,額定電流9a,起動電流按10倍計算,90a。
一般選用D型16A微斷作為保護裝置。按動作電流的10倍計算,短路保護動作電流為160A,可避免電動機起動電流。
如果選擇C型16A微斷路器作為保護裝置,短路保護動作電流按動作電流的5倍計算為80A,不能避免電動機的起動電流。

這是否意味著C型斷路器絕對不能選擇?
當然不是。技術方面,如果選擇C型25A微斷路器作為保護裝置,短路保護的動作電流按動作電流的5倍計算為125A,可以避免電動機的起動電流。
經濟方面,以施耐德C65系列微故障為例,
c65n 3P c25A的價格約是130元,c65n 3P d16A價格約158元。
顯然,從價格上看,C系列要低一點。
思考:一般來說,我們選擇斷路器的原則是斷路器的額定電流大于負載電流,然后根據負載的性質選擇C型或D型。D型是廠家專門為電機型負載設計的,但并不意味著C型斷路器不能使用,只需調整計算方法即可,我們要靈活把握。

微型斷路器的區別及應用:

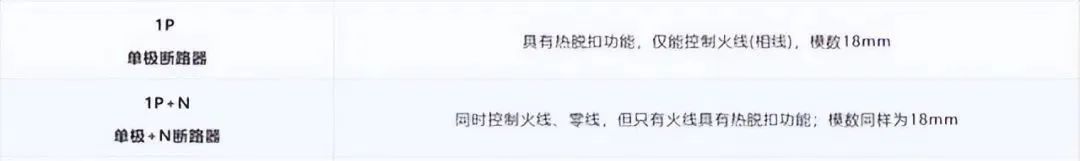

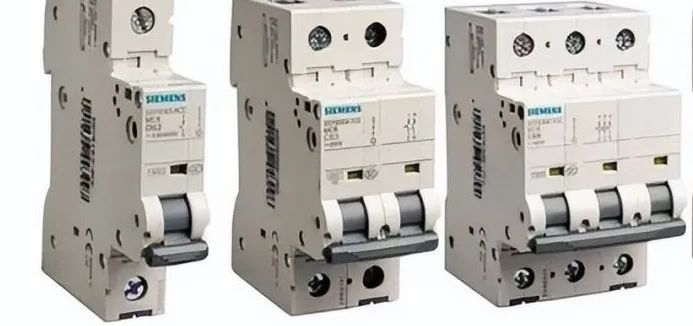

對于微型斷路器,1pn、1p和2p通常用作單相電氣設備的開關控制
差異:
為了降低成本,可以采用1p,但高級斷路器必須具有漏電跳閘功能。為防止檢修過程中帶電線路和零線的混亂造成事故,必須切斷上級電源;
為了避免在檢修過程中出現的這個問題,可以使用1pn;
同一18mm模塊斷路器外殼,內部安裝1p和1pn有區別。在短路事故狀態下,前者必須具有比后者更高的“極限分斷能力”,畢竟空間是影響分斷能力的重要因素。
因此,對于更重要、更頻繁的維護和操作,以及容易發生故障的電源電路,最好采用2p(成本較高)。
使用1p時,照明配電箱必須具有漏電跳閘功能,至少進線(或出線上層)應采用漏電斷路器。
普通的插座回路用 1P+N 完全可以,但是如果你要加漏電的話就不行了,因為1P+N的斷路器不能拼裝漏電保護附件和其他電器附件。

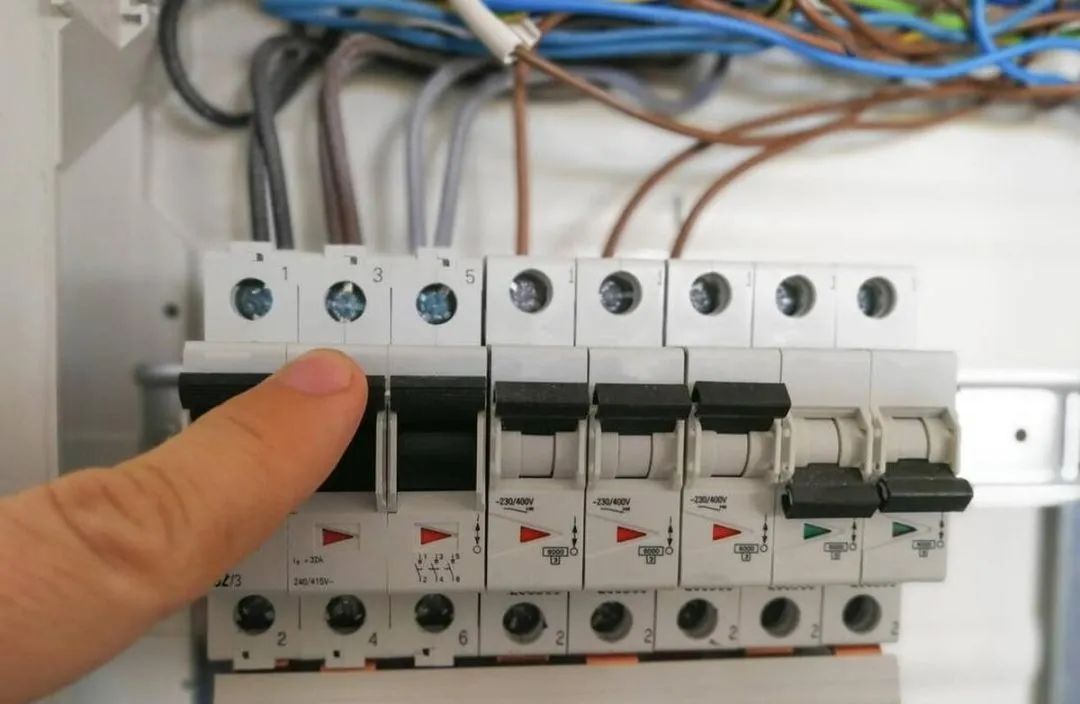

三相斷路器一般分為三種類型,即3P、3PN和4P:
差異:
3P:純三相電氣設備只采用三個接線,在無單相負載的情況下,發生對地或相間短路時跳閘,否則,當一相N線負載時,N線回路斷路器作為漏電電流;
3PN:四線l1l2l3n通過變壓器線圈后,可使用三相電或單相電,無論三相負載是否平衡,漏電開關不動作;只有在有漏電時,即有單相接地或相間短路時才動作;
4P:四線L12L3穿過變壓器線圈的使用方法與3PN相同,區別在于4P斷N線,3P保持N線。

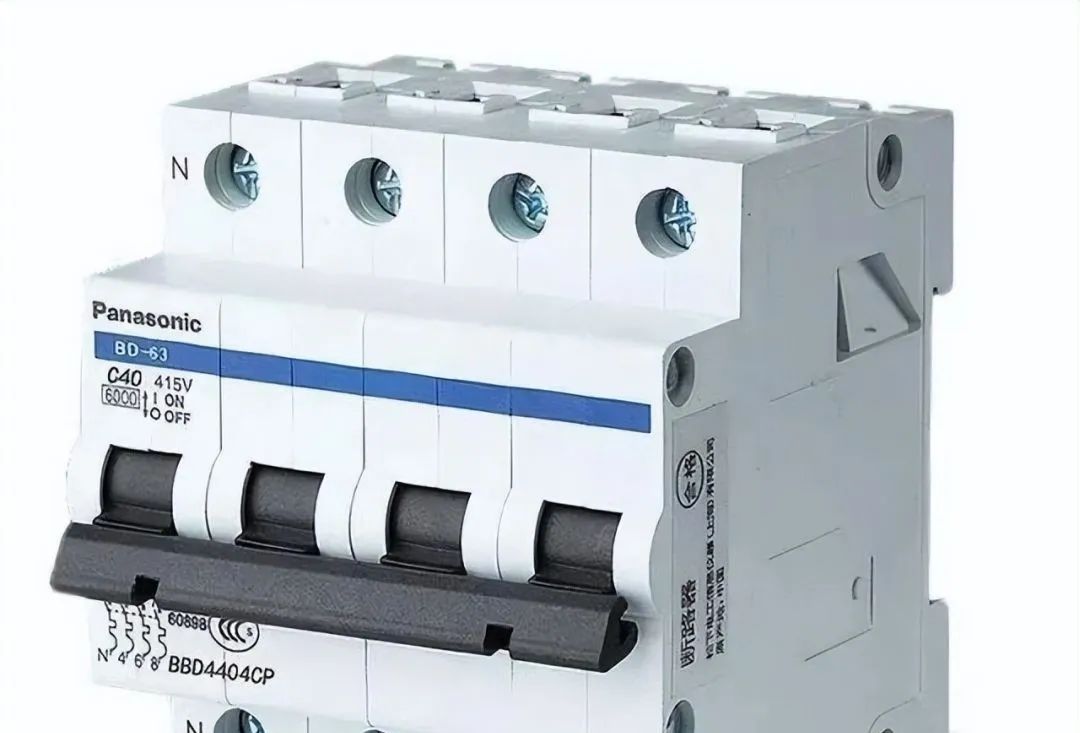

四極斷路器分為四種類型:A、B、C和D:
A:N極不裝過流脫扣器,N極始終連接在一起,不與其他三極閉合或斷開。
B:N極不設過流脫扣器,N極與其它3極合分。
C:N極設有過流脫扣器,N極與其它3極合分。
D:N極配有過電流釋放裝置,N極始終連接,不與其他三極閉合或斷開。
在使用四極的情況下,有必要指出選擇哪一種產品,因為它與四極相同,但在n線上是否安裝過電流釋放器有不同的功能和用途。
過流脫扣器安裝在n線,可用于以單相負荷為主要組成部分的三相四線制配電線路,也可用于產生大量諧波的非線性負荷,如氣體放電燈、晶閘管調光、調速線路等有特殊要求的場合。一般情況下,設備回路可選用無過流脫扣器的n線斷路器。
事實上,雖然A和D被稱為四極斷路器,但它們的N極總是相連的,不會與其他三極一起閉合或斷開。因此,這種俗稱“假四極”的塑殼斷路器是3PN,與三極塑殼斷路器沒有本質區別。唯一比三極塑殼斷路器更有用的是,在成套機柜中,線路接入可能更方便。因此,這種斷路器只能用于三相負載,而只能用于少量單相負載(如果有控制電源,則使用成套的220V系統)。

總結:
斷路器的A、B、C、D型如果選擇錯了,不僅不能起到保護作用,反而會造成重大問題。這是目前設計和使用中最混亂的問題,應引起重視。
