箱變與環網柜都是配電網中常見的設備,在工作中經常會在設備的表面看見一些各種形狀符號的標識,這些符號標識都對應哪些器件呢?一起來看看吧。

01 美式箱變
美式箱變箱體主要由底座、側板、隔板、門和頂蓋等部分組成。
美式箱變外觀圖
箱體內分為高壓室、變壓室和低壓室。高壓室采用完善可靠的緊湊型設計,具有全面的防誤操作連鎖功能,可靠性高,檢修方便,高壓開關設備可采用終端負荷開關, 環網開關柜等。
變壓器室可安裝容量為1600Kvar以下,電壓為12/0.4KV的油浸式或干式變壓器,并設有隔離防護網,變壓器室可采用自然通風或強迫通風,根據需要加裝自動溫度控制器,室溫監視和自動啟閉的通風裝置。
低壓室配有配電、計量、無功補償?shù)葮?biāo)準方案,可根據需要設計二次控制回路及出線數。
優點:體積小占地面積小、便于安放、便于偽裝,容易與小區的環境相協調。可以縮短低壓電纜的長度,降低線路損耗,還可以降低供電配套的造價。
缺點:供電可靠性低;無電動機構,無法增設配電自動化裝置;噪音較高,因為變壓器安放在室外,起不到隔音的作用。

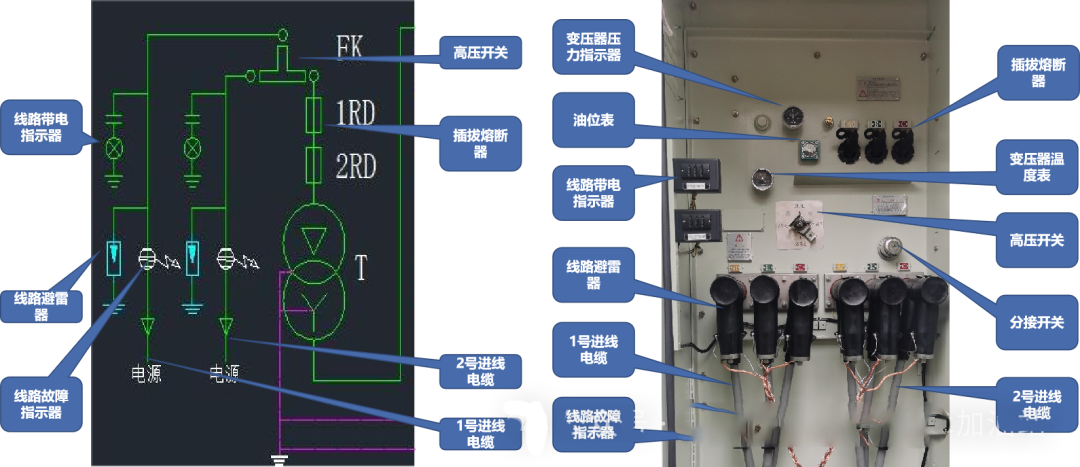

高壓部分接線與實物對應圖

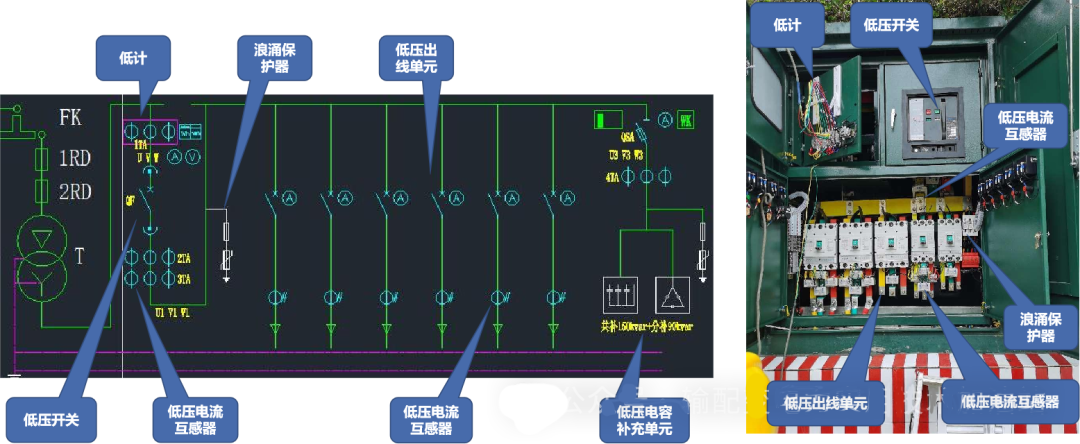

低壓部分接線與實物對應圖
02 歐式箱變
歐式箱變的高壓室一般是由高壓負荷開關、高壓熔斷器和避雷器等組成的,可以進行停送電操作并且有過負荷和短路保護。

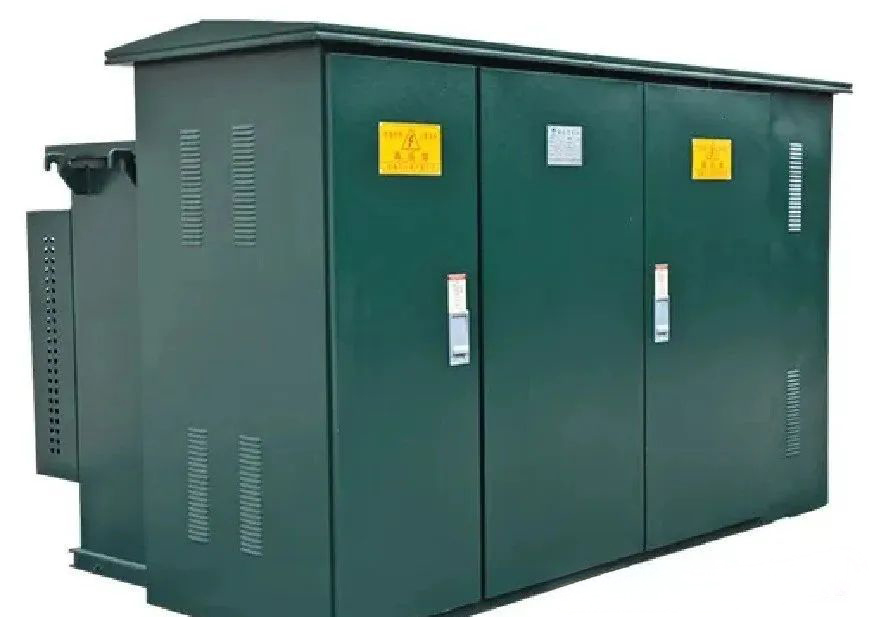

歐式箱變外觀圖
低壓室由低壓空氣開關、電流互感器、電流表、電壓表等組成的。變壓器一般采用 S9 或干式的等。
具備五防功能,各電器元件之間采用了機械聯鎖。還具有電能檢測、顯示、計量的功能,并能實現相應的保護功能,設有專用的接地導件,有明顯的接地標志。
優點:噪音、輻射較美式箱變要低;可以設置配電自動化。
缺點:體積較大,不利于安裝,對小區的環境布置有一定的影響。
高壓部分接線與實物對應圖
整體一次接線圖圖例
03 SF6全封閉型戶外環網柜
SF6環網柜是一種能夠隨意組合成多回路進出具有切換,聯絡,保護電力系統功能的以負荷開關作為核心部件的空氣絕緣或氣體絕緣的中壓電氣組合設備。
SF6環網柜外觀圖
它的主回路核心部件是由SF6負荷開關或及附加的斷路器及其他一次的輔助電器組成。按組合方式可分為可擴展及不可擴展型,按生產制造工藝的不同可分為共箱式(又名充氣柜或SF6全絕緣柜)及模塊式。
主要由:DTU柜、PT柜、開關柜(二次部分、操作機構、出線電纜部分)、母聯柜(環網柜)、提升柜(環網柜)構成。
環網柜具有結構緊湊、造價低 、體積小、安裝方便的優點 , 可以根據需要擴展 ,不受外部環境的影響 ,在城市電網中獲得了廣泛應用 。
一次接線圖各元件名稱
04 巡檢要求
箱變
箱變基礎有無破損,箱變周圍是否有雜物、樹木需要清理;
箱變的通風孔及防護網是否完好;
箱變的門、門鎖是否完好;
箱變的雙重名稱及警示標志是否清楚完好;
箱變一次接線圖是否完整;
儀表是否正常工作;
變壓器套管外部是否清潔、有無破損、裂紋、有無放電痕跡及其它異常現象;
變壓器的運行聲音是否正常、本體有無滲漏油現象、各處接頭有無過熱現象;
 變壓器室風扇轉動是否均勻;(歐變)
 高壓室油位是否正常。
環網柜
是否有異常聲響;是否有燒焦等異味;
開關柜門、鎖良好,無破損或銹蝕;
分、合閘指示器,指示燈與實際運行情況相同;
開關柜外殼接地是否良好;
SF6氣壓是否在綠色區域;
是否有告警或故障燈亮;
線路帶電顯示裝置三只紅燈均亮;
保護裝置各指示燈正常顯示,DTU通信燈能正常閃絡;
液晶面板正常顯示畫面。
