一、產品簡介

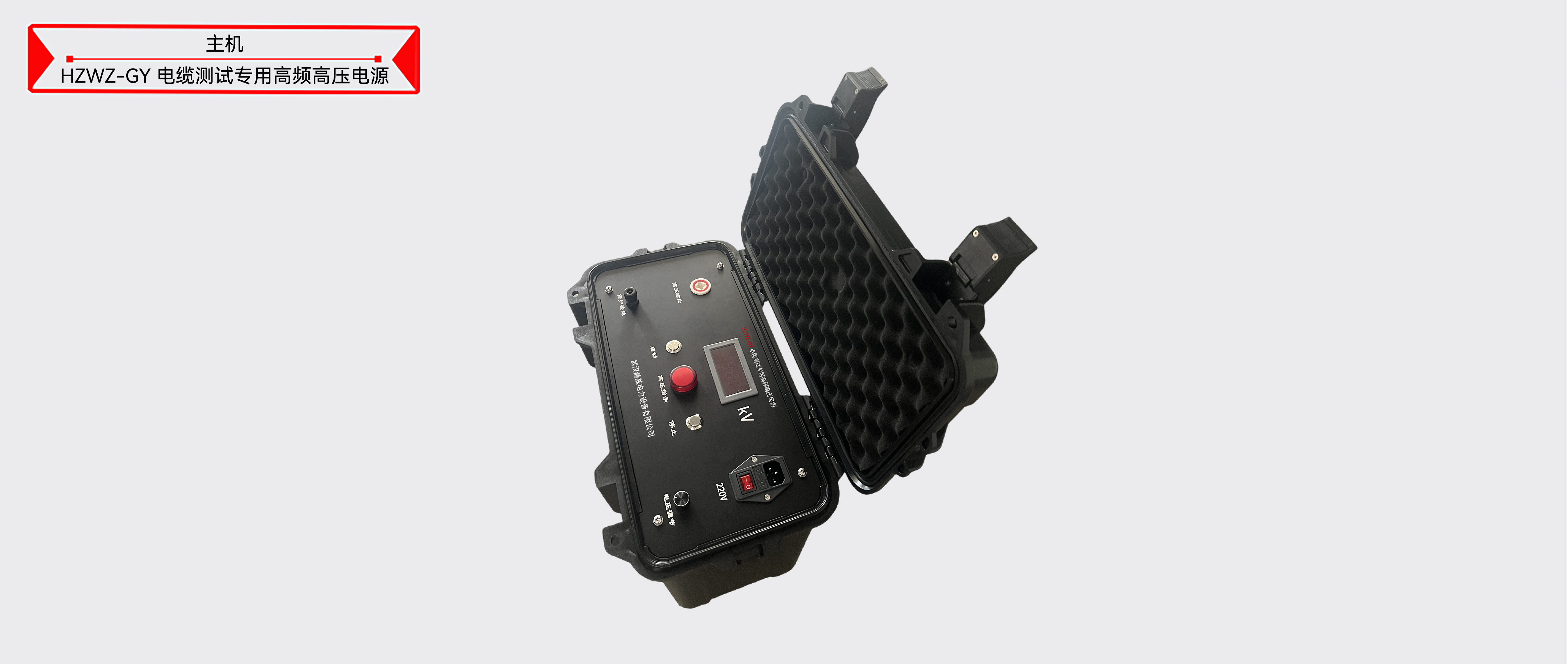

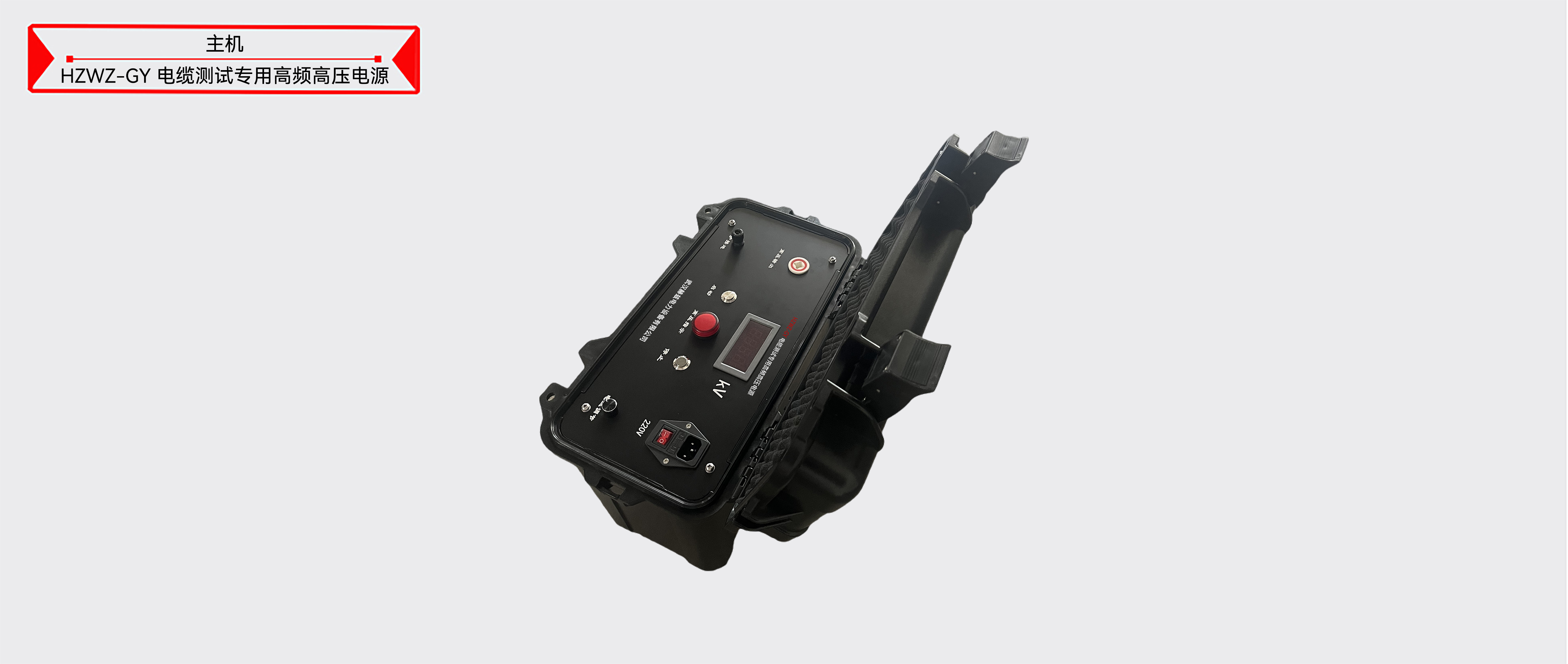

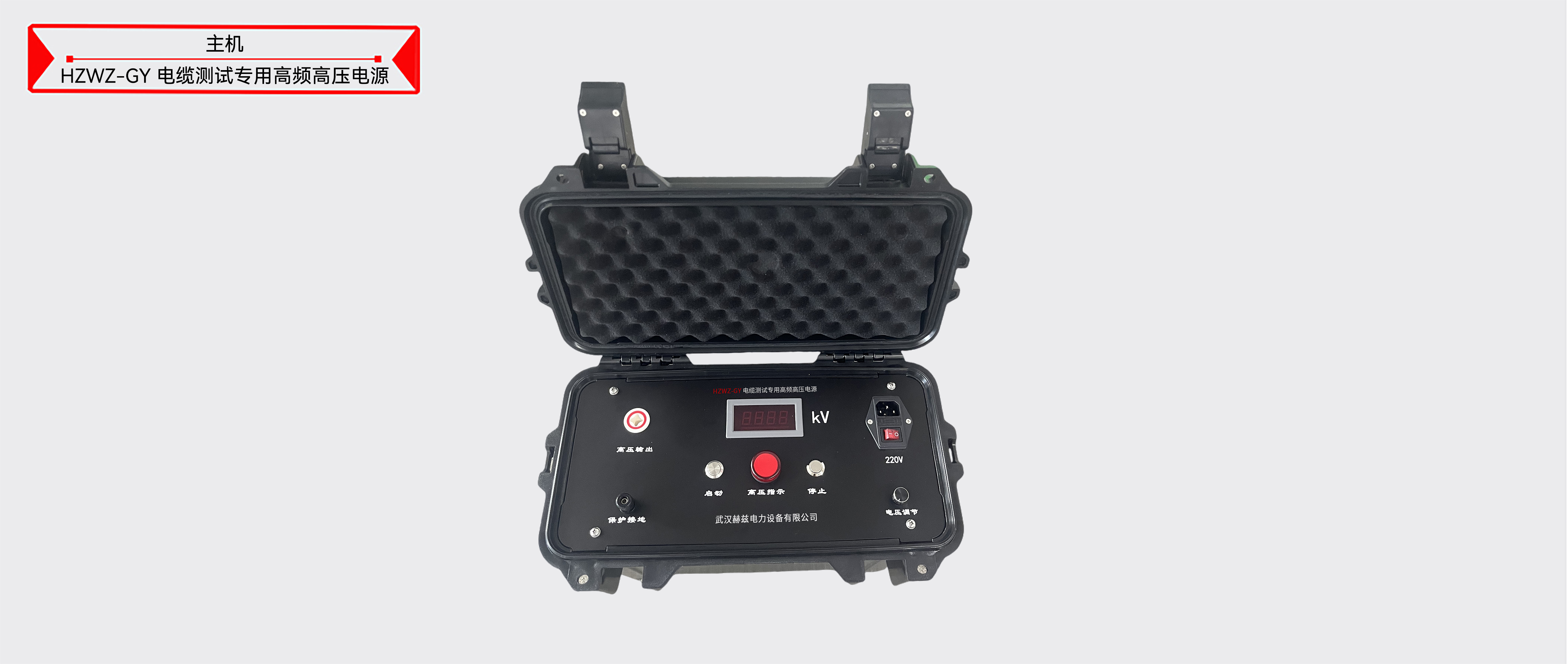

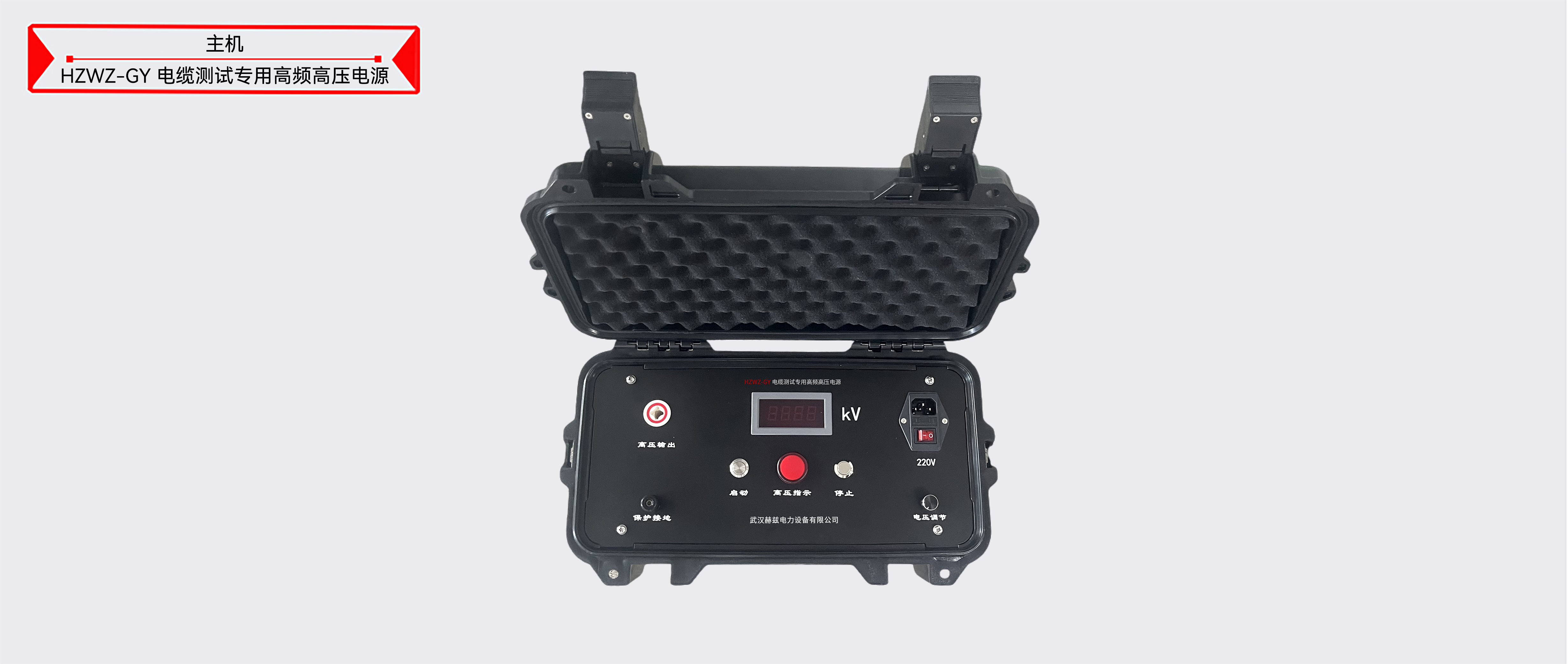

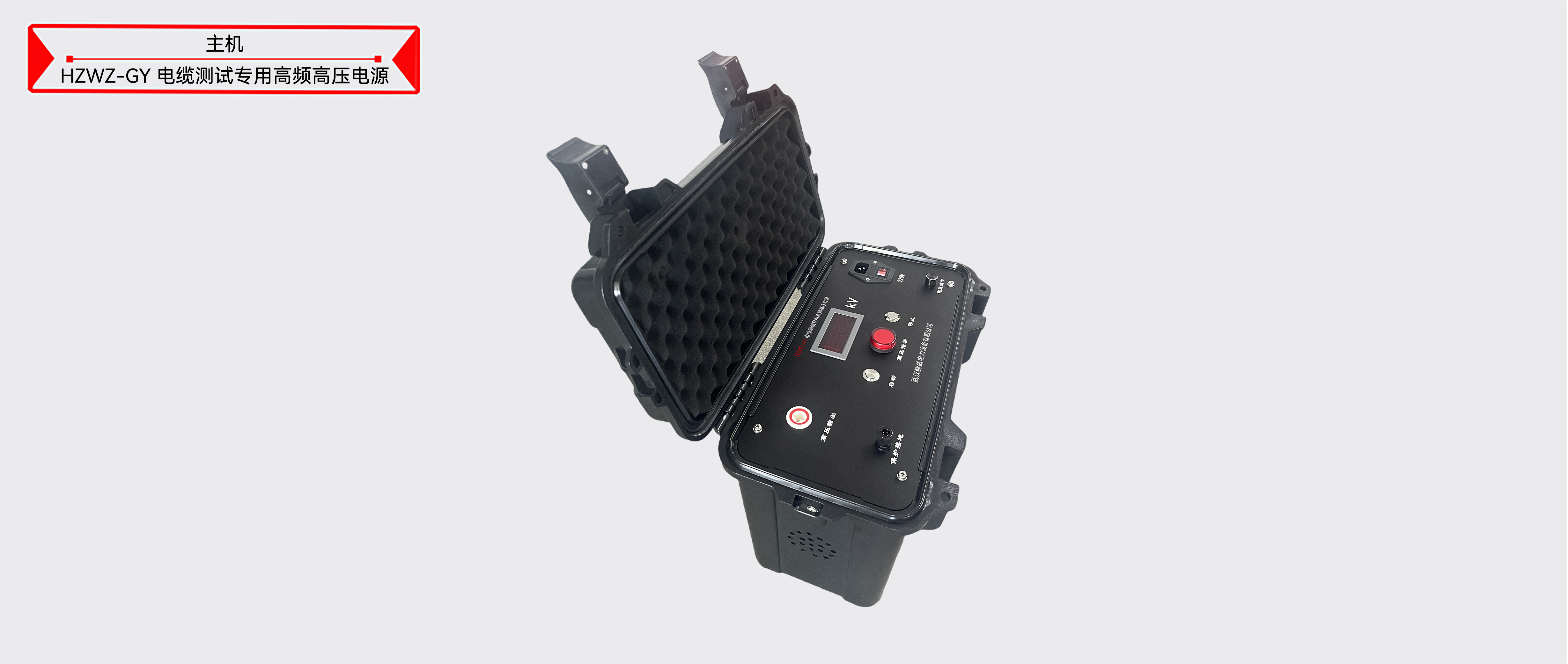

HZWZ-GY電纜測試專用高頻高壓發生器是我公司在長期從事電纜故障測試研究方面最新開發的創新型換代產品，國內領先。滿足《中華人民共和果電力行業標準，高壓試驗裝置通用技術條件》。主要用于對35kV及以下電纜故障測試時高阻故障波形采樣沖擊放電和故障點精確定點時做沖擊放電使用，也可用于電纜高阻故障和金屬性接地故障的燒穿使用。
本機采用開關電源原理，重量輕，輸出電壓高、穩定是它的最大特點，整臺儀器約11.2公斤，大大提高了現場使用的便攜性，告別了現場繁重的移動。特別是對于電纜故障測試及精確定點時提供了前所未有的高壓專用電源，替代了需要用65余公斤的試驗變壓器和操作箱，同時也解決了測試電纜時煩瑣的現場接線。在電纜故障測試方面能如此高頻率輸出35KV的高電壓，填補國內一項空白。

二、測試功能
主要用于對35kV及以下電纜故障測試時高阻故障波形采樣沖擊放電和故障點精確定點時做沖擊放電使用，也可用于電纜高阻故障的燒穿使用，強大的燒穿能力可在短時間內燒穿擊穿點，降低擊穿點電阻。

三、特點及主要功能
1）有電壓調節及自動穩壓功能。
2）具有開路、短路自動保護功能。
3）輸出電壓值用液晶數字表直接顯示功能完善可靠。
4）箱體采用采用絕緣材料，操作絕對安全。
5）體積?。?10×230×310mm3），重量輕（11.2Ｋｇ）。
6）可連續工作4-6小時，保證故障測試的時間。

三、技術指標
1）最高工作直流負電壓：≤32kV；
2）最大工作電流：≤30mA；
3）顯示電壓值誤差：＜±2%；
4）放電能量：≤2450J/3.5S；
5）最小放電周期3.2秒 ；
6）最大功耗：＜1.5KVA、最大燒穿功率 1000W ；
7）工作環境：
輸入電流 ：220V±10% 50Hz±2Hz ；
工作溫度 ：-10℃－40℃ ；
工作濕度（相對）：≤80% ；
海拔高度：1000米。
