1.額定電壓（U0/U）：指電纜正常工作時所能承受的電壓。U0指導體與屏蔽或金屬護套之間的額定電壓，U指導體之間的額定電壓。選擇電纜的額定電壓必須高于線路的額定電壓。
2.額定電流（I）：指電纜能夠長期安全通過的最大電流，單位為安培（A）。電纜的額定電流受其導體截面積、敷設方式、環境溫度等因素影響。
3.導體截面積（mm²）：決定電纜載流量的關鍵參數。常見規格有1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185等。
4.絕緣材料：電纜絕緣層使用的材料，常見的有聚氯乙烯（PVC）、交聯聚乙烯（XLPE）、橡皮等。不同的絕緣材料具有不同的電氣性能、耐溫性能和機械性能。
5.導體材料：電纜導體常用的材料有銅和鋁。銅的導電性能優于鋁，但價格較高。

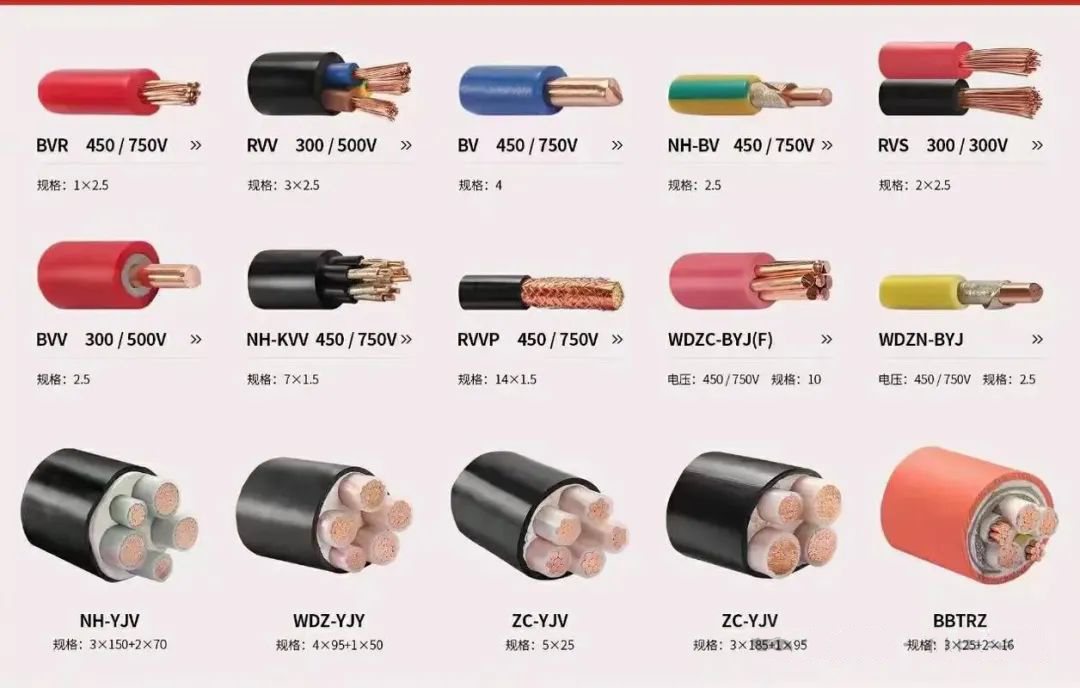

6.電纜結構：指電纜的組成部分，包括導體、絕緣層、填充物、內護層、鎧裝層、外護層等。不同的電纜結構適用于不同的敷設環境和使用要求。
7.敷設方式：指電纜的安裝方式，常見的有直埋、穿管、電纜溝、橋架、隧道等。不同的敷設方式影響電纜的散熱和載流量。
1.確定使用場所和用途：明確電纜的使用環境（如室內、室外、地下、水下、腐蝕性環境等）以及用途（如電力傳輸、控制信號傳輸、照明、通信等）。
2.計算負載電流：根據負載的功率和電壓計算負載電流。單相：I = P / U（其中，I為電流，P為功率，U為電壓，cosφ為功率因數）。三相：I = P / (√3 * U * cosφ)。
3.選擇額定電壓：電纜的額定電壓應高于線路的額定電壓。
4.選擇導體截面積：查閱電纜載流量手冊或國家標準，根據計算出的負載電流、電纜的敷設方式和環境溫度，選擇合適的導體截面積。
5.選擇絕緣材料和導體材料：根據使用環境和要求選擇合適的絕緣材料和導體材料。
6.選擇電纜結構：根據敷設環境和機械保護要求選擇合適的電纜結構。
7.進行載流量、電壓降和短路電流校驗：確保電纜的實際載流量滿足負載要求，并留有一定的裕量。確保電纜末端的電壓在允許范圍內。確保電纜能夠承受短路電流的熱效應。
三、線纜選型的口訣及公式
口訣：
“十下五，百上二，二五三五四三界，七零九五兩倍半，穿管溫度八九折，銅線升級算，裸線加一半”。
解釋：
對于10mm²以下的導線，載流量約為截面數的5倍；
100mm²以上的導線，載流量約為截面數的2倍；
25mm²和35mm²是分界點，分別按4倍和3倍計算；
70mm²和95mm²的導線載流量是截面數的2.5倍；
穿管敷設或環境溫度超過25℃時，載流量需打折扣；
銅線的載流量比同規格鋁線略大一些，可按鋁線加大一個線號的載流量計算；
裸線的載流量需在計算后再加一半。
公式：
（1）截面積計算公式：銅線：S = IL / (54.4 * U)鋁線：S = IL / (34 * U)其中，I為導線中通過的最大電流（A），S為導線的截面積（mm²），U為電壓（V），L為導線長度（m）（此公式用于計算導線因壓降而需選擇的截面積）。
（2）電壓降計算公式：ΔU = (√3 * I * L * (Rcosφ + Xsinφ)) / Un其中，ΔU為電壓降，I為電流，L為電纜長度，R為電阻，X為電抗，Un為額定電壓。
四、線纜選型的注意事項
1.安全可靠性：電纜的各項性能指標必須滿足使用要求，確保電力系統的安全可靠運行。
2.經濟性：在滿足安全可靠性的前提下，應盡量選擇價格合理的電纜，降低工程造價和運行成本。
3.適用性：電纜的類型、結構和敷設方式應與使用環境和工程條件相適應。
4.標準化：優先選用符合國家標準或行業標準的電纜產品，以保證產品質量和互換性。
5.專業咨詢：對于重要的工程或特殊的應用場合，建議咨詢專業人士的意見。
6.質量檢查：選擇正規廠家生產的合格產品，確保電纜質量。
7.施工規范：在敷設和安裝電纜時，應嚴格按照相關規范和要求進行，避免損壞電纜。
五、線纜選型實例
假設需要為一臺功率為100kW的三相電動機選擇電纜，電源電壓為380V，功率因數為0.85，敷設方式為電纜溝敷設，環境溫度為30℃。
（1）計算負載電流：I = P / (√3 * U * cosφ) = 100000W / (√3 * 380V * 0.85) ≈ 178A
（2）選擇額定電壓：選擇0.6/1kV的電纜。
（3）選擇導體截面積：查閱電纜載流量手冊，根據電纜溝敷設方式和環境溫度30℃，選擇YJV-4×95mm²的電纜，其載流量約為200A，滿足要求。
（4）選擇絕緣材料和導體材料：選擇XLPE絕緣和銅導體。
（5）選擇電纜結構：選擇無鎧裝的YJV電纜。
綜上所述，線纜選型是一個復雜而關鍵的過程，需要綜合考慮多個因素。通過遵循上述規則和口訣，以及使用相關公式進行計算和校驗，可以較為準確地選擇合適的電纜。在實際操作中，建議由具備專業知識的電氣工程師進行選型和安裝。
