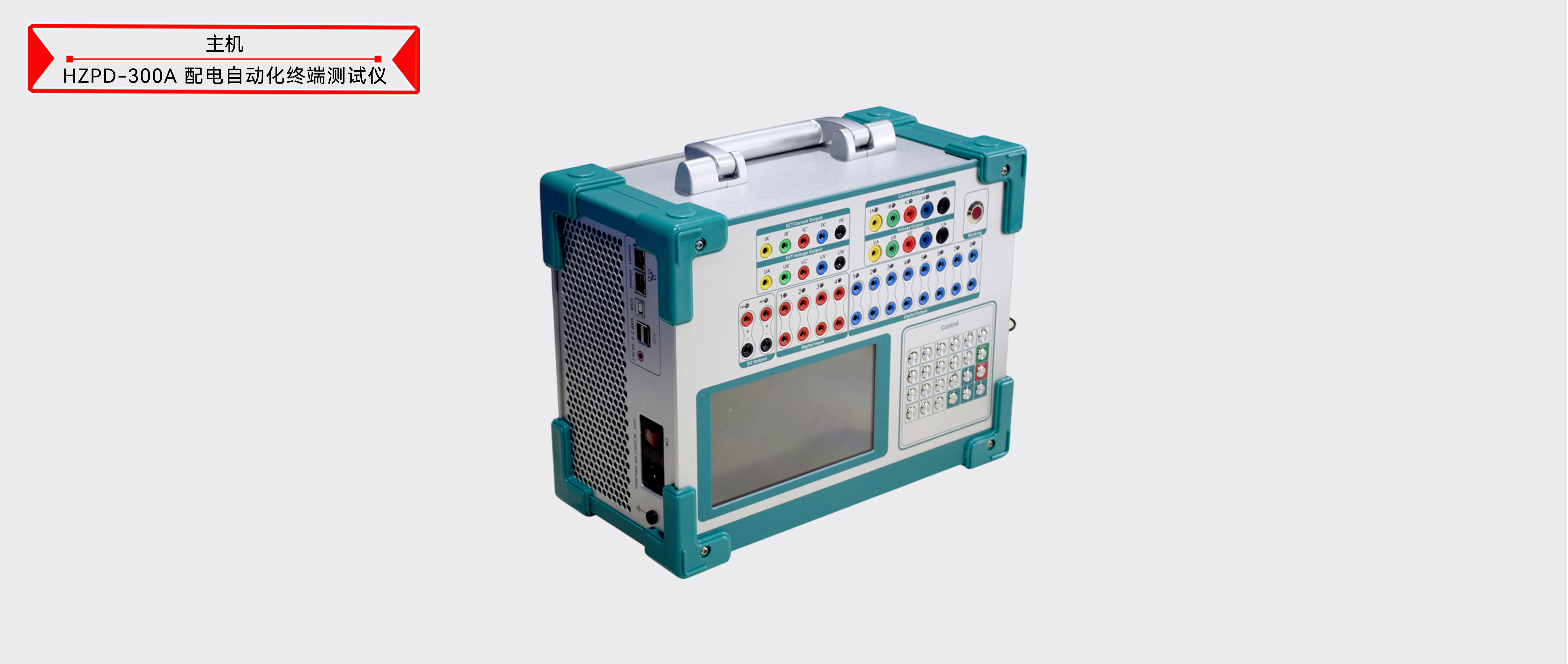

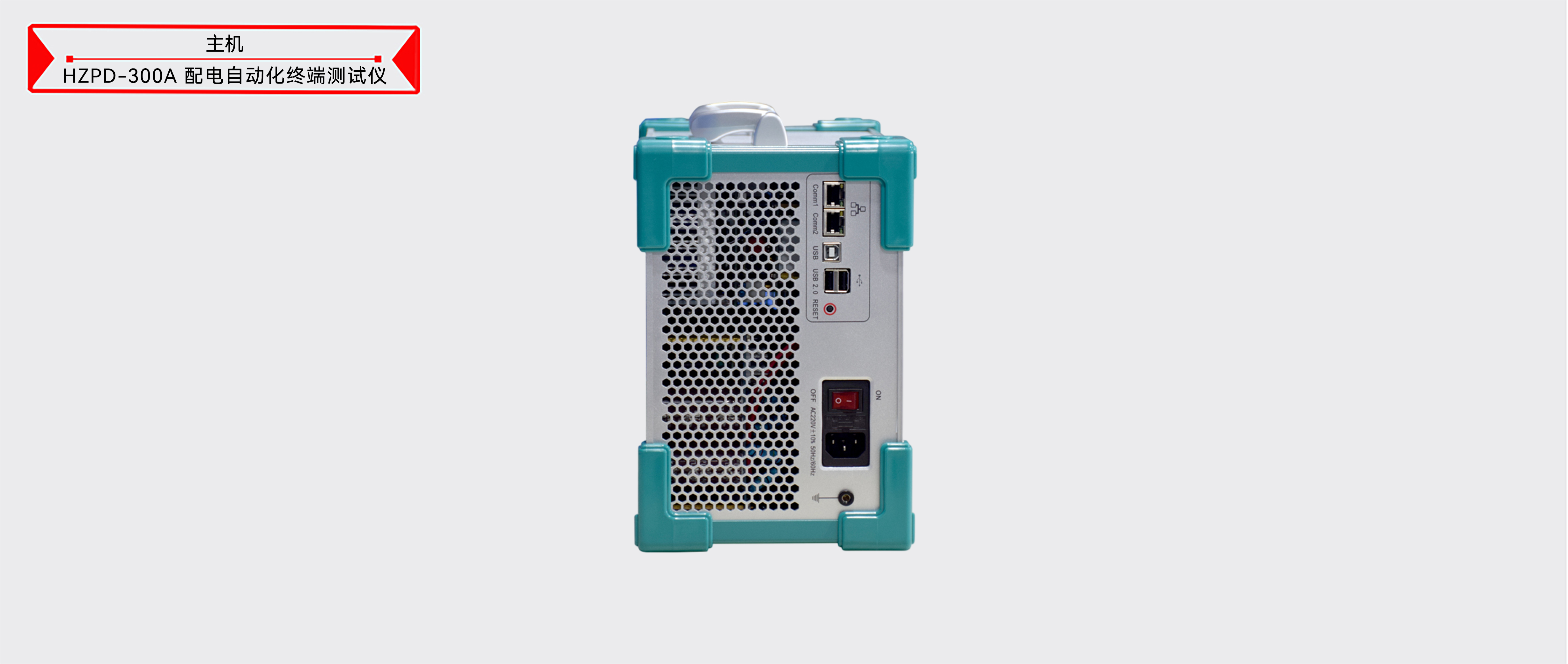

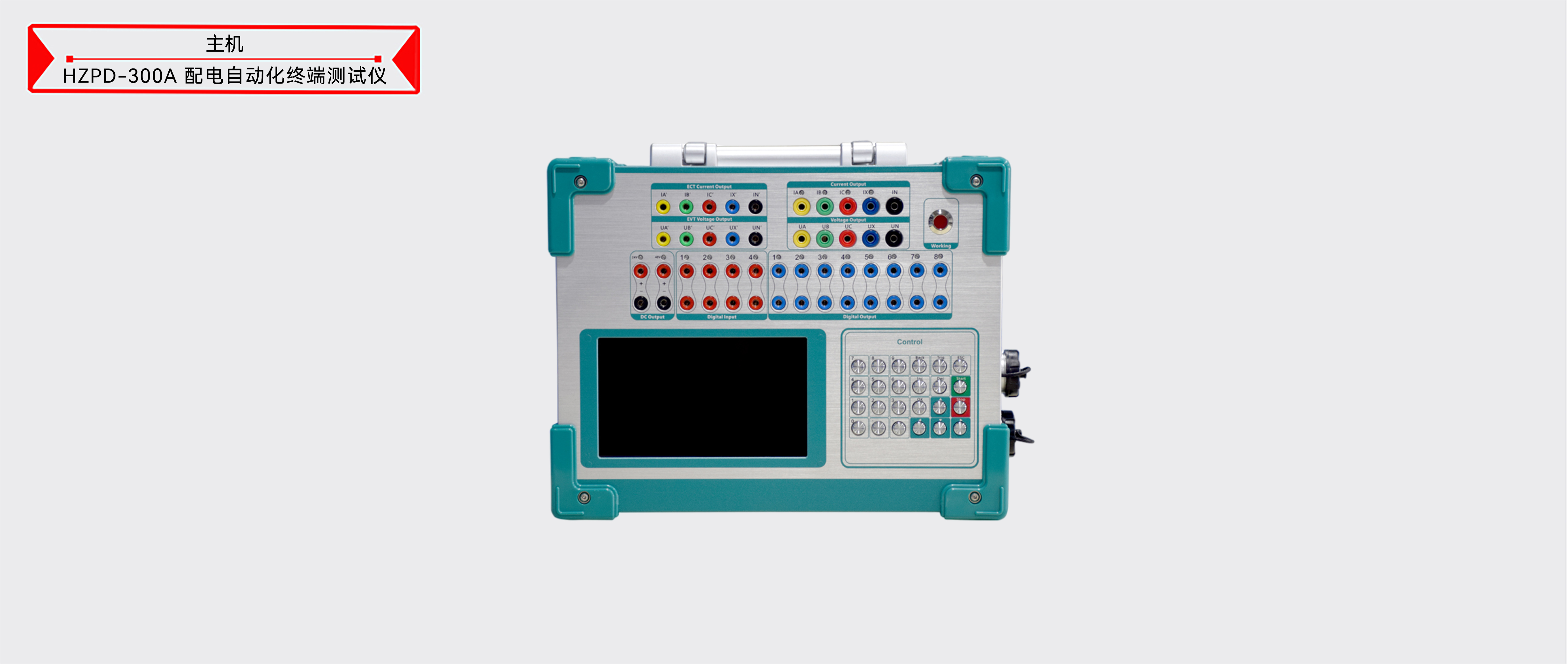

HZPD-300A 配電自動化終端測試儀

執行標準：
產品別名：配電自動化終端測試儀
產品圖集產品說明書產品視頻試驗規程檢定證書
產品特性：
產品品牌：
24小時服務熱線：15342214292
售前咨詢：15342214292

產品用途
技術參數
產品附件
檢測報告
資料下載
相關推薦
售后保障

一、特點及主要功能
1．滿足現場基本試驗要求。本儀器具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對主流各種微機保護進行各種試驗，試驗更加方便和快捷。
2．滿足國標GB/T 7261-2016《繼電保護和安全自動裝置基本試驗方法》，滿足國標DL/T 624-2010《繼電保護微機型試驗裝置技術條件》的標準。
3．觸摸彩色屏操作界面，人機界面友好，操作簡便快捷；高性能的進口ARM主控芯片和7寸分辨率為800×480的觸摸屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4．面板配備有7寸分辨率為800×480觸摸屏，高清顯示，方便操作。
5．主控板采用ARM+16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
6．功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
7．可連接筆記本電腦運行（選配）。筆記本電腦配有更加豐富功能的上位機軟件，采用網口通訊方式連接，通用性強，通訊穩定。支持WINXP、WIN7、WIN10 系統。
8．配有獨立專用直流輔助電壓源輸出，輸出電壓分別為24V（1A），48V（1A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
9. 具有軟件自校準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

二、技術指標
1. 交流電流源

單相電流輸出（有效值）	0--15A/相，精度：0.5% ±5mA
四相并聯輸出(有效值)	0--60A/三相同相位并聯輸出
相電流長時間允許工作值(有效值)	5A
每相最大輸出功率	100VA
四相并聯電流最大輸出功率	400VA
四相并電流最大輸出允許工作時間	5s
頻率范圍	0--500Hz，精度0.01Hz
相位	0--360°，精度0.1°

2．直流電流源

直流電流輸出

0--±5A/相，精度：0.5% ±5mA

3．交流電壓源

單相電壓輸出（有效值）	0--264V/相，精度：0.5% ±5mV
線電壓輸出（有效值）	0--528V
相電壓/線電壓輸出功率	20VA/40VA
頻率范圍	0--500Hz，精度：0.01Hz
相位	0--360°，精度：0.1°

4．直流電壓源

單相電壓輸出幅值	0--±350V，精度：0.5% ±5mV
線電壓輸出幅值	0--±700V
相電壓/線電壓輸出功率	20VA/40VA

5．開關量端子

開關量輸入端子	4對
空接點	1--20mA，24V 裝置內部有源輸出
電位翻轉	無源接點：低阻短接信號有源接點：0-250V DC/AC
開關量輸出端子	8對，空接點，遮斷容量：DC:0-30V/5A， AC:0-250V/5A

6．其他

時間范圍	1ms--9999s，分辨率：1ms
單機體積重量	體積 328157250mm3，約9.5Kg
電源供電	專用充電器

7．交流電流工作時間

工作電流＜5A	工作時間≤60分鐘
10A＞工作電流≥5A	工作時間≤70S
15A＞工作電流≥10A	工作時間≤5S

8. 小信號輸出

ECT小信號	幅值范圍 0-7V
EVT小信號	幅值范圍 0-7V
頻率范圍	0--500Hz，精度0.01Hz
相位	0--360°，精度0.1°
