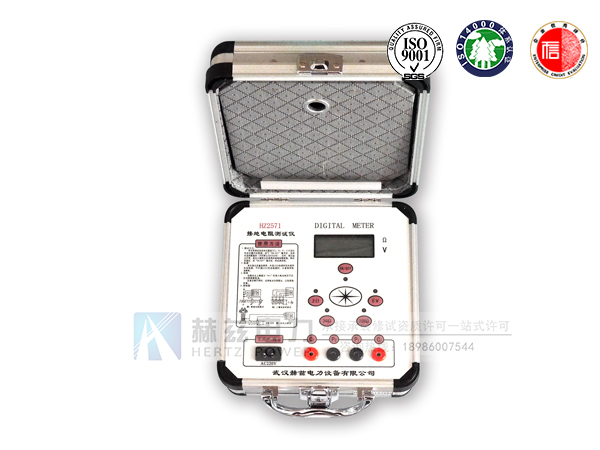

接地電阻測試儀的多種使用方法
條件：必須有已知接地良好的地，如PEN等，所測量的結果是被測地和已知地的電阻和。如果已知地遠小于被測地的電阻，測量結果可以作為被測地的結果。
適用于：樓群稠密或水泥地等密封無法打地樁的地區。
接線：E+ES接到被測地，H+S接到已知地。
2.三線法
條件：必須有兩個接地棒：一個輔助地和一個探測電極。各個接地電極間的距離不小于20米。
原理是在輔助地和被測地之間加上電流,測量被測地和探測電極間的電壓降，測量結果包括測量電纜本身的電阻。
適用于：地基接地，建筑工地接地和防雷球型避雷針QPZ接地。
接線：S接探測電極，H接輔助地，E和ES連接后接被測地。
赫茲電力接地電阻測試儀的多種使用方法
3.四線法
基本上同三線法,在低接地電阻測量和消除測量電纜電阻對測量結果的影響時替代三線法,測量時E和ES必須單獨直接連接到被測地。該方法是所有接地電阻測量方法中準確度最高的。
4.單鉗測量
條件：測量多點接地中的每個接地點的接地電阻，而且不能斷開接地連接防止發生危險。
適用于：多點接地，不能斷開連接，測量每個接地點的電阻。
接線：用電流鉗監測被測接地點上的電流。
5.雙鉗法
條件：多點接地，不打輔助地樁，測量單個接地。
接線：使用廠商指定的電流鉗接到相應的插口上，將兩鉗卡在接地導體上，兩鉗間的距離要大于0.25米。
