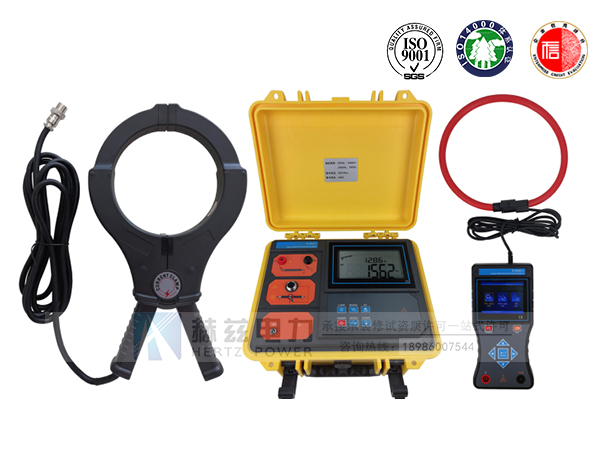

電纜識別儀是電力工作者經常需要使用到的設備，主要用來進行重要電纜的識別工作，具有測試速度快、精度高等很多特點，一直深受廣大電力工作者的歡迎，但是由于電纜識別儀畢竟屬于高壓電力測試設備，使用的過程中，還是有很多問題需要注意的，只有按照相關的規范進行使用和存放，才能達到設備應該有的測試精度和壽命，本文就以HZ-780帶電電纜識別儀為例，來給大家簡單講解電纜識別儀使用時應當注意哪些問題。

　　赫茲電力電纜識別儀使用注意事項

　　一、操作人員要事先閱讀說明書，掌握儀器的功能、工作方法、測試前的工作準備事項及正確測試要求。

　　二、測試前，先將被測電纜兩端鎧裝接地斷開，芯線遠端(末端)與大地連接。

　　三、儀器兩條輸出線按說明書要求分別將紅夾接至被測電纜芯線上，黑夾接至大地。

　　四、打開發射機前，必須先將輸出調節旋鈕反時鐘旋到零位，然后開機。緩慢調節輸出調接旋鈕，使輸出達到5A-15A(調節旋鈕一般均調在三分之二范圍之內)。如果該配電站系統接地阻值大于4歐姆，則輸出電流小于8A，只要接收機表頭能正反方向偏轉就可正常工作。

　　注意：現場使用時，若接地電阻過小，發射機在輸出調節旋鈕反時鐘旋到零位時，輸出電流也會很大，發射機內保護電路動作(表現為表頭有很小的快速擺動)，這時可以將隨機配的大功率試驗電阻(1至2歐姆/20W-30W)串接在發射機回路中。

　　實際測試中，同一條電纜溝中，兩個配電房之間連接的其他電纜超過兩條，接地電阻因為有其它運行電纜鎧裝相連而變的很小，甚至接近為零，發射機輸出電流過大而保護電路動作，這時可將試驗電阻串接在發射機回路中進行測試。測試完畢，試驗電阻溫度很高，注意降溫后裝箱，試驗電阻也可用其它1-2歐，大于20W的電阻替代。

　　五、在現場識別電纜前，應按說明書中儀器校準要求，在電纜始端將識別儀接收機校準好。

　　六、現場識別電纜的標準：當傳感器卡在其中一條電纜上測試時，接收機表頭向一邊偏轉并且擺動較大，在其余電纜上測試時(保持傳感器同一卡入方向不變)，接收機表頭向另一邊偏轉并且擺動較小，電纜條數越多偏轉越小。接收機表頭向一邊偏轉并且擺動較大的電纜，即為需要識別的電纜。

　　電纜識別儀屬于高精度、高電壓等級的電力測試設備，使用的過程中需要注意相當多的問題，電力工作者在實際的試驗過程中，需要熟記以上的六大要點，在做實驗的過程中才能達到事半功倍的效果。
