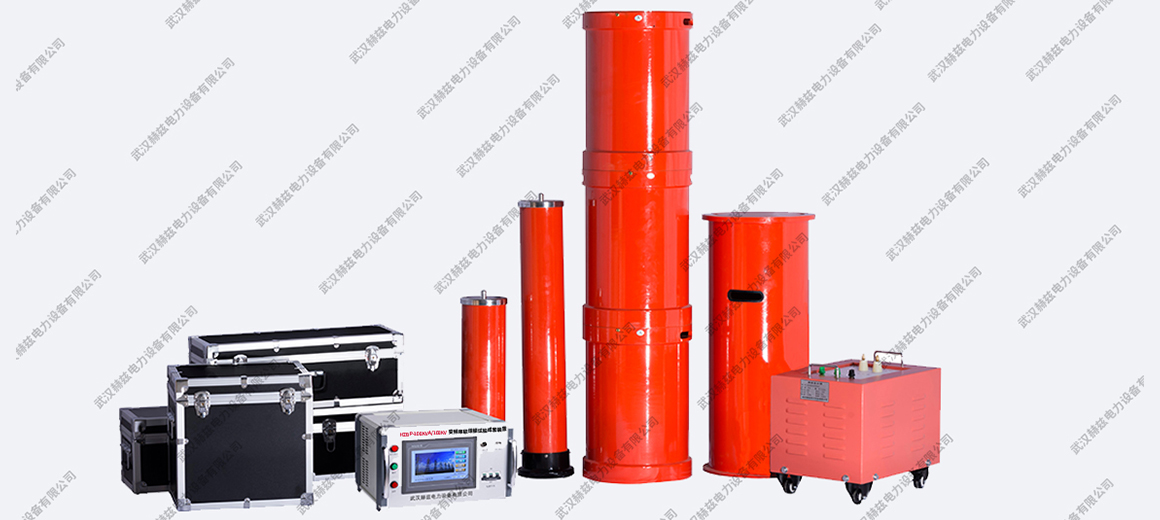

電纜耐壓試驗串聯諧振試驗裝置參考方案（按需定制、歡迎致電：400-1132-144）
| 產品型號 | 產品配置 | ||||
| 控制箱 | 電抗器 | 勵磁變 | 分壓器 | 適用對象 | |
| HZBP-22-88 | 2.5kW | 22kV/2A二臺 | 2.4kVA 600V/4A |
30kV | 10kV電纜≤1.9Km（300mm2） |
| HZBP-22-176 | 6kW | 22 kV/2A四臺 | 6kVA 750V/8A |
30kV | 10kV電纜≤3.8kM（300mm2） |
| HZBP-22-132 | 6kW> | 22kV/2A二臺 22kV/1A二臺 |
4.5kVA 750V/6A |
30kV | 10kV電纜≤4.5kM（300mm2） |
| HZBP-22/66-66 | 2.5kW | 22kV/1A三臺 | 2.1kVA 750V/3A 2250V/1A |
70kV | 10kV電纜≤2.2kM（300mm2） 35kV電纜≤500M（300mm2） |
| HZBP-22/66-132 | 6kW> | 22kV/2A三臺 | 4.5kVA 750V/6A 2250V/2A |
70kV | 10kV電纜≤4.5kM（300mm2） 35kV電纜≤1.0kM（300mm2） |
| HZBP-22/66-198 | 8kW | 22kV/1A三臺22kV/2A三臺 | 6.75kVA 750V/9A 2250V/3A |
70kV | 10kV電纜≤6.5kM（300mm2） 35kV電纜≤1.5kM（300mm2） |
| HZBP-22/66-264 | 10kW | 22kV/2A六臺 | 9kVA 750V/12A 2250V/4A |
70kV | 10kV電纜≤8.5kM（300mm2） 35kV電纜≤2.0kM（300mm2） |
| HZBP-22/66-330 | 12kW | 22kV/1A三臺22kV/2A六臺 | 11.25kVA 750V/15A 2250V/5A |
70kV | 10kV電纜≤10kM（300mm2） 35kV電纜≤2.5kM（300mm2） |
| HZBP-22/66-396 | 15kW | 22kV/3A六臺 | 13.5kVA 750V/18A 2250V/6A |
70kV | 10kV電纜≤12kM（300mm2） 35kV電纜≤3kM（300mm2） |
沒有特殊說明，上表給出的10kV電纜長度為2.0倍耐壓、32Hz～300Hz下的長度。如果是 2.5倍耐壓、39Hz～300Hz下，電纜長度要相應的減少33%。
二、電纜變頻串聯諧振裝置型號命名說明：HZBP-**/**—**， "HZBP-"為產品代號，"**/**"是系統輸出電壓，單位為kV，多個用"/"分開；**是系統容量，單位為kVA。
三、電纜變頻串聯諧振裝置說明：1、用戶可選配補償電容器
2、特殊試品可定制
