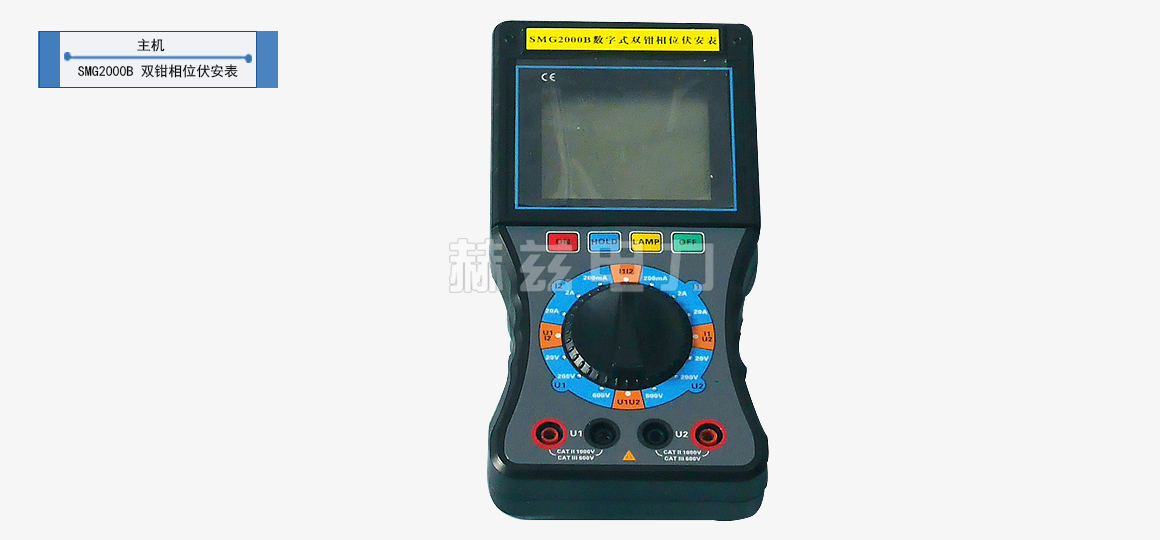

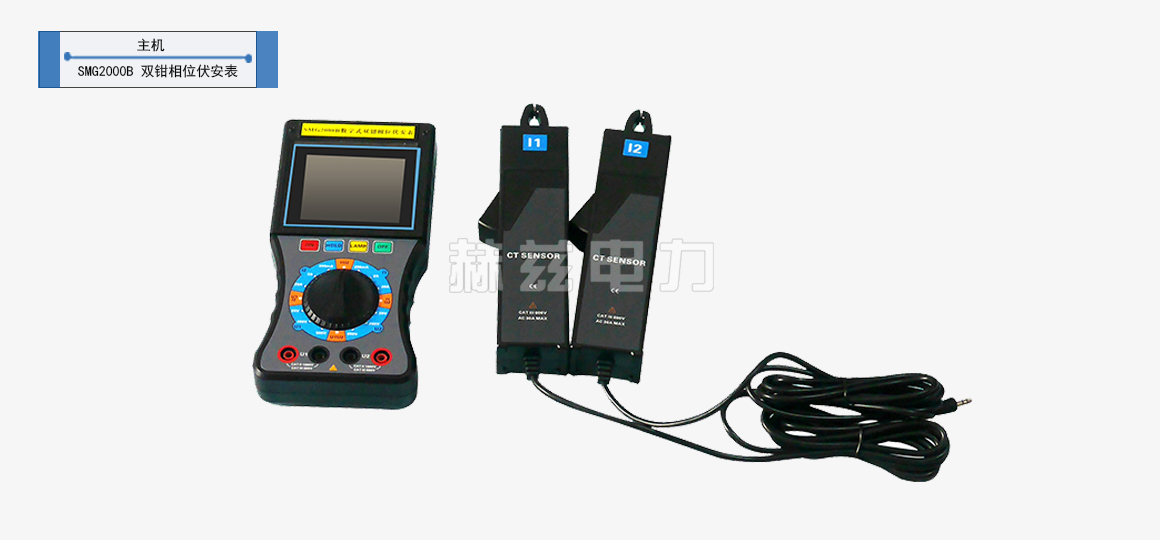

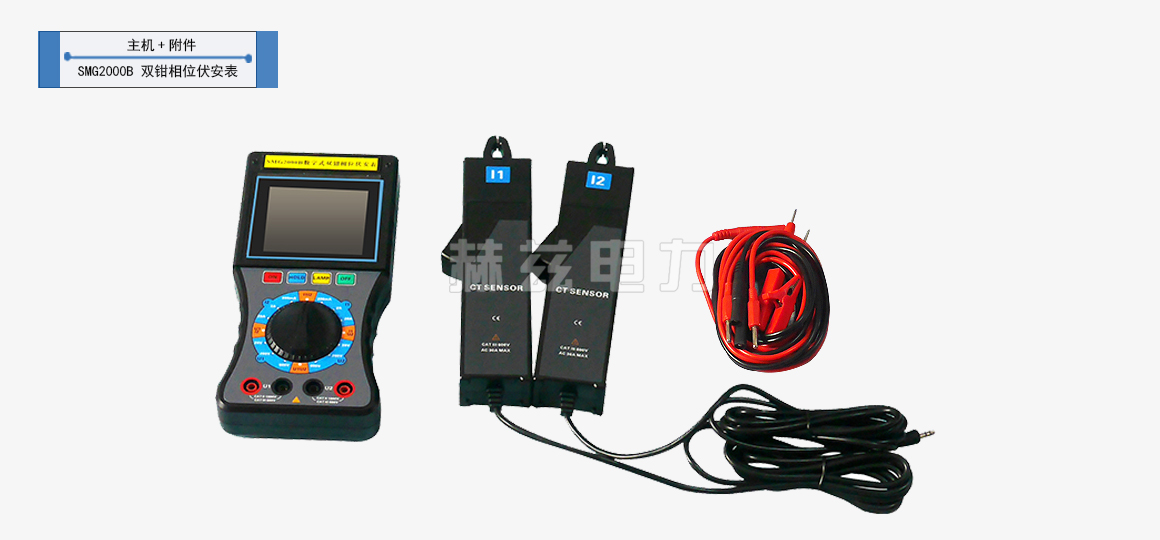

SMG2000B 雙鉗相位伏安表

執行標準：
產品別名：
產品圖集產品說明書產品視頻試驗規程檢定證書
產品特性：
● 采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路 ● 測量U 1- U 2 之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表 ● 顯示器采用了高反差液晶顯示屏，字高達25 mm ，以獲得最佳視覺效果 ● 外殼采用工程絕緣材料，安全、可靠。
產品品牌：
24小時服務熱線：15342214292
售前咨詢：15342214292

產品用途
技術參數
產品附件
檢測報告
資料下載
相關推薦
售后保障

1. 參比工作條件

環境溫度	（23±5）℃
環境濕度	（45～75）% RH
被測信號波形	正弦波、β=0.02
被測信號頻率	（50±0.2）Hz
被測載流導線在鉗口中的位置	任意
測量相位時被測信號幅值范圍	100～220V、0.5A～1.5
外參比頻率電磁場干擾	應避免

2. 基本誤差極限
● 交流電壓（見表1）

表1：交流電壓測量誤差
量限	分辨率	基本誤差極限
20V	0.01V	±（0.3%讀數+0.2%量程）
200V	0.1V
500V	1V

輸入阻抗：各量限均為2MΩ相位測量時，電壓端輸入阻抗>500KΩ.
● 交流電流（見表2）

表2：交流電流測量誤差
量限	分辨率	基本誤差極限
200mA	0.1mA	±（0.3%讀數+0.2%量程）
2A	1mA
10A	10mA

● 相位
U-U、U-I、I-I（見表3）

表3：工頻相位測量誤差
范圍	分辨率	基本誤差極限
0～360°	1°	±2°

3. 工作誤差

額定工作條件	環境溫度	（0～40）℃
	環境濕度	（20～80）% RH
	被測信號波形	正弦波、β=0.05
	被測信號頻率	（50±0.5）Hz
	被測載流導線在鉗口中的位置	任意
測量相位時被測信號幅值范圍	測 U1-U2相位時	30V～500V
	測 I1-I2 相位時	10mA～10.00A
	測 U1-I2 或 I1-U2 相位時	10V～500V、10mA～10.00A
	外參比頻率電磁場干擾	應避免
額定工作誤差極限		在所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍

4. 安全特性

耐壓	電壓輸入端與表殼之間、鉗形電流互感器鐵芯與鉗柄及付邊繞組線圈之間能承受 1000V/50Hz、兩電壓輸入端之間能承受 500V/50Hz 的正弦波交流電壓歷時 1min 的試驗
絕緣電阻	儀表線路與外殼之間、兩電壓輸入端之間：≥10MΩ
