一、概述

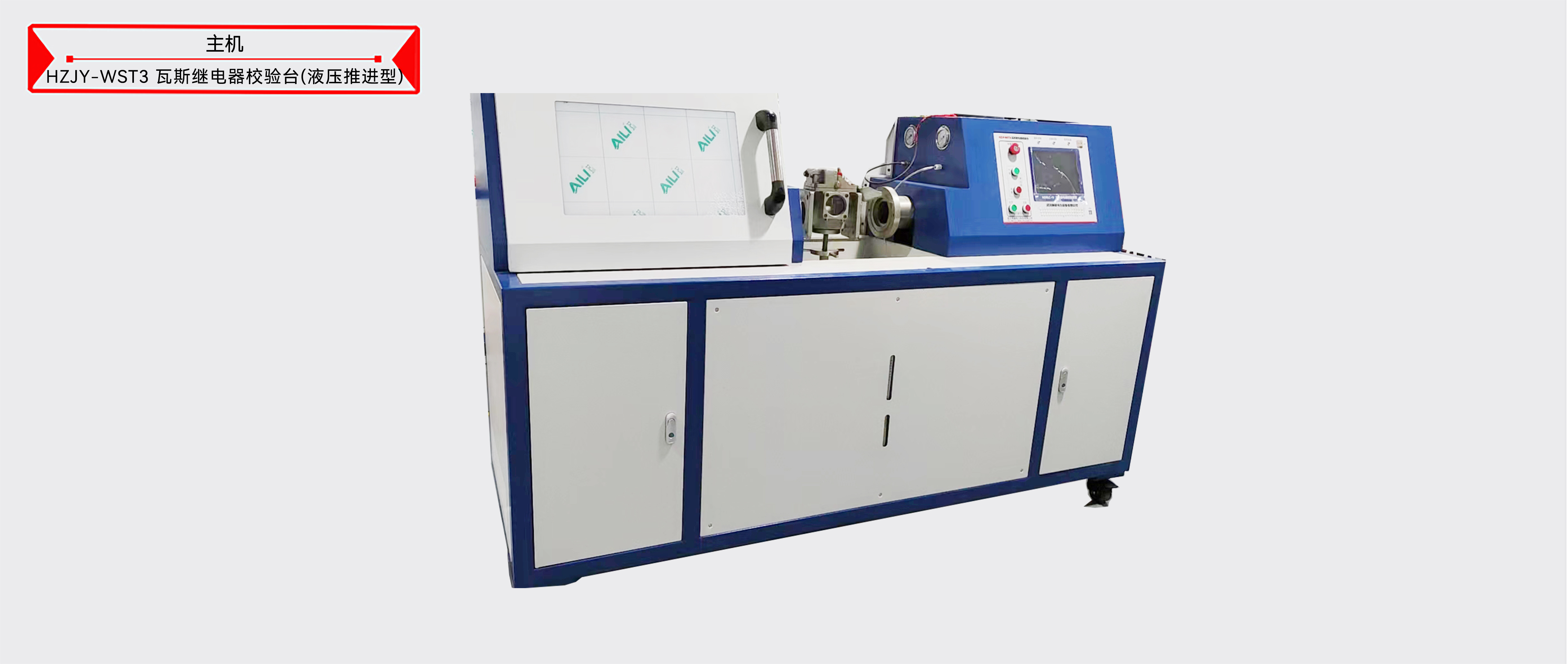

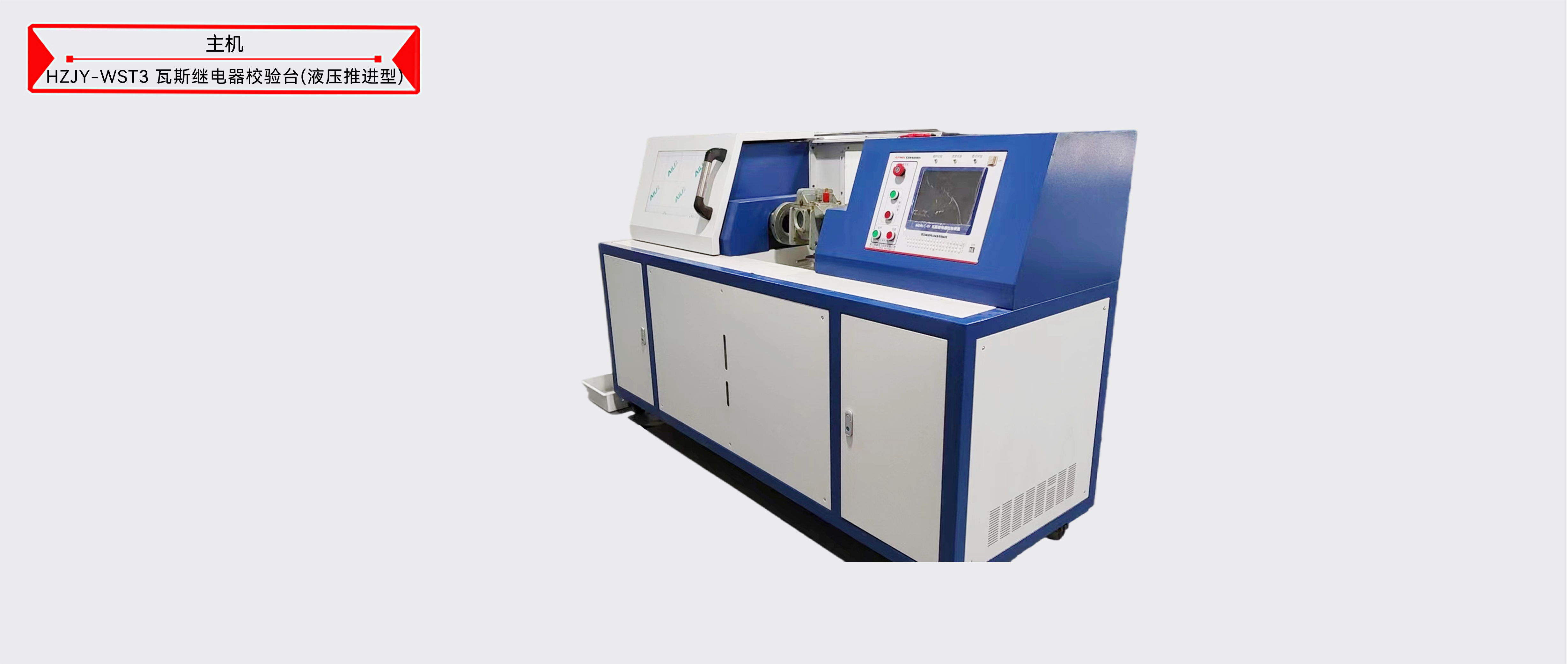

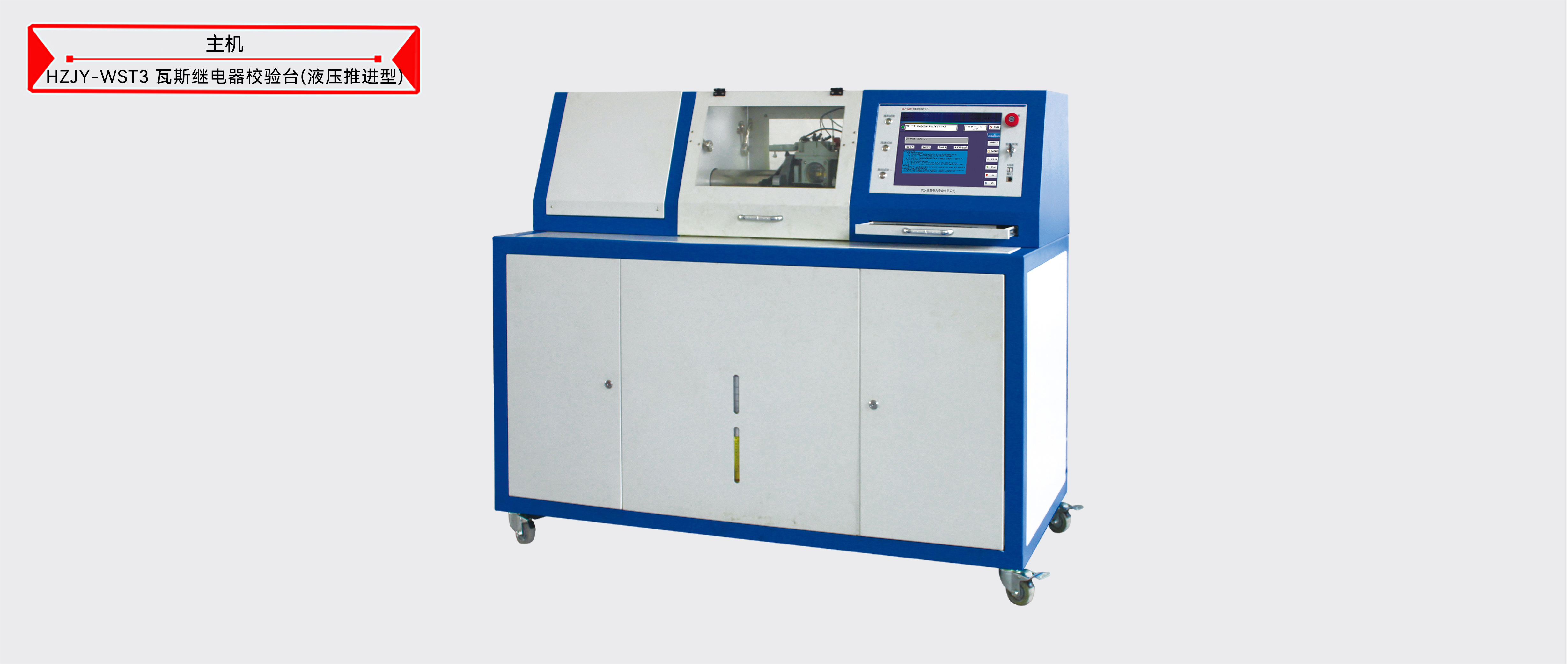

瓦斯繼電器校驗臺是一種全新設計的氣體繼電器的校驗和檢測設備。該校驗臺模擬變壓器內部故障時氣體繼電器動作機理，采用新一代嵌入式控制和高精度傳感器測量技術，準確檢測瓦斯繼電器動作流速值和動作氣體容積值，測試速度快，準確性高，試驗重復性好。采用液壓傳動壓緊機構，安置瓦斯繼電器操作輕松省力，自動化程度高。 瓦斯繼電器校驗臺適用于國產及國外各種型號瓦斯繼電器的校驗，可以實現瓦斯繼電器的密封性能試驗、重瓦斯保護動作流速值和輕瓦斯保護動作氣體容積值的檢測和校驗。各測試項目分別獨立完成，互不影響。軟件界面精美，操作簡單。測試結果可方便保存、讀取和網絡傳輸。

二、技術指標
流速檢測范圍：Φ25：0～4.1m/s
Φ50：0～3.1m/s
Φ80：0～2.1 m/s
精度1.5級
氣體容積檢測范圍： 0～499ml，精度2.0級
密封性能試驗：0.20MPa，20~120分鐘，精度2.0級
試驗介質：氣體繼電器試驗介質為各類變壓器油
工作電壓：         AC380V，功率5KW
工作溫度：         -10℃～+60℃
外形尺寸：         2200×750×1400mm (長×寬×高)
凈重：             720kg

三、安裝及配線
安裝環境 環境溫度-10°C～+40°C，濕度≤85%，環境溫度無劇烈變化場所；
無強磁電干擾、腐蝕、易燃易爆氣體或液體的場所；
堅固無振動場所；
若超出以上環境要求，用戶應采取適當措施，以確保設備安全。 安裝方法 本校驗臺無需專門安裝，只需放置在平坦堅固基礎（如：地面）即可。
本校驗臺工作時應使正面、背面及有液位觀察孔的一側留有足夠的工作空間，便于設備的操作、拆卸檢修、清理等工作。 配線 本校驗臺采用三相四線制供電，配線時配線規格的選定，請按照電工手冊之規定實行配線，保障安全，若配線距離超過25M時建議提高一個規格配線。
本校驗臺使用前必須可靠接地，接地線不可與其他大電流負載共同接地，而必須分開接地，接地配線必須越短越好。 加油 用戶在首次使用本儀器前必須添加適量的合格變壓器油，加油孔位于回油槽處。加油量使液位計觀察孔油位處于距離油箱上蓋面6～8厘米為宜。
