一、產品簡介
SF6氣體作為一種絕緣氣體，具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。本裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。

二、特點及主要功能
1、內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。
2、一體化的設計和較小的體積便于移動和使用。
3、高效的過濾免維護系統，極大保證了回收SF6氣體的質量。
4、內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。
5、所有電氣系統均采用優質品牌。
6、優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。
7、整機為風冷無需外接水源。
8、內置溫度保護系統即使在-20攝氏度下也能正常工作。
9、內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。
10、所有球閥為密封元件具有自動補償性能。
11、具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。

三、技術指標
1、主要部件性能參數

序號	指標名稱及單位
1	電源AC	V	380（三項五線、相序自動轉換）
2	額定最高儲氣壓力（20℃）	MPa	≤4
3	極限真空度	Pa	≤10
4	裝置真空度保持	Pa	在133 Pa壓力保持24h，真空度值上升＜400 Pa
5	SF6壓縮機		武漢赫茲
6	壓縮機抽氣速率	m3/h	12m³/h
7	真空泵		BSV60
8	真空泵抽氣速率	m3/h	60
9	回收裝置適應入口初壓（20℃）	MPa	0~1.0
10	電氣設備回收終壓（20℃）	MPa	≤53 Kpa
11	回收后氣體油份控制	μg/g	國產油分＜10
12	裝置年漏氣率	%	＜1
13	裝置連續無故障運轉時間	h	≥1000
14	累積無故障運轉時間	h	≥5000
15	噪聲水平	dB(A)	整機≤75
16	理論儲液能力	KG	200
17	冷凍液化壓縮機		東貝
18	儲罐	L	200
19	回收后氣體水分(PPM/V)	PPM/V	60
20	回收后氣體油分(PPM/V)	PPM/V	10
21	干燥過濾方式		真空加熱活化再生
22	充氣初壓	pa	≤133
23	充氣終壓	mpa	0.8
24	充氣速率（m³/h）	m³/h	≥5
25	氣化方式		電加熱自動溫控
26	整車型式		手推移動式
27	冷卻方式		風冷


2、簡明參數表

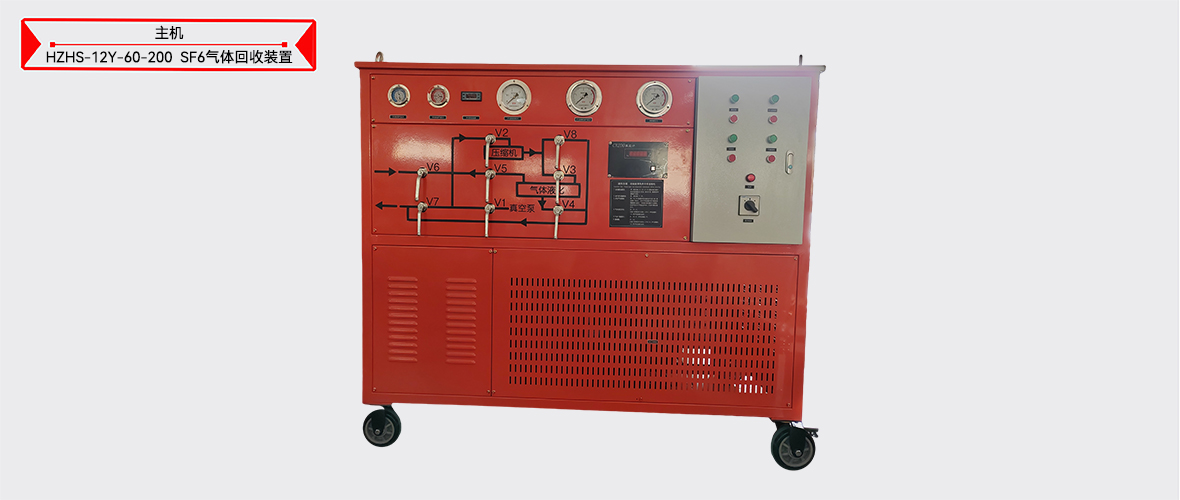

型號	HZHS-12Y-60-200
真空泵抽速（m3/h）	60
極限真空度（Pa）	10
真空泵	國產雙極真空泵
SF6回收壓縮機（m3/h）	12
壓力（MPa）	2.5
壓縮機廠家	武漢赫茲
過濾器顆粒（微米）	0.02
油份（PPM）	高效
水份（PPM）	≤60
SF6貯罐	200L
SF6貯罐材質	碳鋼
制冷系統	優質高效壓縮機
真空計	數顯
閥門	獨有技術（內置蝶形密封，確保多次開關不會漏氣）


3、主要技術參數描述
3.1、回收
回收初壓力≤0.8MPa；
回收終壓力≤53KPa；
回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力53KPa，回收時間小于2.5小時。
3.2、充氣
對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時。
3.3、抽真空
裝置極限真空度小于等于10 Pa；
對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。
3.4、貯存
貯存容器容積0.201m3；
名義液態貯存量200kg；
最高貯存壓力3.8 MPa。
3.5、凈化
對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比）。
3.6、年泄漏率≤1%名義儲存量
3.7、噪聲≤75dB(A)聲壓級
3.8、工作環境溫度  -10°- 40℃
3.9、功率≤7KW
3.10、電源：交流三相五線制  50HZ 380V±10%
