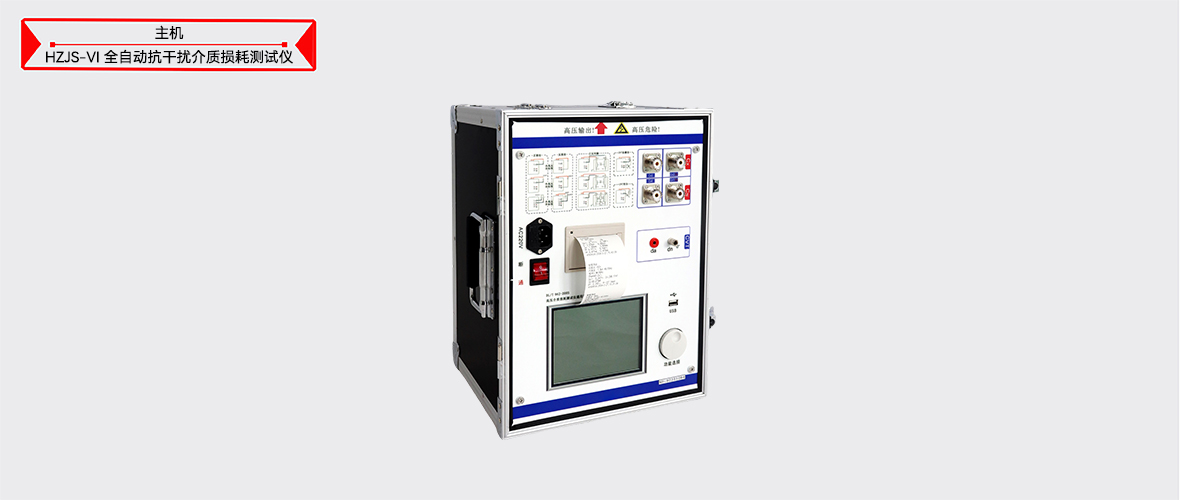

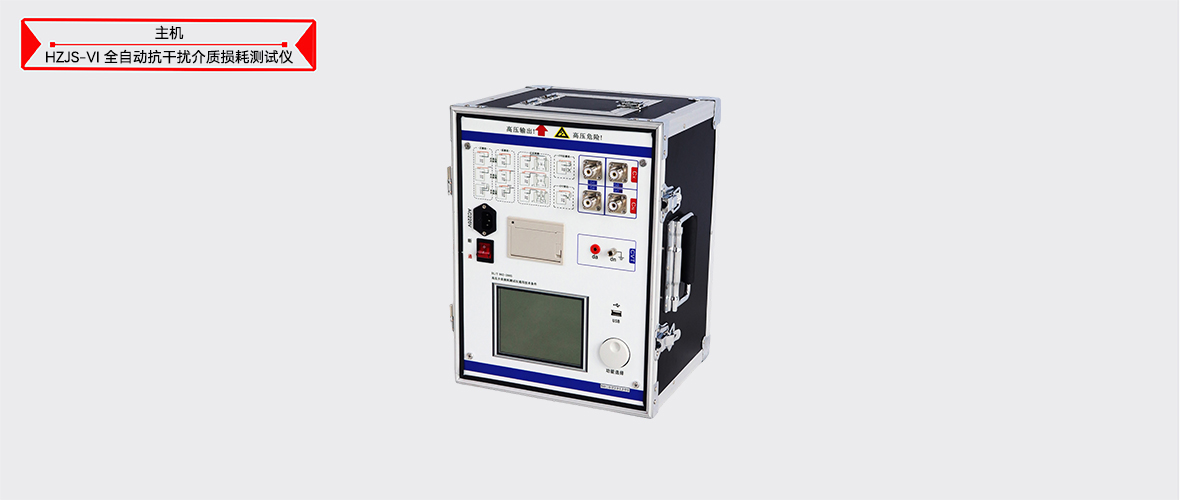

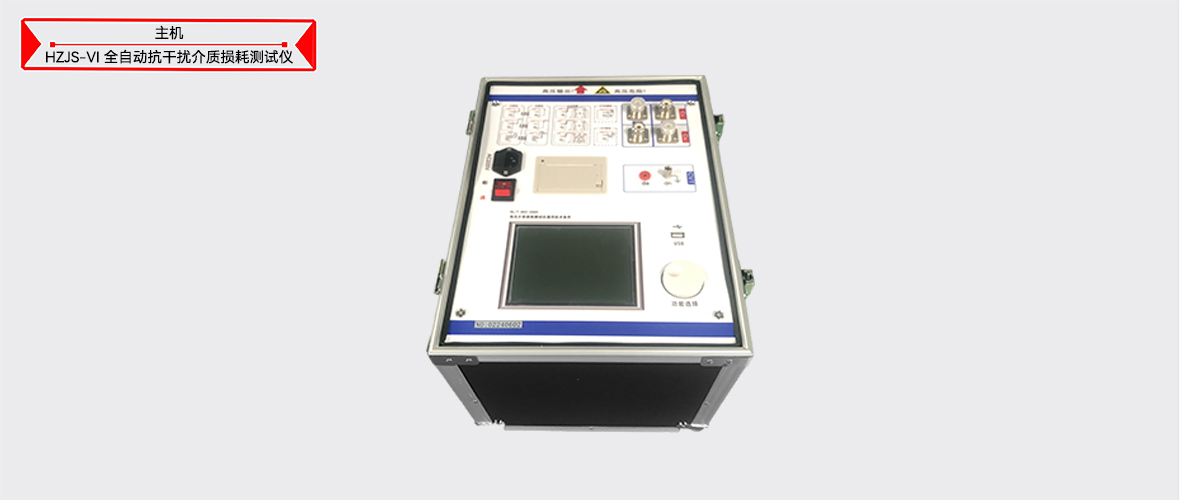

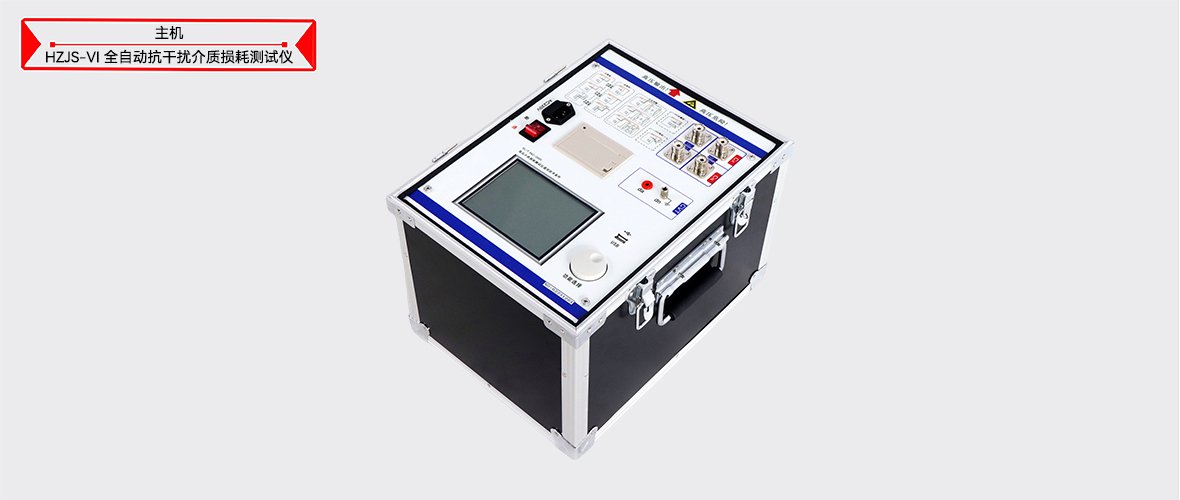

一、產品簡介 HZJS-VI全自動介質損耗測試儀適用于測量各種高壓電力設備的介損正切值及電容量。
HZJS-VI全自動介質損耗測試儀是一種高精度的測量設備,特別適用于發電廠、變電站等現場環境。它能夠在工頻高壓下,現場測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗角正切值(tgδ)和電容值(Cx)。
這種測試儀具有體積小、重量輕、便于攜帶的特點,同時具備操作簡單、自動測量、讀數直觀、無需換算、精度高、抗干擾能力強等優點。此外,全自動介質損耗測試儀還支持外接電源與各種規格的高電壓等級的標準電容器配套使用,用以測量高壓介損。該儀器增加了中文菜單功能,操作更為簡單方便,一次操作,微機自動完成全過程的測量,是最理想的介損測量設備。
二、特點及主要功能1、具備CVT的自激法測試,一次接線,同時測量C1、C2的電容和tgδ。
2、具有反接線低壓屏蔽、高壓屏蔽功能,在CVT母線接地情況下,對C11可進行不拆線10kV反接線介損測量。
3、具有外施電壓和外加CN的測量功能。
4、具有CVT變比測量功能,滿足35~500kV等級CVT裝置的變比測量。
5、具有多通道同時測量功能,是可以同時測試四個被試品的介質損耗值。
6、具有絕緣電阻測試功能,可進行極化指數、吸收比以及絕緣電阻的測試。
7、具有LCR自動測量功能,可以對電感、電容、電阻進行測量。
8、采用變頻技術來消除現場50Hz工頻干擾,即使在強電磁干擾的環境下也能測得可靠的數據。
9、過流保護功能,在試品短路或擊穿時儀器不受損壞。
10、內附標準電容和高壓電源,便于現場測試,減少現場接線。
11、儀器采用超大屏幕液晶顯示,操作簡單,測試過程通過漢字菜單提示操作,自帶中英文程序。

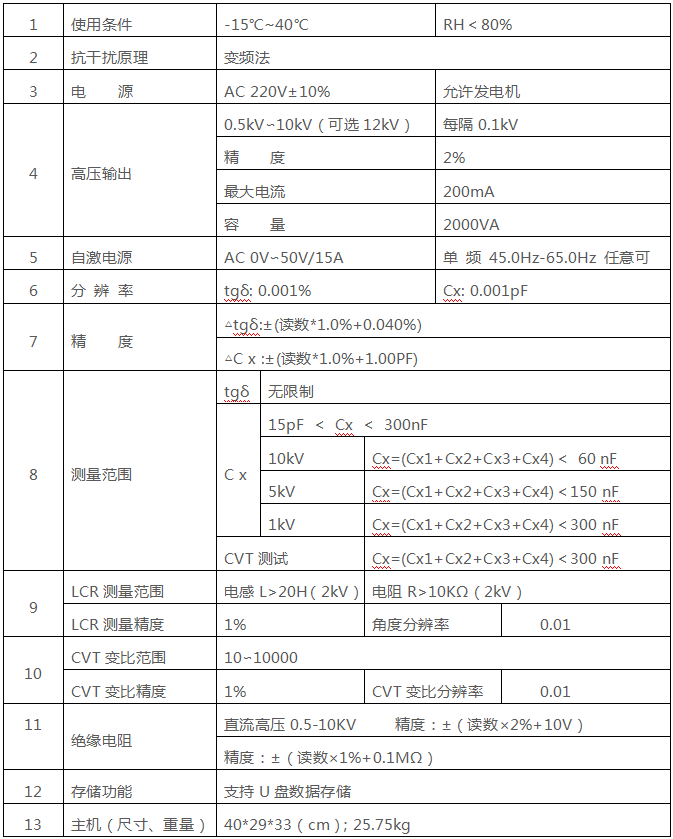

三、技術指標
