一、產品簡介
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

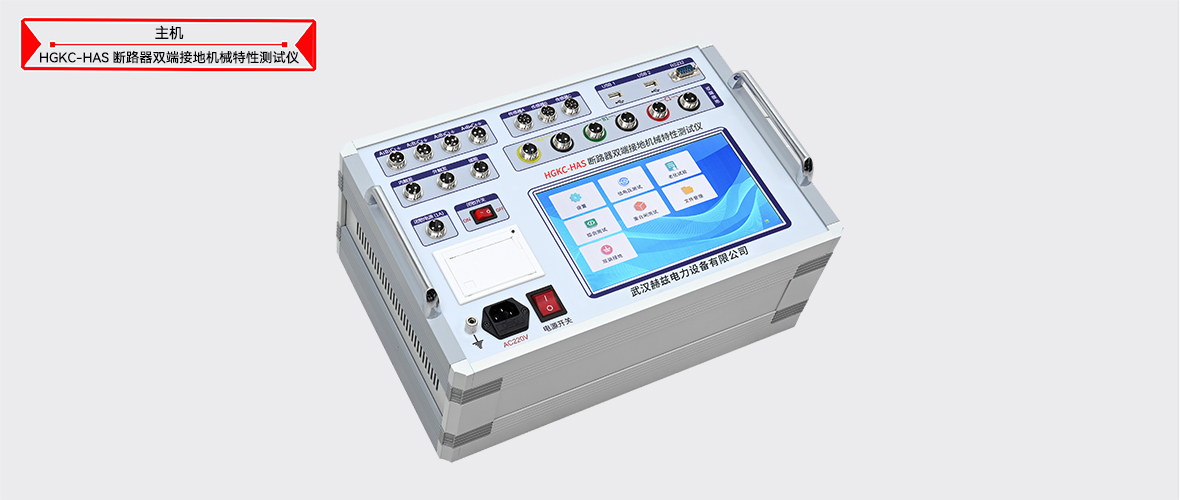

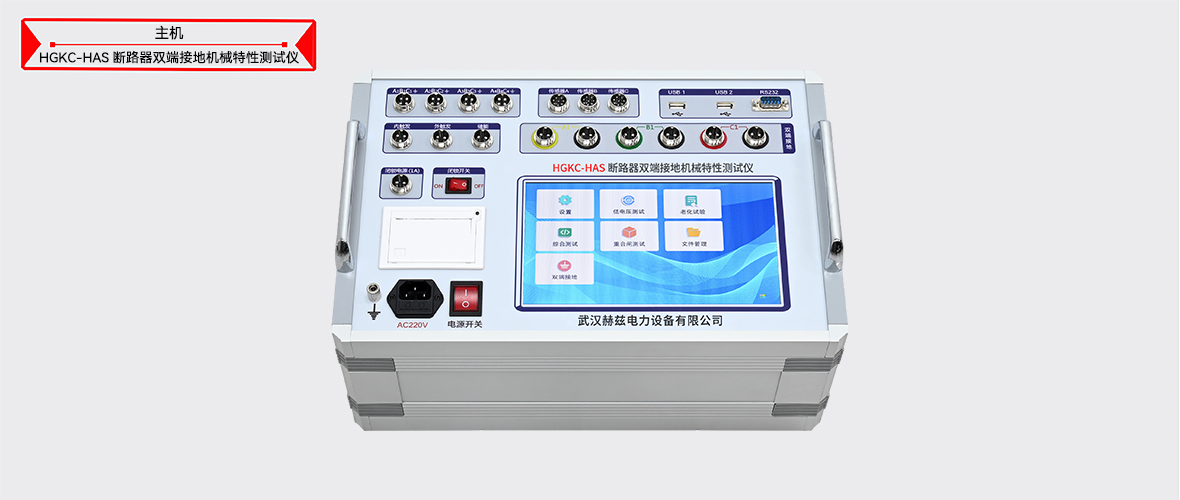

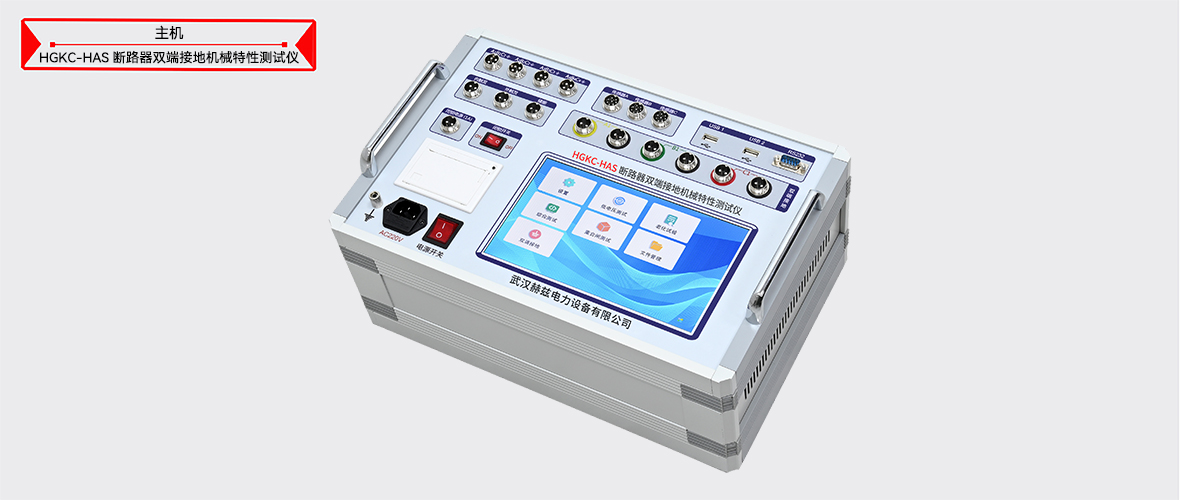

HGKC-HAS斷路器雙端接地機械特性測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2014為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2017為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

二、特點及主要功能
1）本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。
2）高速熱敏打印機，方便現場打印測試數據。
3）機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC6～270V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4）配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器（選配）以及支架、專用固定多功能接頭，安裝極為方便，簡捷。
5）適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6）開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，速度可進行再計算，無需再測試。
7）主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8）配備2個USB接口，可接鼠標操作儀器，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作（選配）、WIFI操作選配。
9）同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、1路速度(3路速度選配)。
10）內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11）內部抗干擾電路可滿足500KV變電站內可靠使用。

三、技術指標
1.時間測量：
12路 固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期之差
合閘（分閘）彈跳時間（彈跳次數）
不同期測試范圍：0.10ms～99ms，分辨率：0.01ms；
內觸發測試范圍：0.10ms～999ms，分辨率：0.01ms,
1000ms～9999ms,分辨率：0.1ms,  10000ms～200000ms分辨率：1ms。
外觸發測試范圍：0.01ms～200s
在1000ms以內準確率：0.05%±0.1個字
2.速度測量：
剛分（剛合）速度指定時間段（行程段或角度段）平均速度。
3.測速范圍：
0.1mm傳感器 0.01～25.00m/s，準確率:±0.1m/s；
345°角度傳感器 0.01～25.00m/s，準確率:±0.1m/s；
激光傳感器0.01～15.00m/s。
4.行程測量：
動觸頭行程（行程）（3路行程測量選配）；
接觸行程（開距）；
超行程；
過沖行程或反彈行程。
5.測量范圍：
直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。
旋轉傳感器：345°，測量范圍：0-1000mm，分辨率:0.08°。此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳。 加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。準確率:土(1%L+0.2)mm。
6.線圈電流：最大電流20A,分辨率：0.01A。準確率:土5%。
7.線圈電阻測量范圍：0～2000Ω,分辨率：0.01Ω。準確率:土5%。
8.儀器電源 ：AC220V ± 10%；50Hz ± 10%。
9.直流電源輸出:DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時)。
10.外觸發觸發電壓：AC/DC10-300V，電流≤120A。
11.隔離開關測量范圍：
1）電壓輸出：DC6～270V（可調）；
2）電源輸出時間：0.01-20秒（可設置）；
3）斷口信號最大采集時間為200秒；
4）可測斷口合、分閘時間、三相不同期、彈跳時間及次數。
12.主機體積：400×263×175mm。
13.使用環境：-20℃~+50℃。
14.相對濕度：≤90%。
