近年我國電源建設突飛猛進，在建發電機機組的單機容量迅速提高，發電機的額定勵磁電壓和勵磁電流都越來越大，勵磁系統的安全性越來越顯得特別重要，在早期的靜態調試實驗以及機組大修試驗中，勵磁系統開環小電流試驗（開環試驗）是一項非常重要的試驗。
       勵磁系統開環小電流試驗的目的是創造一個模擬的環境檢查勵磁調節器的基本控制功能，脈沖可靠觸發的能力，晶閘管完好性等。同時檢查同步信號回路的相序和相位，查看調節器的觸發脈沖是否正確，檢查晶閘管功率橋是否均能可靠觸發， 檢查晶閘管輸出波形是否正確。

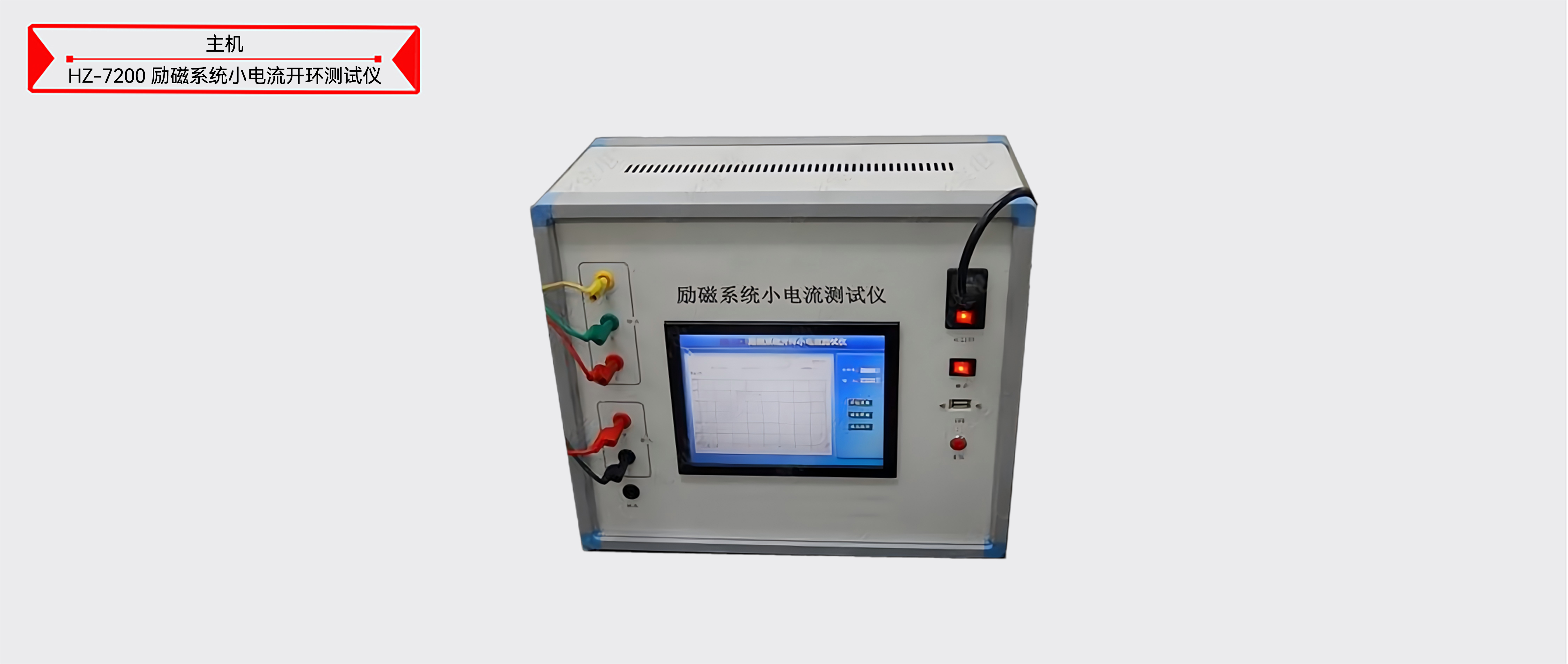

       勵磁系統開環小電流試驗需要外接380V的交流電源、阻值恰當且功率合適的電阻負載以及錄波器等設備。為了解決勵磁系統開環試驗現場準備工作的繁瑣性，我們研發了勵磁系統開環小電流測試儀，由電源變換模塊、負載電阻和顯示存儲裝置組成，實現了勵磁系統開環測試的數字化、小型化、便攜化。
       勵磁系統開環小電流測試儀適用于勵磁控制系統的全面檢測、適用于勵磁系統故障的快速定位。
       勵磁系統開環小電流測試儀適用于各種型號的勵磁控制系統整流柜開環特性。本測試儀操作方便，安全可靠，性能良好，維修方便，可以全面檢測勵磁系統的同步信號回路的相位和相序、脈沖輸出回路接線、控制角的范圍、全控橋觸發回路及主回路工作情況，進一步確保勵磁系統的可靠、安全、穩定運行。
       勵磁系統開環小電流測試儀適用于各種型號的勵磁系統的事故分析。勵磁系統的測量回路、同步信號回路、脈沖回路干擾、可控硅觸發回路等硬件回路的故障是發電機勵磁系統的典型故障，使用本開環特性測試儀可以對勵磁系統故障快速定位，縮短發電機事故停機的時間。
       經現場使用后，勵磁系統開環小電流測試儀避免了現場試驗準備的繁瑣工作，大大節約了勵磁系統開環試驗的時間，提高了現場試驗接線的安全可靠性，進一步降低了試驗人員的勞動強度。


主要技術指標
設備容量：500W
輸出電壓：147V～199V，輸出波形為50Hz正弦波（適用于自并勵方式），350Hz、400Hz、500Hz 正弦波（適用于三機勵磁、無刷勵磁）。
波形顯示：直流測量電壓
負載阻值：300Ω,300W
波形存儲:U盤
