一、產品簡介

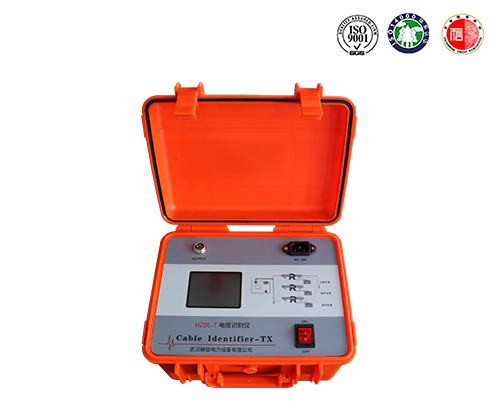

       電纜識別儀是我公司根據電纜應用的特殊需要而研制的一種專用儀器，在電纜的管理、架設、遷移、維護以及故障處理中用來從一束電纜（兩條及兩條以上）中判別出所要識別的已停電的電纜。它以閉合檢測方式定性、定量兩大參數為判斷依據，具有判別準確、快速、操作簡單、應用范圍廣等特點，是目前國內同類儀器中技術最先進、性能最優越的新型儀器。

二、技術參數

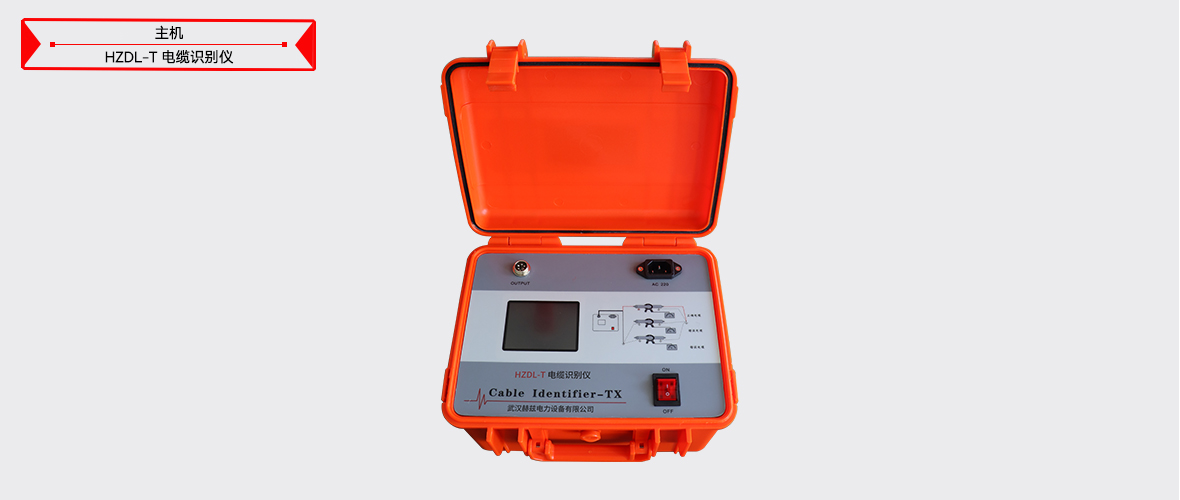

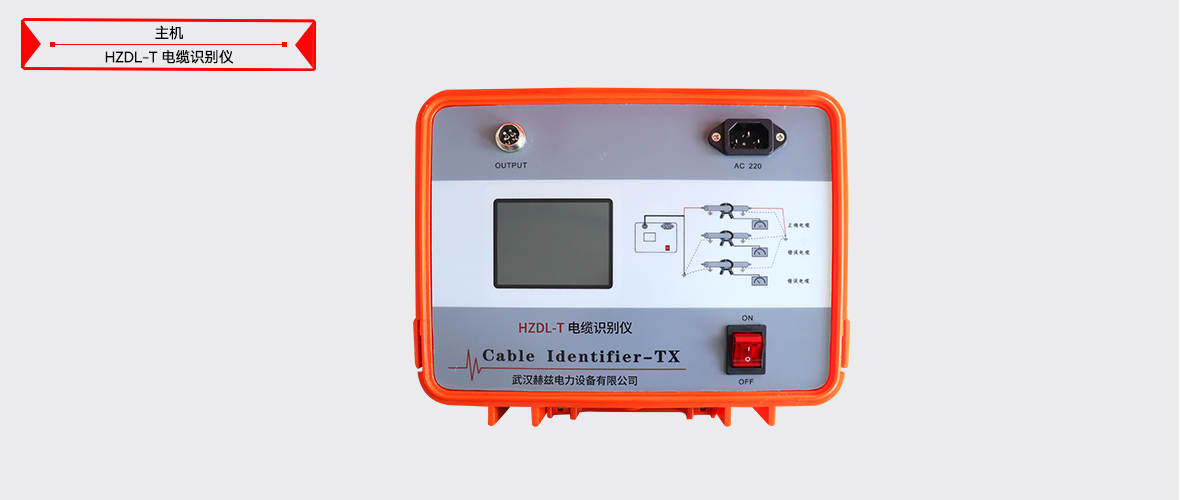

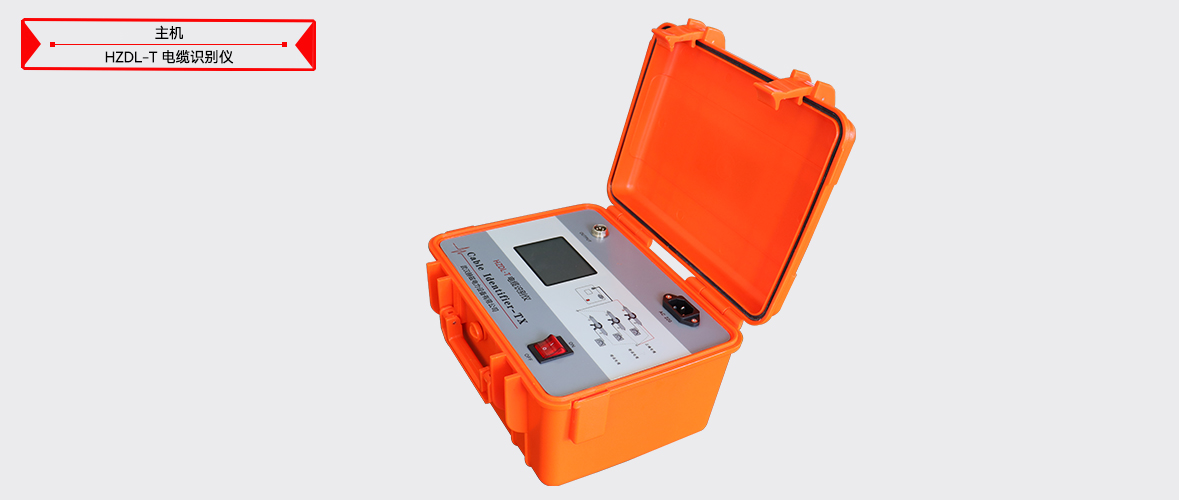

1、信號發生器：輸出一定功率的脈沖調制信號，施加到預識別已停電的電纜上，并在此電纜上產生單一方向的脈動電流。

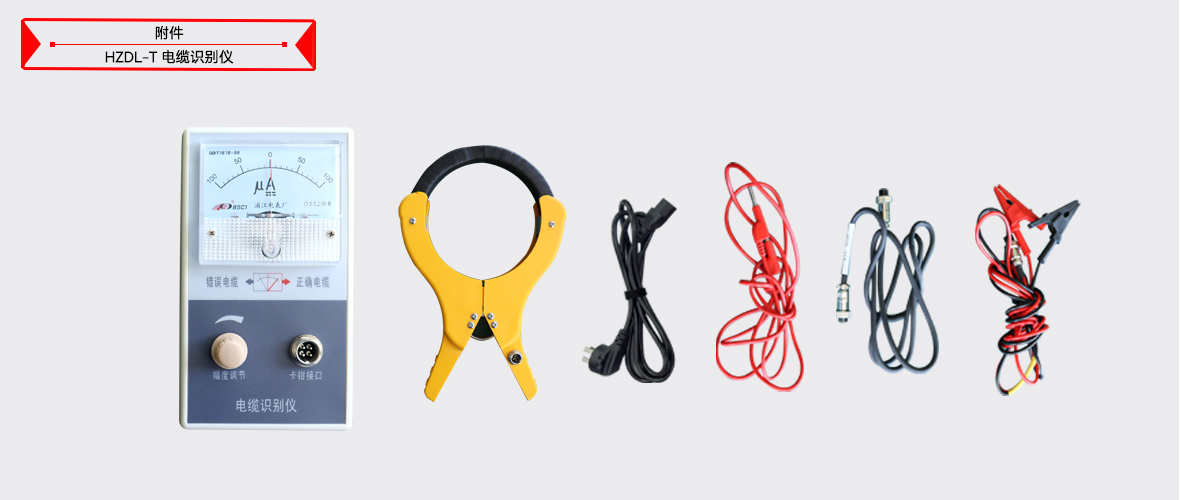

2、信號檢測鉗：用于檢測脈動電流所產生磁場的大小和方向。
3、信號顯示器：把信號檢測鉗所測到的信號，以大小和方向的方式顯示出來，操作者以此為據作出結論。
4、電源線：用于信號發生器與市電的連接。
5、輸出線：有紅黃兩條線，用于信號發生器與目標電纜和本機工作地的連接。
6、信號連線：用于信號檢測鉗與信號顯示器的連接，把檢測到的脈動信號真實的傳輸給信號顯示器。

三、性能指標
（1）、信號發生器：
1、工作電源：AC 220V±10%  50Hz
2、最大輸出功率：500W
3、最大輸出電壓：＞100Vpp
4、輸出信號：間隙調制信號
5、間隙時間： 2s
6、顯示方式：3.5寸彩色液晶
7、環境溫度：-20℃~50 ℃
8、外形尺寸：270×230×150 mm
9、重量：3.6Kg

（2）、信號檢測鉗：
1、電源：無源工作
2、鉗口：開口時≥150mm，閉合時內徑：Ф120mm
3、檢測方式：卡入閉合感應式，檢測方向及大小
4、檢測電流：5A~40A
5、外形尺寸：70×78×30 mm
6、重量：1Kg

（3）、信號顯示器：
1、電源：無源工作
2、顯示方式：表頭指針擺動，表示方向和大小
3、信號抑制調節：0—xΩ線性調節
4、外形尺寸：140×80×40 mm
5、重量：100g

四、儀器特點
1、輸出功率大，信號穩定可靠不怕短路。
2、檢測方向和大小，顯示清晰無誤，識別準確。
3、閉合環形感應式測試，信號唯一、不失真，不受干擾。
4、便攜輕巧，適合各種場合，對架空、橋架、溝道電纜最為方便。
5、操作簡單，易于掌握。
6、本設備具有軟件專利，含操作系統V1.0。
