技術指標

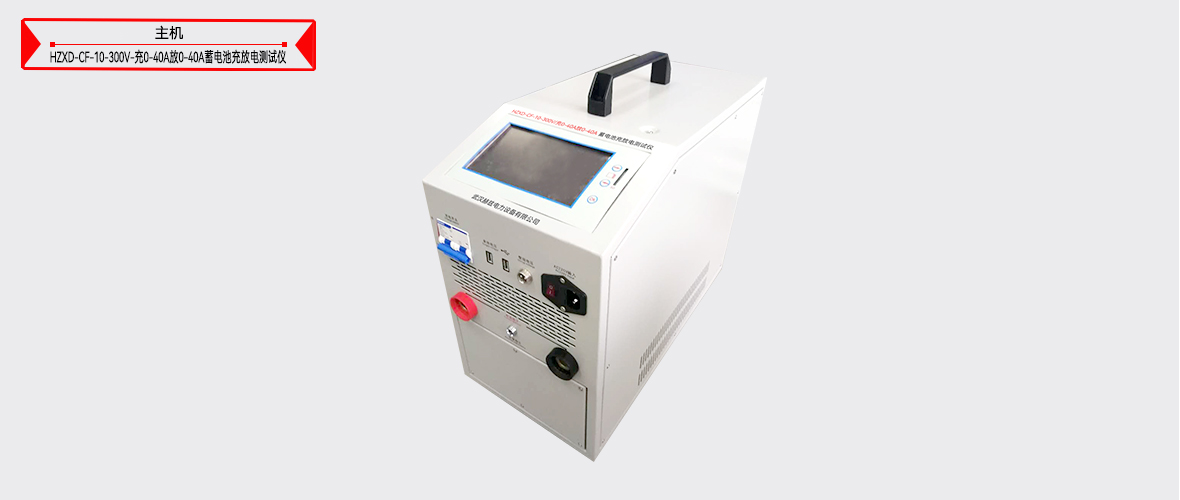

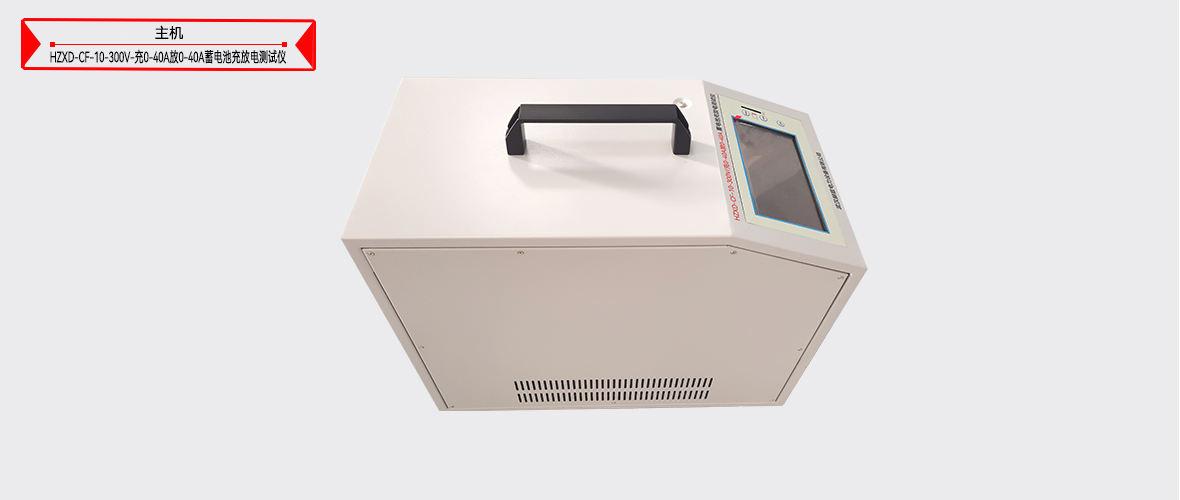

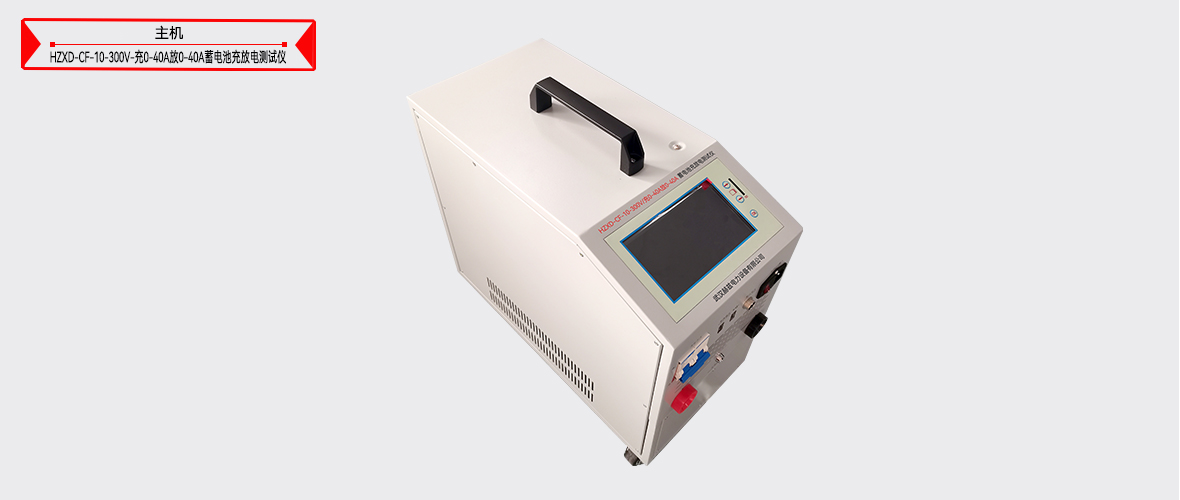

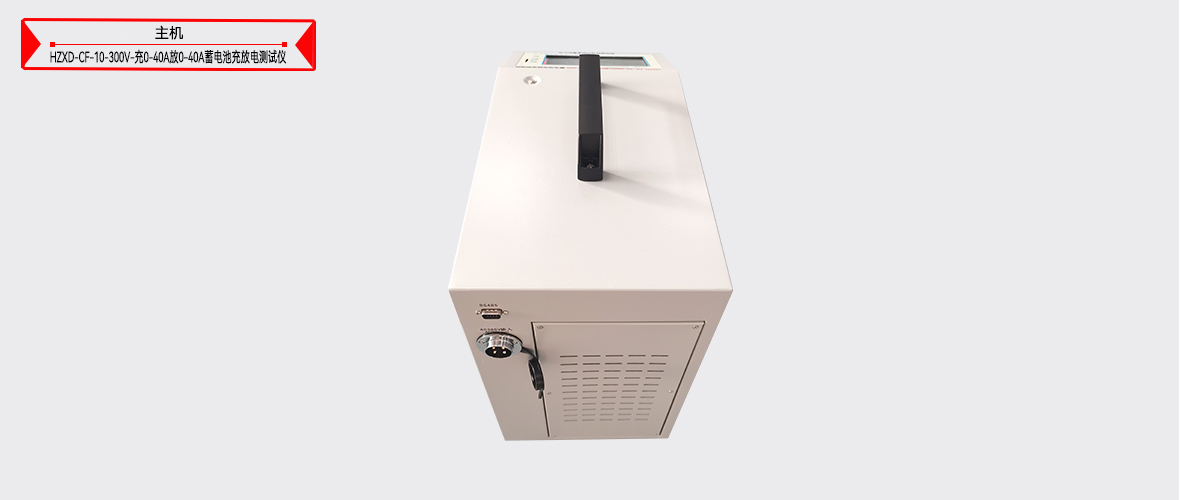

產品型號	HZXD-CF-10-300V/充0-40A放0-40A
充放電檢測方式	蓄電池脫離系統
放電電流	0-40A
放電電流精度	（分辨率 0.1A 精度 1A）
充電電流	0-40A
充電電流精度	（分辨率 0.1A 精度 1A）
充電電壓范圍	10-300V
放電電壓	10-300V
通道數	1
放電壓精度	（分辨率 10mV 精度 0.1V）
充電電壓精度	（分辨率 10mV 精度 0.1V）
充放電時間	0~99小時59分
冷卻方式	強制風冷式
放電負載	合金電阻高效能,（安全性佳）
顯示方式	7寸彩色觸摸液晶顯示器
供應電源	AC:220V/380V
搬運方式	雙手提把設計
警報產生及安全措施	測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電
顯示及打印項目	放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印

特點及主要功能
1、放電功能：
1）設備支持恒流、恒功率放電測試模式：能滿足多種測試要求，當需要檢測蓄電池容量時，可以選擇恒流放電模式，準確測試蓄電池組的實際容量；當需要檢測蓄電池帶載能力時，可以選擇恒功率測試模式，準確模擬蓄電池組帶真實負載時的后備供電時間。
2）在線補償式放電功能：在線放電時，主機顯示電流=電池組放電電流=主機內部假負載電流+實際負載電流，由于在線放電時實際負載電流會隨著在線電壓的變化而變化，主機內部假負載電池也會自動進行調整，以保證蓄電池組一直以真正的恒流方式放電。
3）在做容量放電試驗時可同時設置四個放電終止條件：①整組電壓終止條件；③放電時間終止條件；④放電容量終止條件。也可根據需要人為終止正在進行的測試過程；
4）7英寸超大觸摸屏：采用大尺寸觸摸屏，可直接在屏上進行點擊操作，簡單明了。
5）放電參數預設功能：允許預先內置多達7種常用的放電參數設置，很多情況下無須重新設置放電參數，方便使用者放電操作,加快測試速度。使用者也可以對內置的預放參數進行修改。
6）操作簡單方便：全部采用模塊化界面，良好的人機對話功能，操作簡單，流程清晰，每一個界面及操作步驟都有簡潔提示，從根本上避免了錯誤操作。
7）放電電流自動計算功能：內置各小時率放電系數，可放電根據被測電池的標稱容量和需要的放電率來自動計算需要設置的放電電流。
8）放電參數模板功能：直接調用預置參數即可放電測試。智能判別程序，可智能判斷單體是否脫落，若單體脫落則不會中斷測試。輸入端過壓保護，LCD提示，蜂鳴器告警；過流保護，LCD提示，蜂鳴器告警；電池電壓極性反接保護，LCD提示，蜂鳴器告警；
9）完備的通訊功能：具有RS232通訊接口與SD卡接口。數據傳入計算機，進行入庫管理，可進行長期的歷史數據保存和分析；利用SD卡傳遞數據，隨時測試隨時保存，輕巧便攜，安全可靠。
10）一體化設計：測試儀主機采用監控部分與功率部分一體化設計，功率部分采用新型高功效器件。采用新型特殊的低熱高效負載材料和先進的控制技術，保證了較高的恒流精度。
11）并機功能：儀表具有并機功能還可外掛負載，使得儀器可以測試各種大容量電池。
12）強大的PC軟件分析功能：提供數據管理、打印、分析、報表統計、自動生成測試報表、報告的功能。對電壓曲線可連續進行放大、縮小，便于觀察?？焖俨檎覛v史紀錄。完善的數據分析軟件：能同時顯示總電壓曲線、電流曲線、容量柱狀圖、特性比較圖、數據表格等，可自動生成CFJ格式報表，便于測試數據發送或上傳。
13）具有自動測試保護功能：當在測試過程當中，檢測到整組或者單體電池異常時，則自動終止測試，防止對電池造成過放電，完全避免對設備造成沖擊；也可根據需要人為終止正在進行的測試過程。
14）維護建議：測試完畢，自動顯示全部計算結果，并根據具體測試數據，提供維護建議。
15）存儲方式：內部存儲、外部存儲可選擇。內部存儲最小間隔1分鐘。外部存儲最小5秒鐘。
2、充電功能：
1）嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點。
2）用戶設定好均充電壓、浮充電壓、充電電流、充電時間、充入容量等參數，測試儀便自動執行充電過程，并實時顯示充電電流、充入容量、整組電壓、充電時間等信息;在充電過程中可重新修改充電參數。
3）當充電時間到達設間、充入容量到達設定容量、充電模塊異?；蛉藶榻K止操作均可停止充電操作;定時。
