二、特點及主要功能
   1、便攜式設計，堅固耐用，使用方便

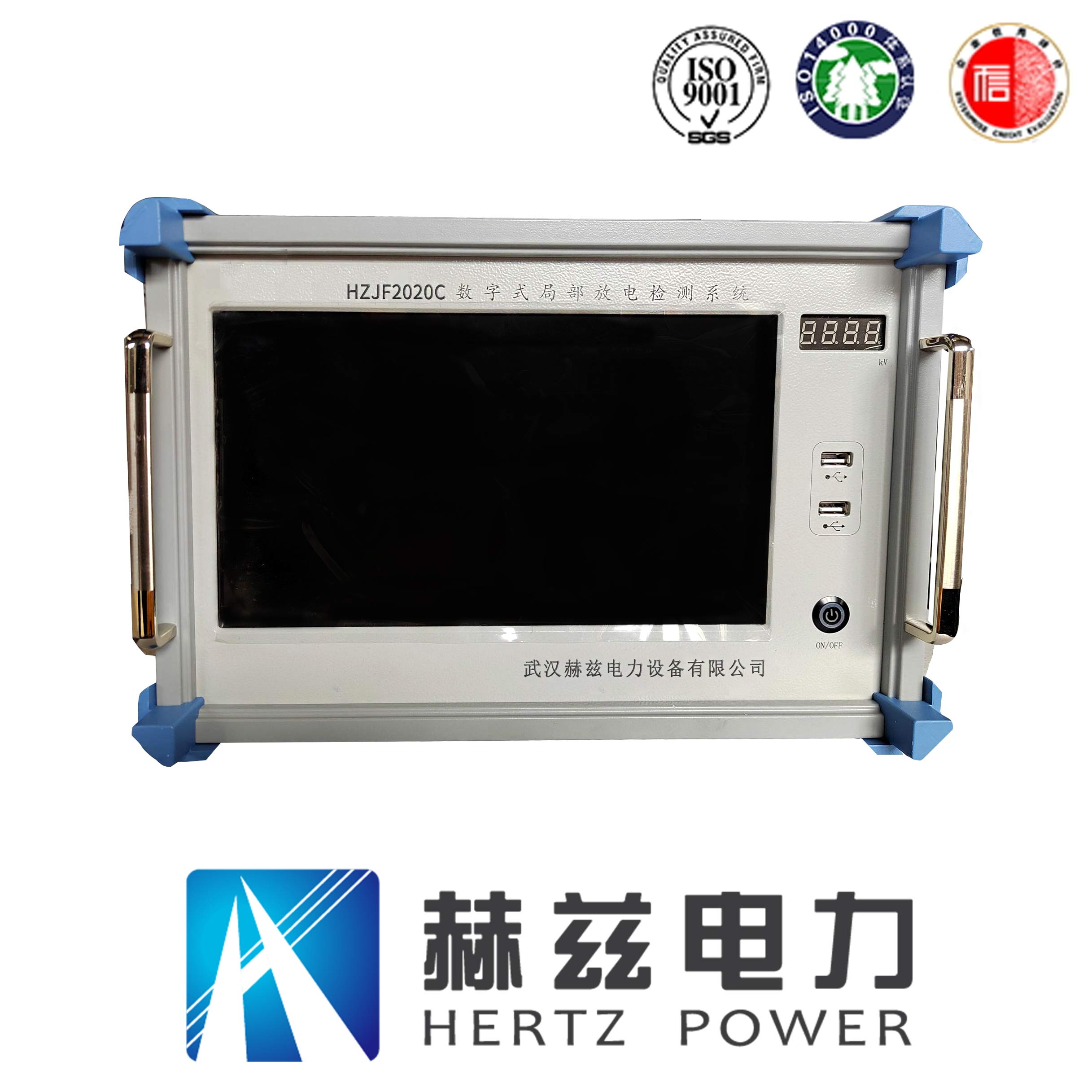

    檢測主機為便攜式設計，殼體堅固可靠，選用12英寸高性能工業一體機。
    2、抗干擾能力較強，檢測數據準確
    利用數字濾波技術，可以有效地消除現場干擾，在強干擾環境下也能實現局部放電測量。
    3、系統采用多通道數據采集
    可同時對局部放電產生的電磁波、超聲波等信號進行綜合分析處理。
    4、連接簡單方便
    系統采用多種連接方式，傳感器與主機之間選用BNC接口方式，便于使用。
    5、軟件功能強大
    具有局部放電測量、分析，局部放電重復放電次數n的測量、分析，抗固定干擾，抗動態干擾，自由選擇橢圓、直線、正弦顯示方式，窗口局部進行詳細測量、觀察放電脈沖，試驗電壓、電流和局部放電同時測量，兩道自動定時保存實驗數據，兩通道手動或隨時保存實驗數據，隨時存儲波形，重新顯示、分析過去已保存的試驗波形，增益范圍每通道六檔粗調，每檔隨意細調，數字開窗技術、可避免干擾對測量的影響，相位開窗、單窗、雙窗任選，360度內自由開窗，四通道測量有效地抑制干擾脈沖信號，并同時測量?jī)蓚€(gè)試品或一個試品的多個測量點的局部放電信號，方便地分析局部放電信號的來源，內、外同步隨意選擇；
   6、本軟件局部放電顯示結果符合IEC60270標準。
   7、本裝置采用外接電源供電方式，使用只需提供AC220V±10%交流電源即可。

三、技術參數
1、適用范圍
具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于柱上開關、互感器、干式變壓器、油浸式變壓器、高壓斷路器、耦合電容器、電抗器、電容套管、高壓開關等試品進行局部放電實驗及其他科學實驗研究。
2、產品技術規范和標準
1)IEC60270《局部放電測量》
2)GB/T7354《局部放電測量》
3、使用環境
1)環境溫度：-15℃～+50℃
2)相對濕度：≤95%(20℃)
3)海拔高度：≤3000m
4、主機技術參數
測量通道：2/4個獨立測量通道
采樣精度：12Bit
采樣速率：每通道最大20MHz
檢測靈敏度：0.1pC
測量范圍：0.1pC～10000nC
動態范圍：大于80dB;
可測試品的電容量范圍：6pF～250µF
測量頻帶：3dB帶寬10kHz～1MHz。
試驗電源頻率范圍：50-400Hz
程控濾波器分段：
低端頻率10K、20K、40K，80K;
高端頻率100K、200K、300K,1000K;
本量程非線性誤差：5%
量程：X1.X10.X100.X1000.X10000.X100000(>120dB)
抗電壓沖擊能力：5000V，在各輸入口和電源端(正、負、AC)
電源：AC220V±10%;頻率45-65Hz;功率<500W
