二、特點及主要功能
高精良定量、定位，適合較近和較遠距離探傷的要求；

●近場盲區小，適合小管徑、薄壁管探傷的要求；
●自動校準：一鍵式自動校準，操作便捷，自動測試探頭的“零點”、“K值”、“前沿”及材料的“聲速”；
●自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
●自由切換三種標尺（深度d、水平p、距離s）；
●自動增益、回波包絡、峰值記憶功能提高了探傷效率；
●φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值,大平底自動計算；
●100個單獨探傷通道（可擴展），可自由輸入并存儲任意行業的探傷標準，現場探傷無需攜帶試塊；
●可自由存儲、回放500幅A掃波形及數據；
●DAC、AVG自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償；
●13個內置探傷標準可調出；
●可以自由輸入任意行業標準；
●發射脈沖寬度和強度可調；
●與計算機通訊，實現計算機數據管理，并可導出Excel格式、A4紙張的探傷報告；
●IP65標準鋁鎂合金外殼，堅固磨損低，防水防塵，抗干擾能力好；
●26萬色真彩屏超高亮顯示，亮度可調，適合強光、弱光的工作環境；
●性能安全環保鋰電池供電，可連續工作10小時。
●實時時鐘記錄：實時探傷日期、時間的跟蹤記錄，并存儲；
●掉電保護，存儲數據不丟失；
●探傷參數可自動測試或預置；
●數字抑制，不影響增益和線性；
●增益補償：對表面粗糙度、曲面、厚工件遠距離探傷等因素造成的Db衰減可進行修正。

真正的三防設計，可以保障用戶在復雜的現場和野外不受雨水、油污、粉塵等的侵蝕，讓探傷儀的使用壽命大大延長

三、技術參數


稱	技術數據
掃描范圍	掃描范圍：0～6000
脈沖移位	脈沖移位：-20～+3400
探頭零點（ms）	探頭零點：0.0～99.99 調節步距：0.01
材料聲速（m/s）	材料聲速：1000～15000
工作方式	單探頭（收、發），雙探頭（一收一發），透射（透射探頭）
頻率范圍（MHz）	寬帶 0.5–15
增益調節（dB）	0～110
線性抑制	屏高的0%～80%，步距：1%
垂直線性誤差	垂直線性誤差不大于4%
水平線性誤差	在掃描范圍內，不大于0.2%
探傷靈敏度余量	³60dB
動態范圍	³32dB
報警	進波報警、失波報警
顯示屏	顯示屏： 高亮度彩色平板顯示器
A-Scan顯示區域	全屏或局部 A-Scan顯示凍結和解凍  A-Scan填充
探傷通道	100個
數據存儲	500幅 A-Scan圖形
與PC機通訊接口標準	USB
測量單位	Mm/inch
電源適配器	輸入100V～240V/50Hz～60Hz 輸出9V/1.5A
電池	鋰（Li）電池4×3.6V  4800mAh
工作溫度(℃)	-10～50
工作濕度(RH)	20%～90%
接口類型	BNC
外型尺寸	260×140×50
重量	1.0
選配	探頭、標準試塊、筆記本電腦、PC通訊軟件、BNC電纜

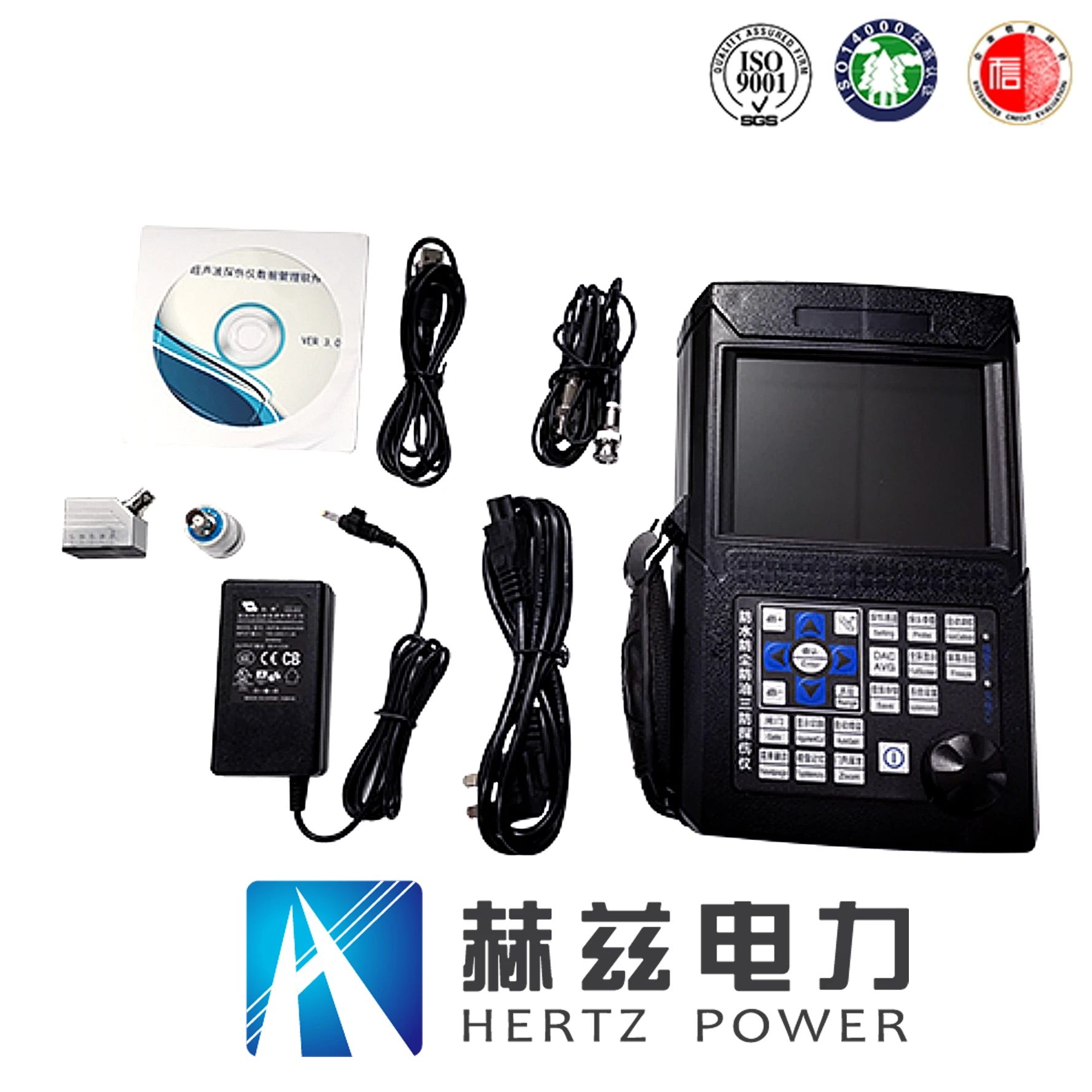

四、主要配置

主機	1臺
直探頭	1個
斜探頭	1個
電源適配器	1個
探頭連接線	1個
使用說明書	1本
產品包裝箱	1個
合格證、裝箱卡、保修卡	1套
