回路電阻測試儀使用說明，智能回路電阻測試儀采用微型單片機控制，人性化漢字界面顯示，智能回路電阻測試儀是用于開關控制設備的接觸電阻、回路電阻測量的專用設備;
智能回路電阻測試儀其測試電流采用國家標準GB763推薦的100A直流，直接測得回路電阻或者接觸電阻，首創測試時間設置!智能回路電阻測試儀采用液晶顯示測試電流值及測試電阻值，可以打印輸出，或者使用RS232接口上傳至電腦保存。該智能回路電阻測試儀器測量準確、性能穩定，操作方便。適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

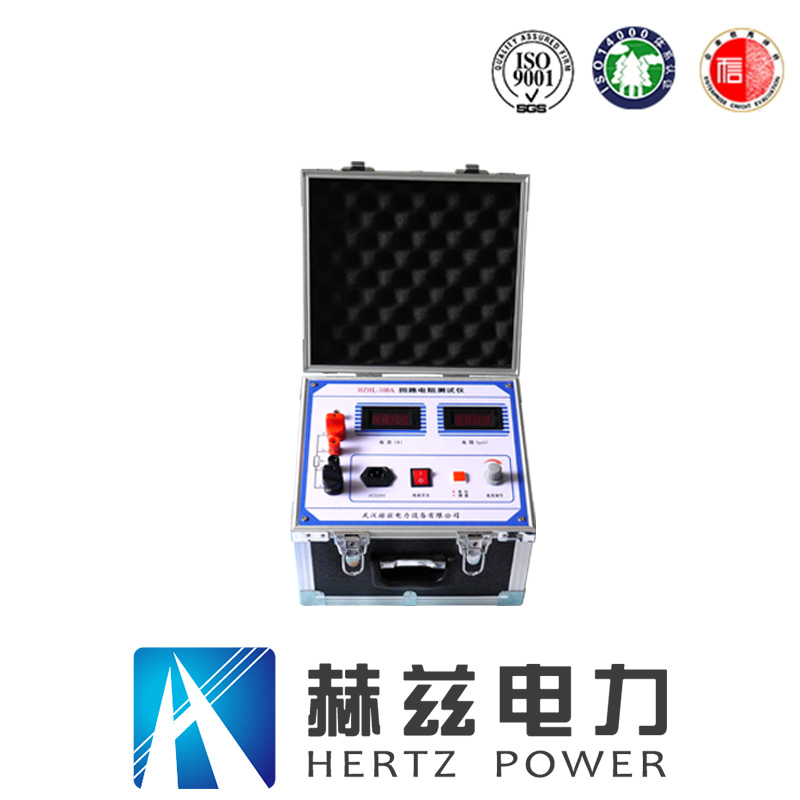

智能回路電阻測試儀
智能回路電阻測試儀測試步驟
1.將交流電源線、電流線、測試線接到各自插座中。采用四端子接線法與被測電阻相連接。
2.接通電源開關，電流值顯示為“0 0”，微歐值無顯示，按下測試鈕，指示燈熄滅，隨后便可得到回路電阻的微歐值及測試電流值。以便于觀察和記錄，回路電阻值是鎖存的，測試電流值不鎖存。待指示燈亮后，便可再次按下測試鈕，以進行再次測試。
3.對每一被測電阻按上述方法重復測試3次，(調整電流值100A)取其算術平均值作為被測電阻的阻值。
智能回路電阻測試儀使用說明
1.按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。
2.接通AC220V電源(注意:電源進線的第三根線即保護地必須接到大地)，按下電源開關，此時電流表、電阻表顯示"000"(可在未數允許一位數跳動)。
3.按測量開關，調節電流輸出旋鈕(按順時針)至電流表頭顯示"100.0"時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。(若顯示"1"表示所測回路超量程)。
4.測試完畢，將電流輸出調節旋鈕(按逆時針)調至最小，復位測量開關，再切斷電源開關。
5.如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。
