介質損耗試驗的目的
測量介質損耗因數在預防性試驗中是不可缺少的項目。因為電氣設備介質損耗因數太大，會使設備絕緣在交流電壓作用下，許多能量以熱的形式損耗，產生的熱量將升高電氣設備絕緣的溫度，使絕緣老化，甚至造成絕緣熱擊穿。
絕緣能力的下降直接反映為介質損耗因數的增大。進一步就可以分析絕緣下降的原因，如：絕緣受潮、絕緣油受污染、老化變質等等。
所以，在出廠試驗時要進行介質損耗的試驗，運行中的電氣設備亦要進行此種試驗。測量介質損耗的同時，也能得到試品的電容量。電容量的明顯變化，反映了多個電容中的一個或幾個發生短路、斷路。
擴展資料
在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量電介質的損耗。
當電介質上施加交流電壓時，電介質中的電壓和電流間存在相角差Ψ，Ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。

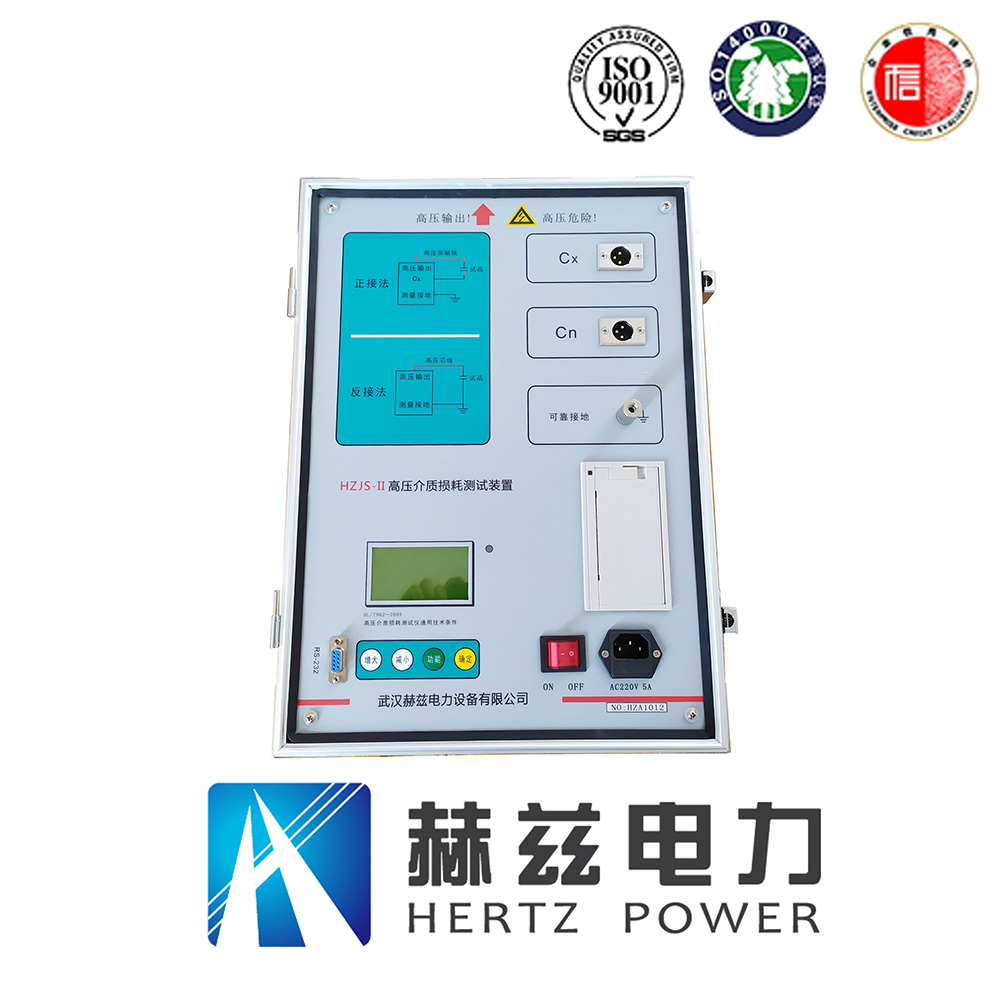

tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路(Cn)和一被試回路(Cx)。
標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。
通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。
