局部放電測試系統采用的檢測方法是世界上目前Z廣泛采用的直接法、電橋平衡法、電流脈沖法，其基本原理：試品產生一次局部放電時，試品Cx兩端產生瞬時的電壓變化ΔU，經過一耦合電容Ck耦合到檢測阻抗Zm，回路中會產生一脈沖電流I，將此脈沖電流I經檢測阻抗Zm產生的脈沖電壓進行采樣，放大和顯示處理，就可以測定局部放電的視在放電量等參數。脈沖電流法主要利用局部放電信號頻譜中的較低頻部分，可避免無線電干擾。

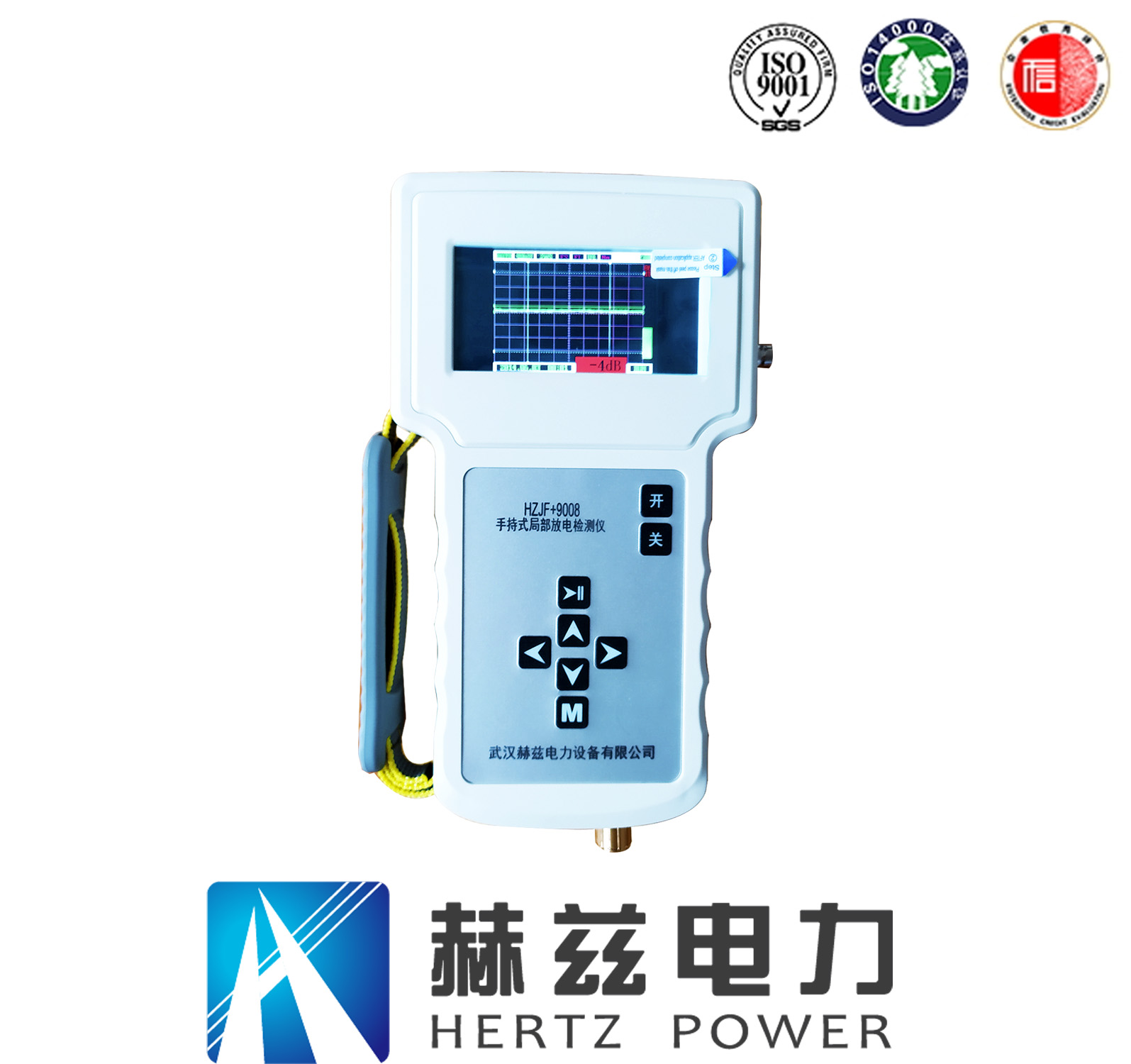

HZJF+9008局部放電巡檢儀
局部放電測試系統配置RLC型檢測阻抗，他測量局部放電產生的脈沖信號，并抑制實驗電源的工頻及其它低頻干擾信號。
局部放電測試系統為脈沖峰值指示形式測試系統，具有計算機程控濾波、放大、采樣、存儲及顯示等功能。數據采集與試驗電壓同步進行。能夠用直接法、電橋平衡法、復率n、平均放電電流I、平方率D，可作各種圖譜：q-n、q-ф、q-ф-t等,整套測量系統能檢測出小于1000pC局部放電量的超聲信號。其軟件具備測試結果的統計評估和局部放電數據為基礎的局部放電故障自動識別功能，自動生成報告;虛擬示波器有線性、橢圓2維、3維圖形顯示方式。
局部放電測試系統該裝置適合GIS、電纜、110KV及以上電壓等級的電力變壓器、35KV及以上電壓等級的電力互感器、套管、避雷器、耦合電容器等電力設備的局部放電試驗。
