直流高壓發生器使用方法

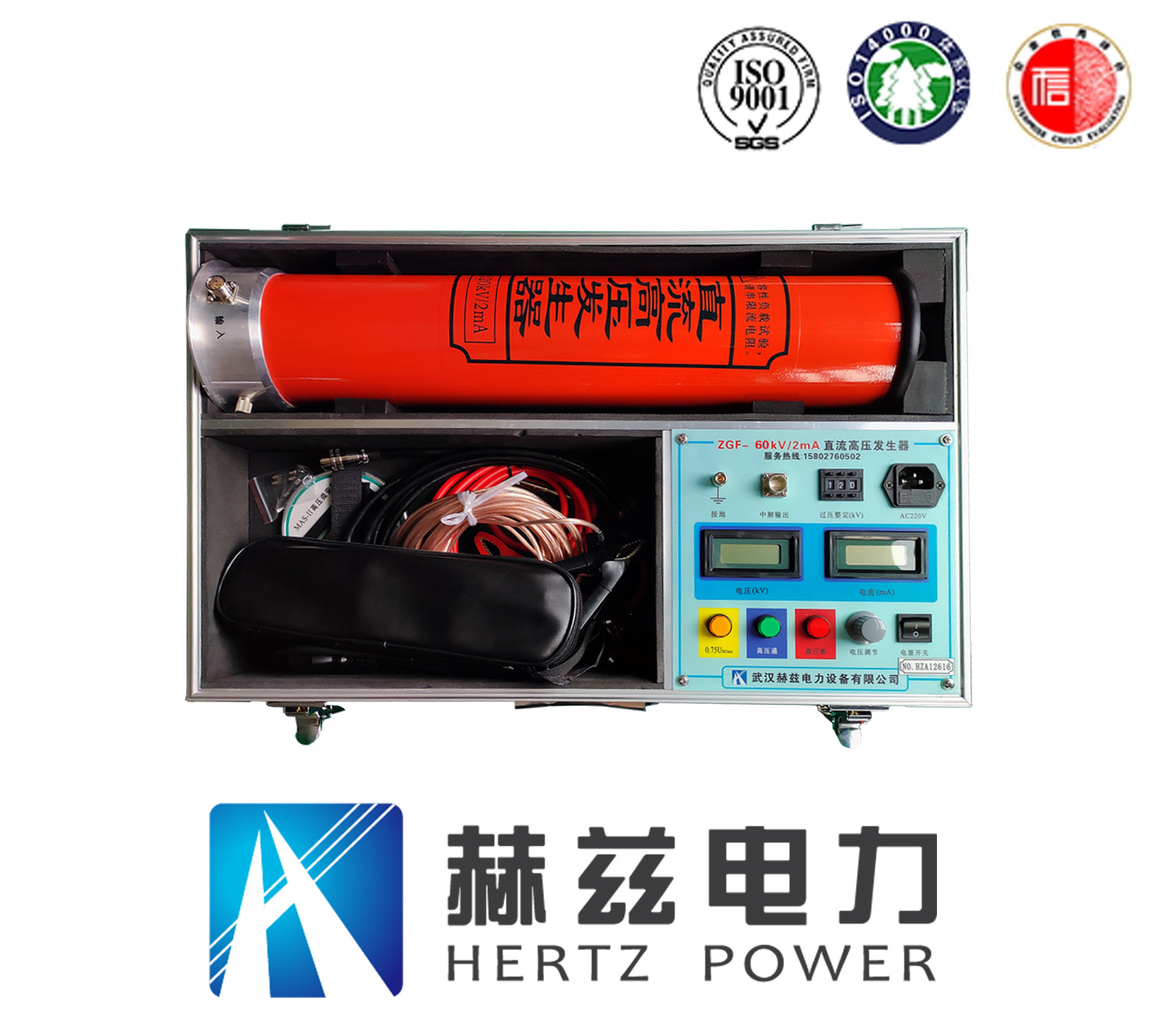

　　ZGF系列直流高壓發生器　　

　　1、設備連線：

　　直流高壓發生器在斷開電源的情況下，用提供的線纜將控制箱與倍壓筒對應連接好，再連接地線，然后接上電源線。

　　注意：控制箱、倍壓筒、放電棒等所有的地線必須集中在被試品的地線上一點接地，不準相互串接。

　　2、空載試驗檢查設備完好性：

　　直流高壓發生器在開始試驗之前進行空載試驗以檢查設備的完好性。

　　檢查連線無誤后，查上電源插座，將粗調、細調旋鈕向左旋到頭(設備有零位保護功能，升壓須從零開始，否則不能有升壓)，按下電源開關，電源指示綠燈亮，等待幾秒種，等系統穩定后按下啟動鍵，這時高壓指示紅燈亮，表示可以升壓了。再等待數秒后，順時針方向慢慢轉動粗調旋鈕，這時可看到電壓表頭讀數上升，當電壓升至所電壓時放手，如電壓值略有偏移，可轉動旋鈕調節。

　　注意：直流高壓發生器若電壓表讀數無變動，必須立即檢查連線是否正確，若是設備故障，請撥封面與本公司，不要擅自拆機。關機后，安全起見，須用放電棒對倍壓筒高壓端放電后方可拆線。

　　3、一般情況下，試驗完畢，關機前，須先將電壓調到零，再按下停止鍵，紅燈滅，綠燈亮，再關掉電源開關，拔掉電源插座，用放電棒放電。

　　以上步驟正常，說明設備完好，可設入試驗。

　　注意：再次開機須間隔至少一分鐘。

　　4、對試品進行耐壓或泄露試驗：

　　經檢驗設備完好后，在倍壓筒高壓端接上水阻、微安表和被試品，檢查地線無誤后，可按照上述步驟進行試驗。本機有過流過壓保護功能，若試驗過程中高壓指示燈突然熄滅，表頭指示高壓消失，則是保護電路動作，關機檢查產生保護的原因，排除后可再次升壓試驗。升壓速度不宜太快，以每秒3-5%的試驗電壓值為宜，對于電容大的試品，電流不宜超過額定值80%。
