高壓開關機械特性測試儀的工作原理，

　　赫茲電力公司生產的開關機械特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統。測量數據安穩，接線簡潔，操作簡單，是高壓開關檢修試驗便捷的產品。在這里大概的簡要分析高壓開關機械特性測試儀的工作原理。

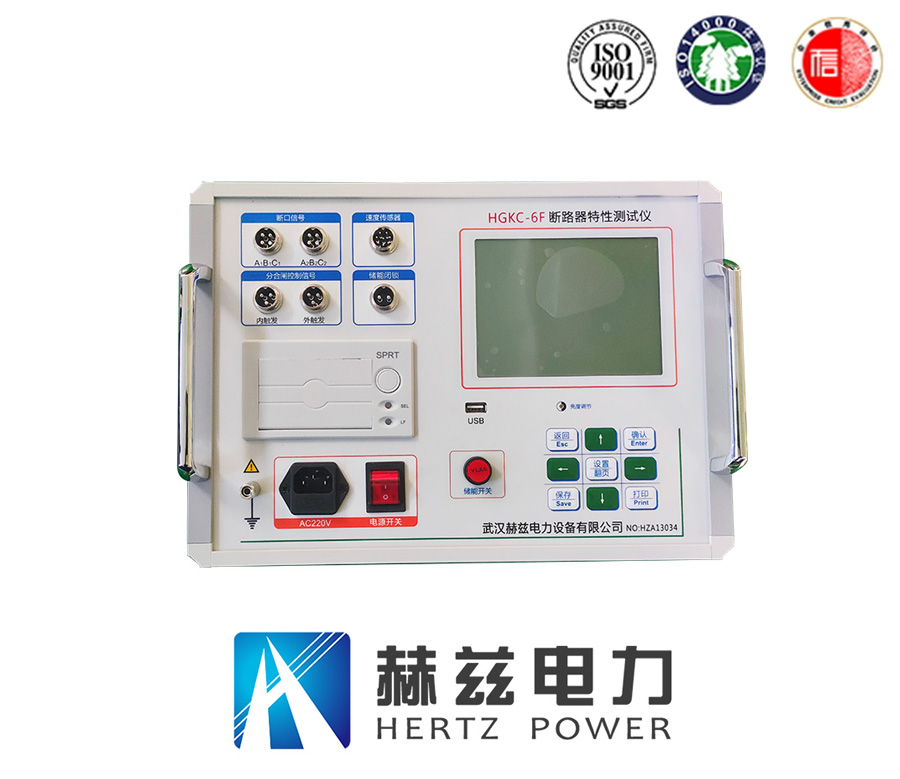

　　斷路器(開關)特性測試儀

簡要分析高壓開關機械特性測試儀的工作原理如下幾點：

高壓開關機械特性測試儀

　　1、該檢測送出的模仿漏電電流，采用降壓變壓器輸出低壓電流的辦法。

　　輸出模仿漏電流的降壓器其初級輸入電壓由電位器調理端操控，也便是說通過電位器調理，輸入變壓器初級的電壓從零逐漸添加，變壓器次級輸出模仿漏電流，也逐漸添加，由此可測試漏電維護的動作電流特性。

　　漏電維護的動作電流和時刻測試，由本機面板上的測試按鈕操控，因測試按鈕按動時，一方面輸出模仿漏電電流，一起該電信號又可去觸發計時毫秒表，所以當漏電開關動作后，記下的時刻便是通入該漏電流時的漏電維護開關的動作時刻。

　　2、本機面板上設置了機用電源插座，快速熔斷保險絲，測試線插座、電源開關、調理旋鈕、功用開關，復位按鈕、測試按鈕以及數碼顯現的毫安表、毫秒表等。

　　簡要分析高壓開關機械特性測試儀的工作原理零序互感器不在漏電維護器機殼內的維護器特性丈量1、測試前的準備測試儀接電源前，儀器的“電源開關”應在斷開位置，電源應接在漏電維護器電源側(AC220V)，相、零線不能接錯，測試線穿過零序互感器后接在測試儀電源的同相相線上。測試儀的功用開關放在“予置”位置，檢查接線正確后，將測試儀面板上的“電流調理”電位器逆時針旋轉調到零位，壓下“電源開關”，此時，毫安表、毫秒表指示應為零，如不為零，按一下“復位”按鈕即可。

　　3、漏電維護器本身漏電動作電流或漏電不動作電流丈量(負載側引線應拆開機上功用開關放在“予置”位，將漏電維護器投入后，此時按一下測試按鈕，順時針緩慢調理測試儀面板上的“電流調理”電位器，則測試儀的毫安表應有毫安數值顯現，電流逐漸增大，直至漏電維護器動作，此時毫安表顯現的讀數，即為漏電動作電流。
