繼電保護測試儀的工作原理，微機繼電保護測試儀已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域。變電站綜合自動化已成為主流。繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試儀器。繼電保護測試儀也有它自己的工作原理。

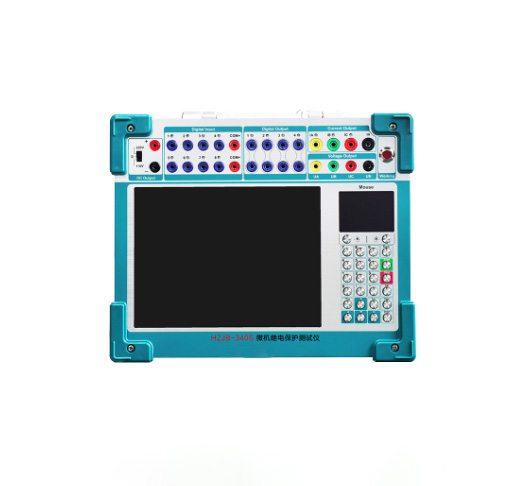

　　繼電保護測試儀

　　繼電保護測試儀的工作原理如下：繼電保護測試儀分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。

　　1)繼電保護測試儀主回路工作原理

　　輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2，升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A;該抽頭輸出電壓經整流濾波后可輸出0-350V直流電壓;第二個抽為15V(10A)，該抽頭一路經傳感器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流;第二個抽頭為10V(100A)大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。

　　2)繼電保護測試儀器輔回路工作原理

　　繼電保護測試儀器輔回路與主回路原理一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。

　　現代繼電保護測試儀可分為兩種形式，一種是采用傳統的OCL功放，體積大，重量在25Kg左右，比較笨重，功放管工作在放大區，時間長了容易損壞，且動態范圍窄，精度不高。另一種是采用開關電源，功放采用數字功放，體積小，重量輕，效率高，是傳統繼電保護測試儀的升級版，目前已經成熟投入使用。
