變壓器繞組變形測試儀使用方法，當今時面臨各種變壓器繞組變形測試儀器設備飛速更新換代，我們無法在第一時間了解變壓器繞組變形測試儀器的使用方法，今天赫茲電力小編帶您了解變壓器繞組變形測試儀使用方法：

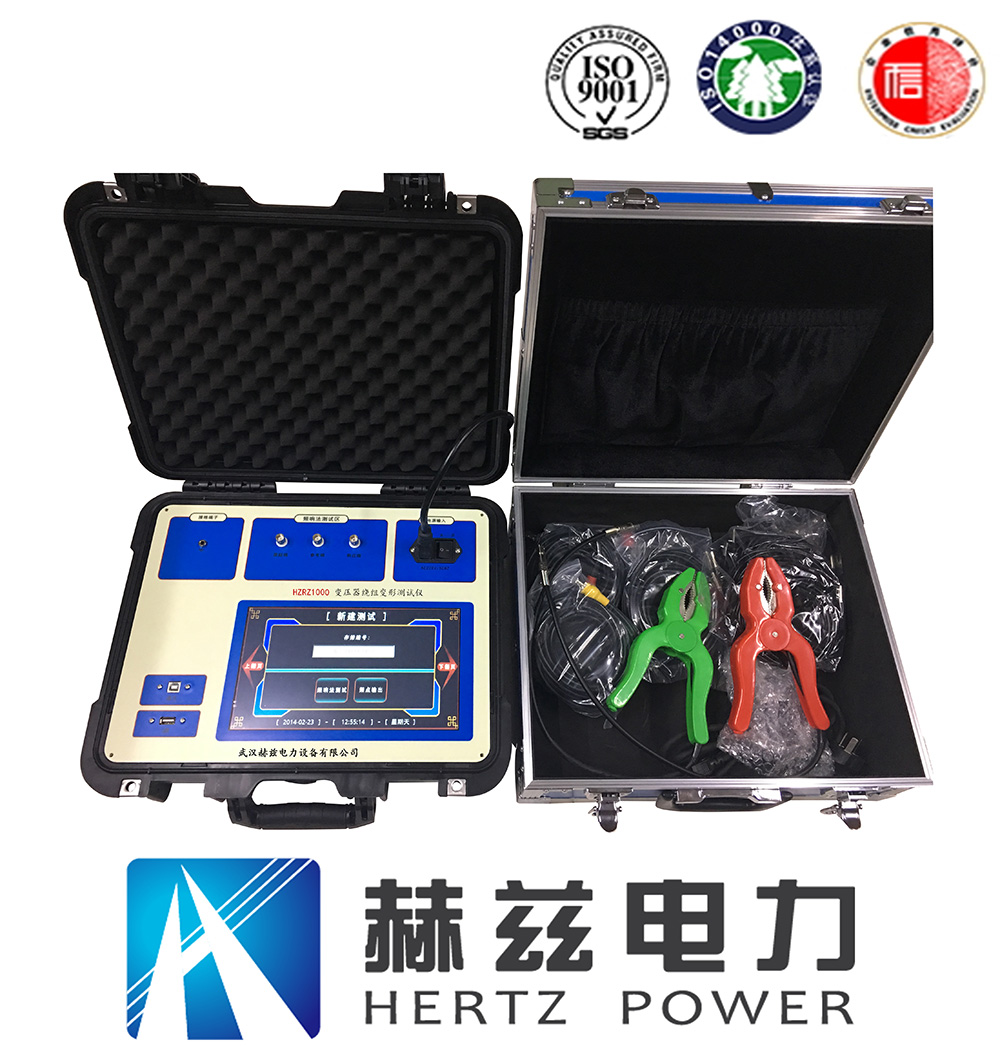

　　變壓器繞組變形測試儀

　　首先我們需要知道變壓器繞組變形測試儀是電力變壓器的內部結構故障檢測的必備工具，是高速、高集成化微處理器

　　變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，該變壓器繞組變形測試儀采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

　　變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

　　變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的HZRZ變壓器繞組變形測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為精·確有力的依據。

　　變壓器繞組變形測試儀功能特點：

　　變壓器繞組變形測試儀由筆記本電腦及單片機構成高精度測量系統,結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。

　　1、變壓器繞組變形測試儀采集控制采用高速、高集成化微處理器。

　　2、筆記本電腦與儀器之間通信USB接口

　　3、筆記本電腦與儀器之間通信無線藍牙接口

　　4、硬件機芯采用DDS專用數字高速掃頻技術，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障

　　5、高分辨dB值測量，雙通道16位A/D(現場試驗改變分接開關，即有明顯輸出變化)

　　6、信號輸出幅度可以軟件調節，最·大幅度峰值10V
