多倍頻感應耐壓試驗裝置對于電力變壓器、電壓互感器等被試品，除了要對全絕緣變壓器的主絕緣進行外施工頻高壓試驗外，而且還要對變壓器的縱絕緣以及半絕緣變壓器的主絕緣進行感應高壓試驗。

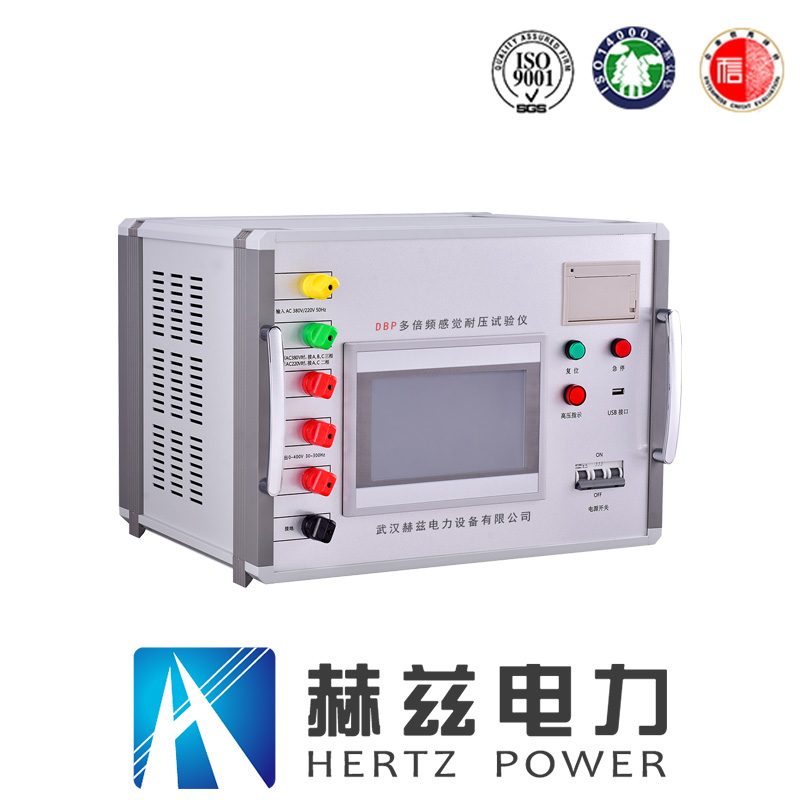

　　DBP系列多倍頻感應耐壓測試儀

　　多倍頻感應耐壓試驗裝置用于檢測變壓器、互感器繞組的層間、匝間、段及相間絕緣的縱絕緣感應試驗，是考驗繞組是否符合要求的一個重要項目。多倍頻感應耐壓試驗裝置是在工頻電網中利用硅鋼片鐵心的磁化曲線飽和特性，在變壓器接成開口三角形的二次線圈中感應出零序三次諧波電勢的原理制成的輕便型測試設備。

　　多倍頻感應耐壓試驗裝置使用操作方法：

　　1.按原理接好工作線路，注意發生器外殼、控制箱外殼及公共地線必須良好接地，不允許隨意扎在自來水管道上，否則將危及人身與設備的安全。

　　2.按照被試品正常感應耐壓所需的電流等級，耐壓時間。選設定好過流整定器、定時報警器的動作值。

　　3.準備完畢，檢查線路無誤后，可合上發生器總電源開關，電源指示燈亮。

　　4.按下起動按鈕，綠色指示燈亮，這時按順時針?biāo)俣染鶆蚓徛匦齽?dòng)調壓器手柄，電壓逐步上升，并密切注意電壓表的指示及試品情況，直至調到所需試驗電壓為止。

　　5.要測試產品的耐壓試驗時間，可撥動定時器所需定時時間，即在規定的時間里測試產品耐壓，然后主回路自動斷電，此時將調壓器手柄回零，按下停止按鈕，切斷總電源開關。

　　多倍頻感應耐壓試驗裝置注意事項：

　　1.開箱時，應檢查設備的完好與否及主回路，控制回路的絕緣情況，其電阻不得低于0.5MΩ。

　　2.使用前應檢查各連接處接頭是否松動，特別是調壓器碳刷的接觸應良好。

　　3.長期不用時應存放在干燥、無腐蝕氣體的場所。

　　多倍頻感應耐壓試驗裝置可配套提供連同控制設備及機箱在內的成套產品，是電力系統、發電廠、變電站、供配電網絡中對小容量電力變壓器：串級式高壓電壓互感器進行倍頻感應高壓試驗的基本設備之一，也可對各種低壓電子、儀表電源變壓器，電感線圈電器線圈進行倍頻倍壓試驗，同時也可作為功率不大于1千瓦的倍頻電源用于某些特殊電器設備的供電或測試。

　　多倍頻感應耐壓試驗裝置是在工頻電網中利用硅鋼片鐵心的磁化曲線飽和特性，在變壓器接成開口三角形的二次線圈中感應出零序三次諧波電勢的原理制成的輕便型測試設備。多倍頻感應耐壓試驗裝置是電力系統、發電廠、變電站、供配電網絡中對小容量電力變壓器，也可對各種低壓電子、儀表電源變壓器，電感線圈電器線圈進行倍頻倍壓試驗，同時也可作為功率不大于1千瓦的倍頻電源用于某些特殊電器設備的供電或測試。
