變頻串聯諧振耐壓試驗中常見問題及其原因

　　變頻串聯諧振耐壓試驗裝置就是做耐壓試驗的設備，變頻串聯諧振是為了滿足大容量的被試品要求，而研發的設備。

　　變頻串聯諧振耐壓試驗裝置是一套組合設備，為了耐壓試驗?zāi)茼樌麥?zhǔn)確地進行，更為了提高產品性價比，針對不同被試品，串聯諧振裝置的組件是不同的。

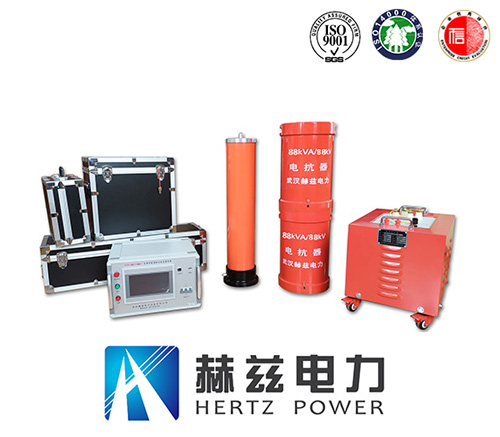

　　變頻串聯諧振試驗裝置

　　變電站變頻串聯諧振試驗裝置主要由變頻控制電源、激勵變壓器、電抗器、電容分壓器組成。其中變頻控制電源采用進口專用的數字式波形發生芯片，頻率分辨率為16位，在20～300Hz時頻率細度可達0.1Hz，同時采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好;功率部分采用了先進模塊，確保儀器穩定和安全。

　　排除方法：

　　1)檢查接地裝置可靠，接地連接線是否有斷開點;

　　2)檢查勵磁變壓器的高低壓線圈的通斷;

　　3)檢查每一只電抗器的通斷;

　　4)檢查分壓器的信號線的通斷;

　　5)檢查分壓器的高低壓電容臂的通斷;

　　6)裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷;

　　主機復位。

　　原因：主機供電電源波動;外界強磁場干擾;主機未可靠接地;

　　Q值偏低，即電壓升不上去，或升不高。

　　現象：

　　1)調諧曲線是一條曲線，有較低的尖峰;

　　2)試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓;

　　原因：

　　1)電抗器與試品電容量不匹配，沒有準確找到諧振點;

　　2)試品損耗較高，系統Q值太低;

　　3)勵磁變壓器高壓輸出電壓較低;

　　4)高壓連接線過長或沒有采用高壓放暈線

　　排除方法：

　　1)將補償電容器并接入試驗回路，加大回路電容量;

　　2)盡可能將多只電抗器串聯，提高回路電感量;

　　3)提高勵磁變壓器的輸出電壓;

　　4)干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗;

　　5)一般在設備較高電壓輸出時，采用高壓放暈線，或?qū)⑵胀ǜ邏狠敵鼍€改為較短的連線，一般不超過5米。
