變頻串聯諧振的總電阻怎么計算
在串聯電路中，變頻串聯諧振的總電阻電路的品質因數Q有兩種測量方法，一是根據公式Q=UL/U0=Uc/U0測定，Uc與UL分別為諧振時電容器C與電感線圈L上的電壓;另一種方法是通過測量諧振曲線的通頻帶寬度△f=f2-f1，再根據Q=f0/(f 2-f1)求出Q值。

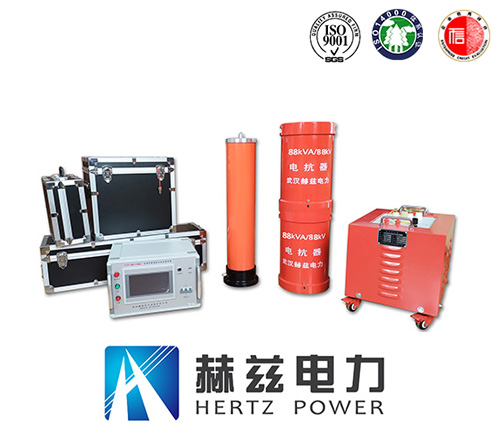

變頻串聯諧振試驗裝置
式中f0為諧振頻率，f2與f1是失諧時，亦即輸出電壓的幅度下降到最大值的1/√2(=0。707)倍時的上、下頻率點。Q值越大，曲線越尖銳，通頻帶越窄，電路的選擇性越好。在恒壓源供電時，電路的品質因數、選擇性與通頻帶只決定于電路本身的參數，與信號源無關。
變頻串聯諧振就是指作為激勵電壓源以某一頻率加到由串聯諧振電阻，電容，電感串聯的電路(任何實際電路都可以等效為這種戴維南電路模型)兩端時，總的感抗為零，此時的激勵源相當于直接加在電阻上，用此時的感抗或容抗與電路中的電阻相比，串聯諧振的總電阻其比值就是品質因數了。
但是品質因數不可以小于零、如果小于零則電路會出現自激震蕩。
