如何測量變壓器直流電阻?

　　測量變壓器繞組直流電阻的目的是：檢查繞組接頭的焊接質量和繞組有無匝間短路現象;電壓分接開關的各個位置接觸是否良好及分接的實際位置是否相符;引出線有無斷裂，多股導線并繞組是否有斷股等情況。變壓器在大修時或改變分接頭位置后，或者出口故障短路后，需要測量繞組連同套管一起的直流電阻。測量方法如下。

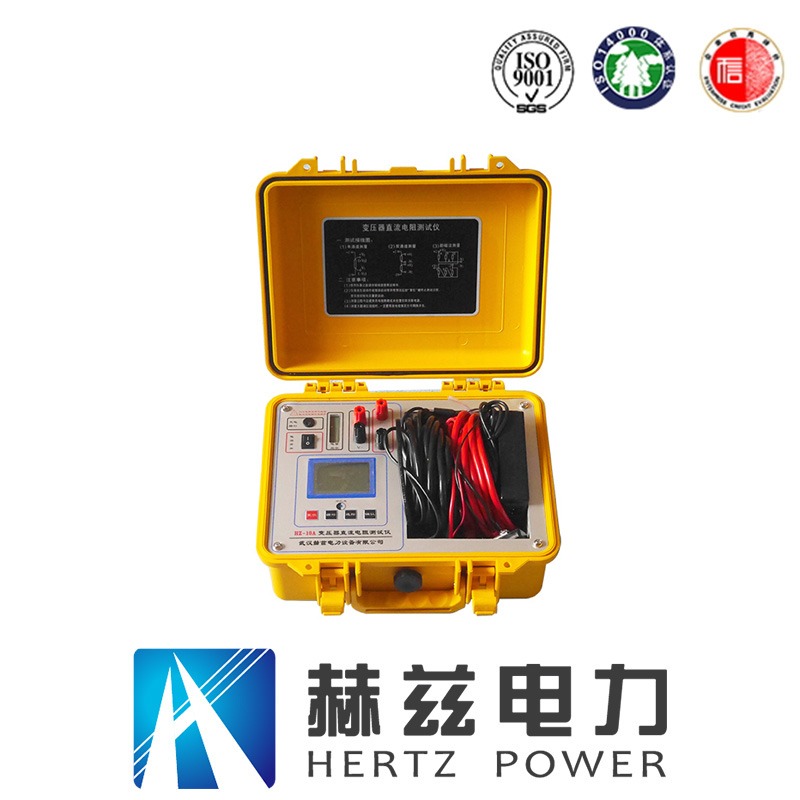

　　HZ-10A直流電阻測試儀

　　(1)電流、電壓表法。又稱電壓降法，其原理是在被測電阻中通以直流電流，測量該電阻上的電壓降，根據歐姆定律即可算出被測電阻值。由于電流表和電壓表的內阻對測量結果會產生影響，所以它們被接入測量電路的方式應慎重考慮。

　　(2)平衡電橋法。它是一種采用電橋平衡的原理來測量直流電阻的方法，常用的平衡電橋有單臂和雙臂電橋兩種。測量變壓器的直流電阻時，應在變壓器停電并拆去高壓引線后進行。對大型大容量電力變壓器，因串聯電路的充電時間常數τ很大，使得每次測量需很長時間來等候電流、電壓表指示穩定，因而工作效率很低，常采用特殊儀器(如恒流電源)來代替試中的電源，這樣可大大縮短測試時間。測量變壓器線圈直流電阻的標準是：對于1600kva以上變壓器，各相繞組電阻相互間的差別不應大于三相平均值的2%，無中性點引出線的繞組，線間差別不應大于三相平均值的1%，對于1600kva及以下的變壓器，相間差別一般不大于三相平均值的4%，線間差別一般不大于三相平均值的2%，與以前相同部位測得值比較，其變化不應大于2%。
