串聯諧振試驗裝置如何選擇

　　電力行業經常需要進行測量高壓電力電纜的串聯諧振點工作，要使用串聯諧振試驗裝置，但根據電纜的不同耐壓等級，使用串聯諧振試驗設備也不同，電力職工應該如何選擇串聯諧振試驗裝置呢

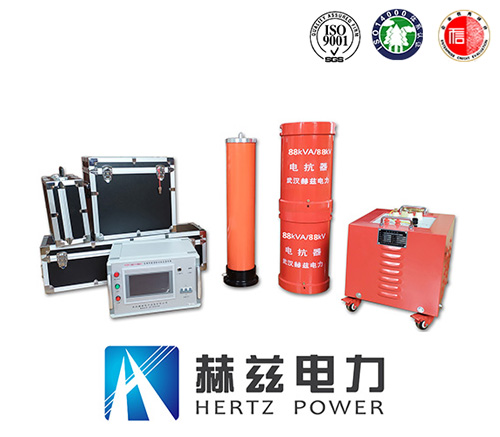

　　變頻串聯諧振試驗裝置

　　串聯諧振試驗裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器組成。變頻控制器被分為兩類，20KW和以上為控制臺，20KW以下是便攜式箱;它由控制器和濾波器組成。變頻控制器的主要作用是具有380V或200V正弦交流電頻率的固定振幅和頻率為振幅和頻率可調的正弦波。而對于整個設備提供電源。勵磁變壓器是輸出電壓升高到一個合適的測試電壓。高壓電抗器L是諧振電路的重要組成部分，當電源頻率等于1/(2π√LCX)，其與所述測試CX發生串聯諧振。

　　如何進行選擇一個合適的串聯諧振設備?

　　為了選擇合適的串聯諧振設備，請?zhí)峁┮韵录夹g(shù)參數

　　1、變壓器:電壓等級(如10/35/110/220kv);最大容量;試驗性質(中性或完全絕緣)單相接地容量;

　　2、電源電纜：電壓電平(例如，10/35/的110kV等);最長長度;橫截面面積;

　　3、發電機、電動機：電壓等級(出口電壓或稱工作電壓)試驗電壓(最高耐壓值)單相對地電容量變化范圍，如0.2-0.55uF;

　　4、GIS：電壓等級(也稱為工作電壓);間隔的數量;測試電壓(最大耐壓值);

　　5、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級(或稱工作電壓);試驗電壓(最高耐壓值);

　　6、CVT測試：電壓等級(或工作電壓，如35/110/220規格);測試電壓(最大耐壓)電容量范圍(如0.005-0.02uF)。

　　串聯諧振與其它試驗裝置的比較

　　串聯諧振VS工頻耐壓

　　滿足大容量被試品耐壓性能試驗，體積、重量卻比工頻耐壓小很多，易于進行搬運

　　串聯諧振VS超低頻

　　超低頻部分主要研究針對10kV/35kV這兩種不同規格的電纜，串諧可適用10/35/110/220kV等規格進行電纜、主變、發電機、CVT、開關等

　　串聯諧振VS直高發

　　直流高壓發生器被施加到“直流耐壓”;串聯諧振應用“交流耐壓”
