局部放電巡檢儀檢測缺陷部位和缺陷類型判斷依據

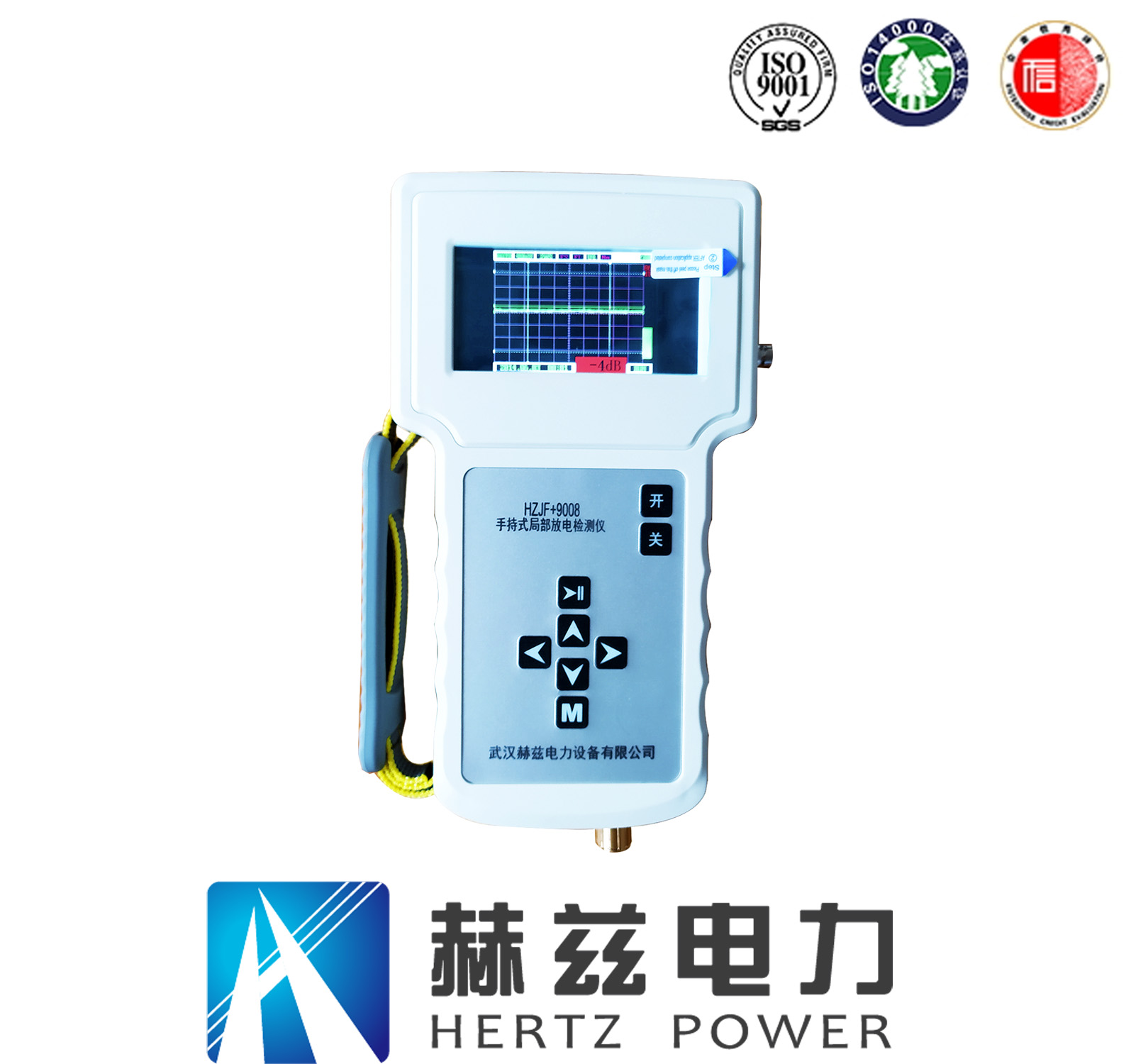

　　HZJF+9008局部放電巡檢儀

　　多傳感器定位——利用時延方法實現空間定位。在疑似故障部位利用多個傳感器同時測量，并以信號首先到達的傳感器作為觸發信號源，就可以得到超聲波從放電源至各個傳感器的傳播時間，再根據超聲波在設備媒質中的傳播速度和方向，就可以確定放電源的空間位置。

　　單傳感器定位——移動傳感器，測試氣室不同的部位，找到信號的大點，對應的位置即為缺陷點。通過兩種方法判斷缺陷在罐體或中心導體上。方法一，通過調整測量頻帶的方法，將帶通濾波器測量頻率從100kHz減小到50kHz，如果信號幅值明顯減小，則缺陷位置應在殼體上;信號水平基本不變，則缺陷位置應在中心導體上。方法二，如果信號水平的大值在罐體表面周線方向的較大范圍出現，則缺陷位置應在中心導體上;如果大值在一個特定點出現，則缺陷位置應在殼體上。缺陷類型判斷依據見表C.1。

　　缺陷類型判斷依據

　　自由金屬微粒——對于運行中的設備，微粒信號的幅值：背景噪聲

　　注：這里的推薦參考值，各地因設備狀況、運行條件和檢測儀器等因素的不同，推薦參考值可能不同。各地可根據的歷史檢測數據、自身所能承受的系統風險進行統計分析，定期修訂完善推薦參考值。

　　電暈放電(數據參考帶電設備帶電檢測技術規范中規定)——毛刺一般在殼體上，但導體上的毛刺危害更大。只要信號高于背景值，都是有害的，應根據工況酌情處理。在耐壓過程中發現毛刺放電現象，即便低于標準值，也應進行處理。

　　懸浮電位——電位懸浮一般發生在斷路器氣室的屏蔽松動，PT/CT氣室絕緣支撐松動或偏移，母線氣室絕緣支撐松動或偏移，氣室連接部位接插件偏離或螺栓松動等。設備內部只要形成了電位懸浮，就是危險的，應加強監測，有條件就應及時處理。對于126kV GIS，如果100Hz信號幅值遠大于50Hz信號幅值，且Vpeak>10mV，應縮短檢測周期并密切監測其增長量，如果Vpeak>20mV，應停電處理。對于363kV和550kV及以上設備，應提高標準。
