油浸式試驗變壓器之耐壓試驗步驟

　　在試驗中應嚴格按照下列步驟進行操作，這樣才能保證試驗結果的正確判斷和測試過程的安全保障。

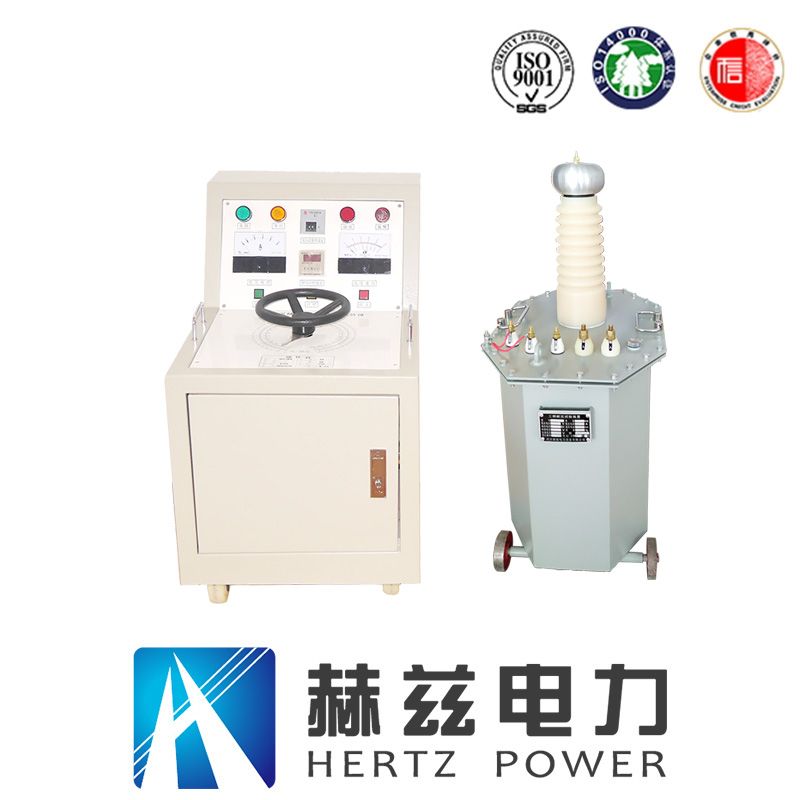

　　YDJ系列油浸式試驗變壓器

　　1.將試驗設備的測試夾分別接在規定測試的部分(變壓器繞組、屏蔽、鐵心、框架等互相隔離的兩個或更多的零件上)。

　　2.檢查試驗設備是否置于試驗所需的電壓擋位，其整定泄漏電流值是否符合要求。

　　3.將試驗設備的高壓輸出端短路，通電檢查過電流繼電器是否動作，或是否發出擊穿信號。

　　4.檢查試驗環境有無不安全因素存在。若沒有，則將耐壓設備開機預熱5min。

　　5.操作試驗設備升壓。升壓初始，慢慢升至規定值的一半(應避免跳躍)，然后迅速增加至規定電壓值(整個升壓過程大約在10s)，歷時1min，在此期間不允許有連續飛弧和擊穿現象發生，然后將電壓慢慢退到零位，切斷電源，試驗完畢。

　　切記，不可采用突然斷電方法，以免瞬時失壓引起的振蕩過電壓而將變壓器擊穿。

　　油浸式試驗變壓器試驗結果的判斷方法

　　如果在試驗過程中發生電壓下降或發生擊穿信號，這時不要輕易判斷變壓器擊穿。應繼續進一步測試，做進一步的證實：

　　1.若絕緣電阻沒有太大變化，或二次升壓后可持續1min無擊穿動作，則認為次擊穿是空氣間隙擊穿，我們通常稱為飛弧。外加電壓消失后，擊穿間隙立即自行復原，變壓器的絕緣電阻不會發生變化，變壓器的絕緣性能沒有發生變化，不能判定為不合格。

　　2.用兆歐表測其絕緣電阻，若絕緣電阻為零或接近于零，則判為擊穿;或進行二次升壓試驗，電壓逐步施加，若是擊穿，在電壓加到一定值時，可觀察到擊穿點附近出現連續的火花放電或發熱冒煙，則判為擊穿。若第二次施壓，電壓上升了又下降，電流表的指針擺動劇烈，則判為飛弧不合格。
