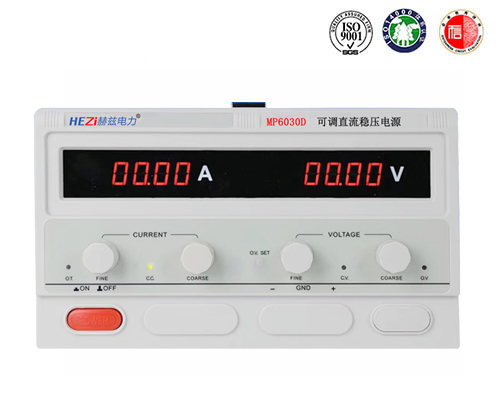

直流穩壓電源的組成
　　直流穩壓電源主要由四部分組成：電源變壓器、整流電路、濾波電路和穩壓電路。 　　1.電源變壓器電源變壓器是一種軟磁電磁元件，功能是功率傳送、電壓變換和絕緣隔離，在電源技術中和電力電子技術中得到廣泛的應用。
　　2.整流電路“整流電路”(recTIfyingcircuit)是把交流電能轉換為直流電能的電路。大多數整流電路由變壓器、整流主電路和濾波器等組成。它在直流電動機的調速、發電機的勵磁調節、電解、電鍍等領域得到廣泛應用。整流電路通常由主電路、濾波器和變壓器組成。20世紀70年代以后，主電路多用硅整流二極管和晶閘管組成。濾波器接在主電路與負載之間，用于濾除脈動直流電壓中的交流成分。變壓器設置與否視具體情況而定。變壓器的作用是實現交流輸入電壓與直流輸出電壓間的匹配以及交流電網與整流電路之間的電隔離。
　　整流電路的作用是將交流降壓電路輸出的電壓較低的交流電轉換成單向脈動性直流電，這就是交流電的整流過程，整流電路主要由整流二極管組成。經過整流電路之后的電壓已經不是交流電壓，而是一種含有直流電壓和交流電壓的混合電壓。習慣上稱單向脈動性直流電壓。
　　3.濾波電路濾波電路常用于濾去整流輸出電壓中的紋波，一般由電抗元件組成，如在負載電阻兩端并聯電容器C，或與負載串聯電感器L，以及由電容，電感組成而成的各種復式濾波電路。
　　4.穩壓電路穩壓電路是指在輸入電壓、負載、環境溫度、電路參數等發生變化時仍能保持輸出電壓恒定的電路。這種電路能提供穩定的直流電源，廣為各種電子設備所采用。
　　直流穩壓電源主要技術指標
　　直流穩壓電源的技術指標可以分為兩大類：一類是特性指標，反映直流穩壓電源的固有特性，如輸入電壓、輸出電壓、輸出電流、輸出電壓調節范圍;另一類是質量指標，反映直流穩壓電源的優劣，包括穩定度、等效內阻(輸出電阻)、紋波電壓及溫度系數等。
　　1、特性指標
　　(1)輸出電壓范圍符合直流穩壓電源工作條件情況下，能夠正常工作的輸出電壓范圍。該指標的上限是由最大輸入電壓和最小輸入-輸出電壓差所規定，而其下限由直流穩壓電源內部的基準電壓值決定。
　　(2)最大輸入-輸出電壓差該指標表征在保證直流穩壓電源正常工作條件下，所允許的最大輸入-輸出之間的電壓差值，其值主要取決于直流穩壓電源內部調整晶體管的耐壓指標。
　　(3)最小輸入-輸出電壓差該指標表征在保證直流穩壓電源正常工作條件下，所需的最小輸入-輸出之間的電壓差值。
　　(4)輸出負載電流范圍輸出負載電流范圍又稱為輸出電流范圍，在這一電流范圍內，直流穩壓電源應能保證符合指標規范所給出的指標。
　　2、質量指標
　　(1)電壓調整率SV：電壓調整率是表征直流穩壓電源穩壓性能的優劣的重要指標，又稱為穩壓系數或穩定系數，它表征當輸入電壓VI變化時直流穩壓電源輸出電壓VO穩定的程度，通常以單位輸出電壓下的輸入和輸出電壓的相對變化的百分比表示。
　　(2)電流調整率SI：電流調整率是反映直流穩壓電源負載能力的一項主要自指標，又稱為電流穩定系數。它表征當輸入電壓不變時，直流穩壓電源對由于負載電流(輸出電流)變化而引起的輸出電壓的波動的抑制能力，在規定的負載電流變化的條件下，通常以單位輸出電壓下的輸出電壓變化值的百分比來表示直流穩壓電源的電流調整率。
　　(3)紋波抑制比SR：紋波抑制比反映了直流穩壓電源對輸入端引入的市電電壓的抑制能力，當直流穩壓電源輸入和輸出條件保持不變時，紋波抑制比常以輸入紋波電壓峰-峰值與輸出紋波電壓峰-峰值之比表示，一般用分貝數表示，但是有時也可以用百分?jǐn)?shù)表示，或直接用兩者的比值表示。
　　(4)溫度穩定性K：集成直流穩壓電源的溫度穩定性是以在所規定的直流穩壓電源工作溫度TI最大變化范圍內(Tmin≤TI≤Tmax)直流穩壓電源輸出電壓的相對變化的百分比值。
