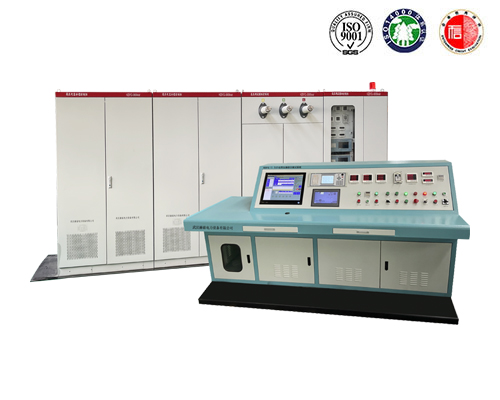

變壓器綜合試驗臺主要是對電力變壓器，配電變壓器的空載、負載特性進行試驗，也可對被短路(負載)損耗。。320x240大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現試變壓器進行倍頻感應及工頻耐壓試驗?？蓽y量變壓器的空載電流、空載損耗、短路電壓、友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。儀器可以由用戶預設40組被試品參數，而且這些參數可以根據需要隨時刪除和增加，使用非常方便。

　　變壓器綜合試驗臺操作有：負載實驗、空載試驗、高壓特性試驗、感應耐壓試驗、工頻耐壓試驗

　　1、負載實驗

　　1臺體接線與空載實驗相同，只是將“接被試變壓器“接到被試變壓器的高壓側，而低壓側短接。

　　2操作步驟同空載實驗。

　　3設置特性測試儀測量負載時的參數(操作詳見空負載使用說明書)。。

　　4操作步驟同空載實驗。

　　5觀察特性測試儀上的電流指示，達到需要電流時停止升壓，如升壓過程中出現不正常狀況，請按下“急停“按鈕，可馬上停止試驗，調壓器自動降到零位。

　　6操作多功能測試儀，打印出測試數據。

　　7按下“三相分閘“按鈕，三相分閘指示燈亮，調壓器開始自動降壓，當電壓降到零位，降壓指示燈熄滅，把所選試驗項目分閘，實驗完畢。

　　空載試驗

　　1將試驗臺的主控臺與輔控臺用航插線相連。

　　2將試驗臺的“三相四線”連接到總電源上。

　　3將實驗臺的“調壓器輸入”接線柱與調壓器的輸入端連接，將實驗臺的“調壓器輸出”接線柱與調壓器的輸出端

　　連接。將調壓器的電機控制與行程開關控制用航插線與主控臺的航插相接。

　　4將試驗臺“接被試變壓器”接線柱與被測試的變壓器的低壓側相接。

　　5把儀器的電源插上，根據空負載的使用說明書把儀器背后的短接線接好。

　　6合上空氣開關，這時總電源指示燈亮，打開控制電源鎖開關。

　　7打開空負載測試儀的電源開關，儀器顯示屏顯示友好界面。

　　8設置特性測試儀的參數(操作詳見空負載使用說明書)。

　　9按下“三相合閘”按鈕，三相合閘指示燈亮。

　　10按下“低壓特性合閘”按鈕，低壓特性合閘指示燈亮。

　　11按下所需的電流檔的按鈕，相應的電流指示燈亮。

　　12按下升壓按鈕可點動升壓，同時升壓指示燈亮。

　　13觀察特性測試儀上的電壓指示，達到需要電壓時停止升壓。如升壓過程中出現不正常狀況，請按下“急停“按

　　鈕，可馬上停止試驗，調壓器自動降到零位。

　　14操作特性測試儀，打印出測試數據。

　　15按下“三相分閘“按鈕，三相分閘指示燈亮，調壓器開始自動降壓，當電壓降到零位，降壓指示燈熄滅，把所選試驗項目分閘，實驗完畢。

　　高壓特性試驗

　　1將試驗臺的主控臺與輔控臺用航插線相連。

　　2將試驗臺的“三相四線”連接到總電源上

　　3將實驗臺的“調壓器輸入”接線柱與調壓器的輸入端連接，將實驗臺的“調壓器輸出”接線柱與調壓器的輸出端

　　連接。將調壓器的電機控制與行程開關控制用航插線與主控臺的航插相接。

　　4將“中間變輸入”接線柱接到中間變壓器的輸入端。

　　5將中間變壓器的輸出端接到電流互感器的輸入端。

　　5將電流互感器的輸出端接到被試變壓器上。

　　6將電壓互感器的高壓端接到被試變壓器上。

　　7合上空氣開關，這時總電源指示燈亮，打開控制電源鎖開關。

　　8打開空負載測試儀的電源開關，儀器顯示屏顯示友好界面。

　　9設置空負載測試儀的參數(操作詳見空負載測試儀說明書)。

　　10按下“三相合閘”按鈕，三相合閘指示燈亮。

　　11按下“中間變合閘”按鈕，。中間變合閘指示燈亮。

　　12按下所需的電流檔位，相應的電流檔位指示燈亮。

　　13按下升壓按鈕可點動升壓，同時升壓指示燈亮。

　　14觀察特性測試儀上的電壓指示，達到需要電壓時停止升壓。如升壓過程中出現不正常狀況，請按下“急停”按

　　鈕，可馬上停止試驗，調壓器自動降到零位。

　　15操作特性測試儀，打印出測試數據。

　　16按下“三相分閘“按鈕，三相分閘指示燈亮，調壓器開始自動降壓，當電壓降到零位，降壓指示燈熄滅，把所選試驗項目分閘，實驗完畢。

　　感應耐壓試驗

　　1將實驗臺的“三相四線”連接到總電源上。

　　2將“電動機電源“接到發電機的輸入端，將“發電機輸出”接到發電機輸出端。

　　3將發電機的勵磁輸出接到臺體的“勵磁輸出“接線柱上

　　4將“感應輸出“接到被試變壓器。

　　5合上空氣開關，這時總電源指示燈亮,打開控制電源鎖開關。

　　6將時間繼電器設置為耐壓所需的時間。

　　7按下“三相合閘”按鈕，同時三相合閘指示燈亮。

　　8按下“感應合閘”按鈕，感應合閘指示燈亮。

　　9按下“發電機起動”按鈕，發電機起動指示燈亮。

　　10按下升壓按鈕可點動升壓，同時升壓指示燈亮。

　　11觀察倍頻耐壓輸出指示表頭，當耐壓值到所需的值時停止升壓，同時按下耐壓按鈕，時間繼電器開始計時，當時間到設定時間時，耐壓報警器開始報警，此時試驗臺開始自動降壓，降壓指示燈亮，等降壓到零位時，向右旋轉耐壓按鈕，按鈕抬起。如耐壓過程中如有異常，請馬上按下“急停”按鈕，可停止試驗，調壓器自動降到零位。主要測試儀器說明書附錄：壹、變壓器空載負載特性測試儀

　　工頻耐壓試驗

　　1將試驗臺的主控臺與輔控臺用航插線相連。

　　2將實驗臺的“三相四線”連接到總電源上。

　　3將實驗臺的“調壓器輸入”接線柱與調壓器的輸入端連接，將實驗臺的“調壓器輸出”接線柱與調壓器的輸出端

　　連接。將調壓器的電機控制與行程開關控制用航插線與主控臺的航插相接。

　　4將“工頻輸出”接線柱與試驗變壓器的輸入端相接，“工頻儀表”接線柱與試驗變壓器的儀表接線柱相接，試驗變壓器接地柱接地。

　　5合上空氣開關，這時總電源指示燈亮,打開控制電源鎖開關。

　　6將時間繼電器設置為耐壓所需的時間。

　　7按下“三相合閘”按鈕，同時三相合閘指示燈亮。

　　8按下“工頻合閘”按鈕，工頻合閘指示燈亮。

　　9按下升壓按鈕可點動升壓，同時升壓指示燈亮。

　　10觀察工頻輸出指示表頭，當耐壓值到所需的值時停止升壓，同時按下耐壓按鈕，時間繼電器開始計時，當時間到設定時間時，耐壓報警器開始報警，此時試驗臺開始自動降壓，降壓指示燈亮，等降壓到零位時，向右旋轉耐壓按鈕，按鈕抬起。如耐壓過程中如有異常，請馬上按下“急停”按鈕，可停止試驗，調壓器自動降到零位
