赫茲電力導讀：直流高壓發生器在電線電纜中的三大應用，直流高壓發生器(簡稱:直高發)引起具有輸出電壓為120KV、輸出電流為5mA、工作頻率為40kHz等特點而被廣泛應用在在電力試驗中——用于電力電纜檢測試驗和避雷器等泄漏電流試驗。

　　赫茲電力直流高壓發生器在電線電纜中的三大應用

　　一、測量絕緣電阻

　　應分別在每一相上進行，其他兩相導體，電纜兩端的金屬屏蔽或金屬護套和鎧裝層接入。對于該項試驗，只要注意到電纜是容性設備，對容性設備做絕緣電阻和吸收比時應注意到的情況。例如：試驗前后的充分放電，先起火后搭接，先斷連后停電搖表等。

　　二、直流耐壓和泄漏電流試驗

　　油紙絕緣的電纜只做直流耐壓，不做交流耐壓。因為交流增大有可能導致熱擊穿;熱態時，電場分布不均勻，易損傷電纜，應注意：電纜芯線接負極性：電纜受潮后，水分帶正電荷，如果芯接負極性，水分會向芯線集中，絕緣中水分增加，泄漏電流增大，易發現缺陷。如果芯線正極性，水分向鉛包滲透，絕緣中水分減少，泄露電流下降，不易發現直流高壓發生器缺陷。

　　三、橡塑電纜試驗

　　橡塑電纜指聚氯乙烯、交聯聚乙烯、乙丙橡皮絕緣電纜。其特點是容量大，電壓等級高結構輕、易彎曲，目前已逐步取代油紙絕緣電纜。交聯聚乙烯電纜和大家熟悉的油浸紙統包電纜的區別除了相間主絕緣是交聯聚乙烯塑料外，還有兩層半導體膠涂層。在芯線的外表面涂有一曾半導體膠，克服電暈和游離放電，使芯線與絕緣層之間有良好的過渡，在相間絕緣外表面，銅帶屏蔽層內涂有第二層半導體體膠。銅帶屏蔽層只是一層0、1mm厚的薄銅帶，組成了相間屏蔽層。

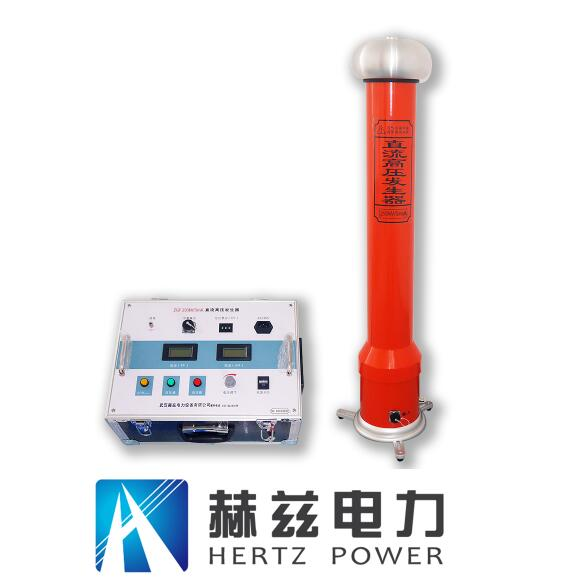

　　赫茲電力為大家來詳細介紹下直流高壓發生器的具體操作方法。

　　1、使用前應檢查測試儀的完整性。連接電纜應無開路和短路，設備應無損壞。

　　2、將機箱的、壓力缸放在合適的位置，分別連接電源線、和地線。保護接地線和工作接地線以及放電條的接地線應分別連接到測試產品的接地線(即稍微接地)。嚴禁將串聯的接地線連接起來。為此，應使用DHV專用接地線。

　　3、將電源開關置于關閉位置，檢查電壓調節器是否處于零位。過壓保護設定值通常為測試電壓的1、1倍。

　　4、空載升壓以驗證過壓保護設置是否敏感。

　　5、打開電源開關，然后紅燈亮，表示電源已打開。

　　6、按綠色按鈕，綠燈亮，表示高壓已打開。

　　7、順時針方向平穩調節電壓調節器。輸出端子從零開始升壓。上升到所需電壓后，根據指定時間記錄電流表讀數，并檢查控制箱和高壓輸出線是否有異常和聲音。

　　8、降壓后，將穩壓器調回零后，按紅色按鈕切斷高壓，然后關閉電源開關。

　　9、試件上的泄漏和直流耐壓試驗。在進行檢查測試以確認測試儀中沒有異常之后，可以開始測試樣品泄漏和DC耐壓測試。連接樣品、地線等，檢查后打開電源。10、升壓到所需的電壓或電流。升壓速度優選為每秒3-5kV的測試電壓。當增大大電容樣本時，還必須監視電流表充電電流不超過測試儀的大充電電流。對于小型電容器樣品，如氧化鋅避雷器、磁力避雷器等，首先上升到所需電壓(電流)的95%，然后緩慢上升到所需的電壓(電流)。然后從數字顯示器讀取電壓(電流)值。如果要為氧化鋅避雷器測量0、75 UDC-1mA，首先增加到UDC1mA電壓值，然后按黃色按鈕，然后電壓將降至75%并保持此狀態。

　　此時可以讀取直流高壓發生器上顯示的電流。測量完成后，調整電壓計數器逆時針返回零，然后按綠色按鈕。需要再次提升時按紅色按鈕。如有必要，使用外部高壓分壓器比較控制箱上的電壓。
