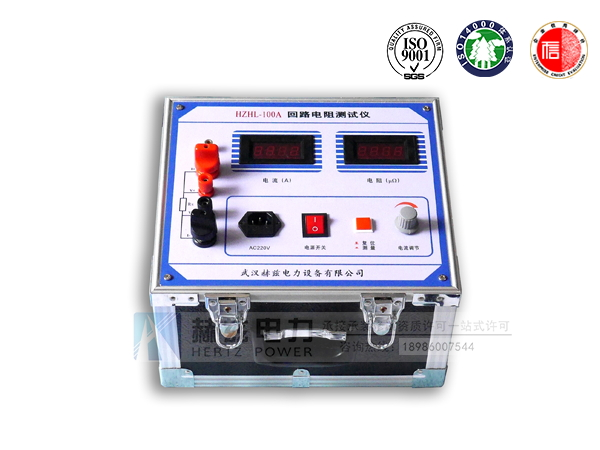

武漢赫茲電力導讀：開關回路電阻測試儀又被稱為回路電阻測試儀，接觸回路電阻測試儀等，回路電阻測試儀使用和操作必須按照我公司對產品的使用操作說明進行，以免造成不必要的損失及損壞設備。它是用于開關控制設備的接觸電阻、回路電阻測量的專用儀器，被廣泛用于多個領域中。開關回路電阻測試儀采用高頻開關電源技術和數字電路技術相結合設計而成。它適用于開關控制設備回路電阻的測量。其測試電流采用國家標準推薦的直流100A。可在電流100A的情況下直接測得回路電阻，并用數字顯示出來。該回路電阻測試儀測量準確、性能穩定，符合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

　　赫茲電力開關回路電阻測試儀使用方法和注意事項

　　使用回路電阻測試儀前的準備和檢查

　　1.將儀器蓋打開，從配件袋中取出測試鉗兩把和兩根100A/4米長電流線(粗線)，兩根4米長的電壓線(細線)。

　　2.將測試線與測試鉗連接好。

　　3.將連接好測試鉗的測試線另外一頭如圖所示連接到儀器上。

　　4.用細砂紙?zhí)幚肀粶y試設備電極部分，處理要仔細，否則造成測試值有誤差。

　　5.待測試設備應停止運行，并斷開與之相聯的所有設備和線路。

　　6.儀器面板上接線柱與標準地線相可靠連接。

　　7.檢查儀器輸入交流電壓應為：AC220V±10%,50Hz。

　　8.檢查儀器電流調節旋鈕是否逆時針旋到最小，如未逆時針到最小，請將其逆時針旋轉到最小。

　　開關回路電阻測試儀使用方法

　　1.按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。

　　2.接通AC220V電源(注意：電源進線的第三根線即保護地必須接到大地)，按下電源開關，此時電流表、電阻表顯示“000”(可在未數允許一位數跳動)。

　　3.按測量開關，調節電流輸出旋鈕(按順時針)至電流表頭顯示“100.0”時，再讀取阻值表頭上的數字即為被測試品的阻值，并作記錄。(若顯示“1”表示所測回路超量程)。

　　4.測試完畢，將電流輸出調節旋鈕(按逆時針)調至最小，復位測量開關，再切斷電源開關。

　　5.如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。
