直流系統是開關站獨立電源，不受廠用電和系統運行方式影響，為運行設備提供直流電源，保證站內保護、通訊、自動裝置、緊急照明、斷路器分合閘等在突發情況下保持不斷電運行。蓄電池的維護對直流系統的穩定運行有著至關重要的作用。本文簡單介紹蓄電池組的放電與核容。
　　試驗項目：10kV開關站蓄電池組放電核容
　　試驗設備：FD-220蓄電池負載特性測試儀、無線單節電池監測系統 　　1、試驗接線

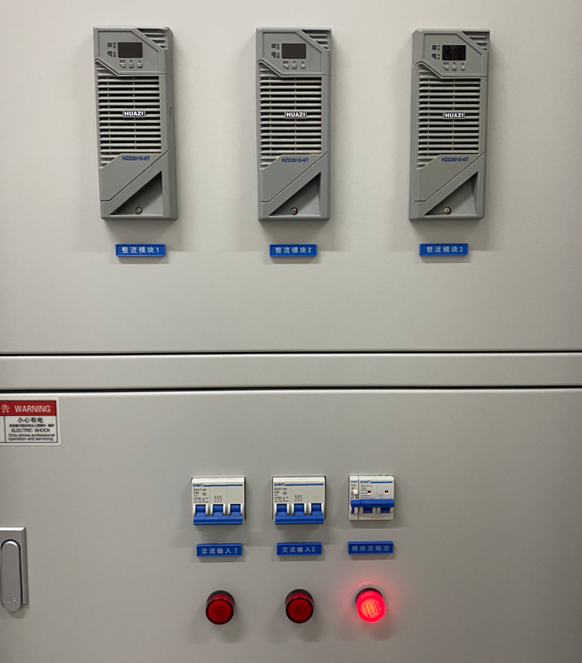

　　試驗準備：斷開充電機面板交流輸入、斷開蓄電池放電開關。

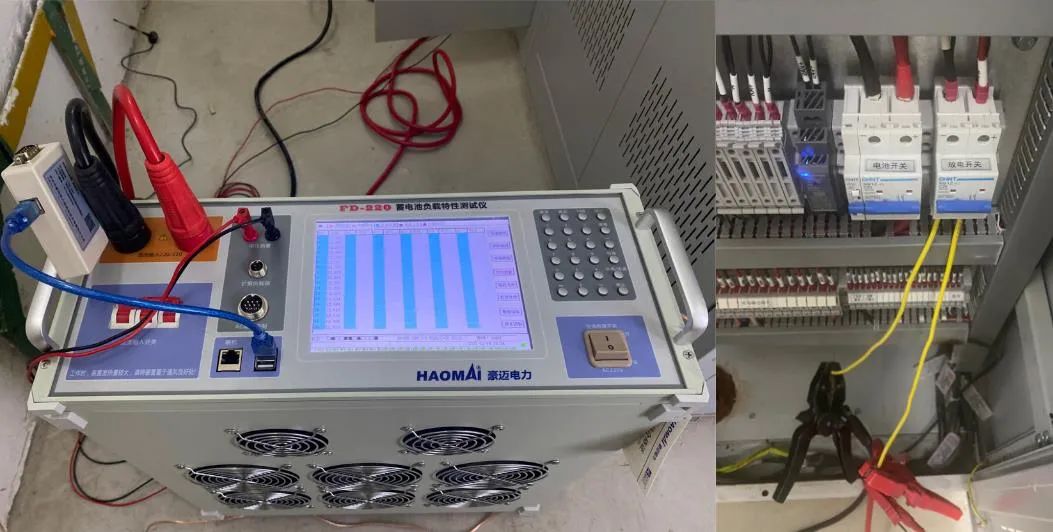

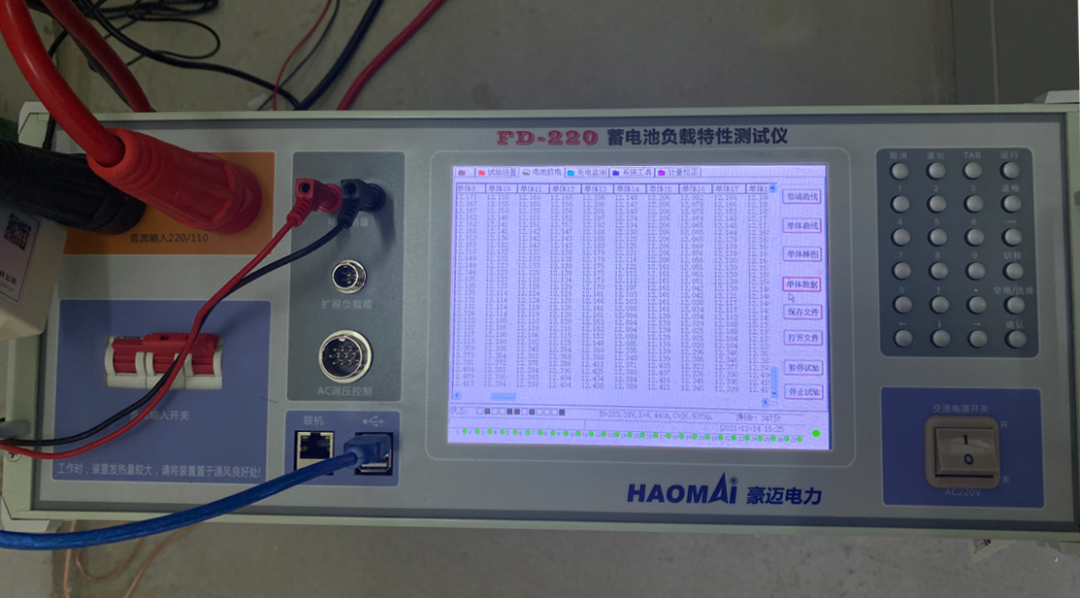

　　1）將紅色電流線接入放電空開正極，黑色線接放電空開負極，將電壓采集線接入放電空開正負極，用萬用表測量放電空開的正負極，保證試驗安全。另一端接入FD-220蓄電池負載特性測試儀電流電壓接口，將裝置可靠接地。 　　2、安裝無線單節電池監測模塊

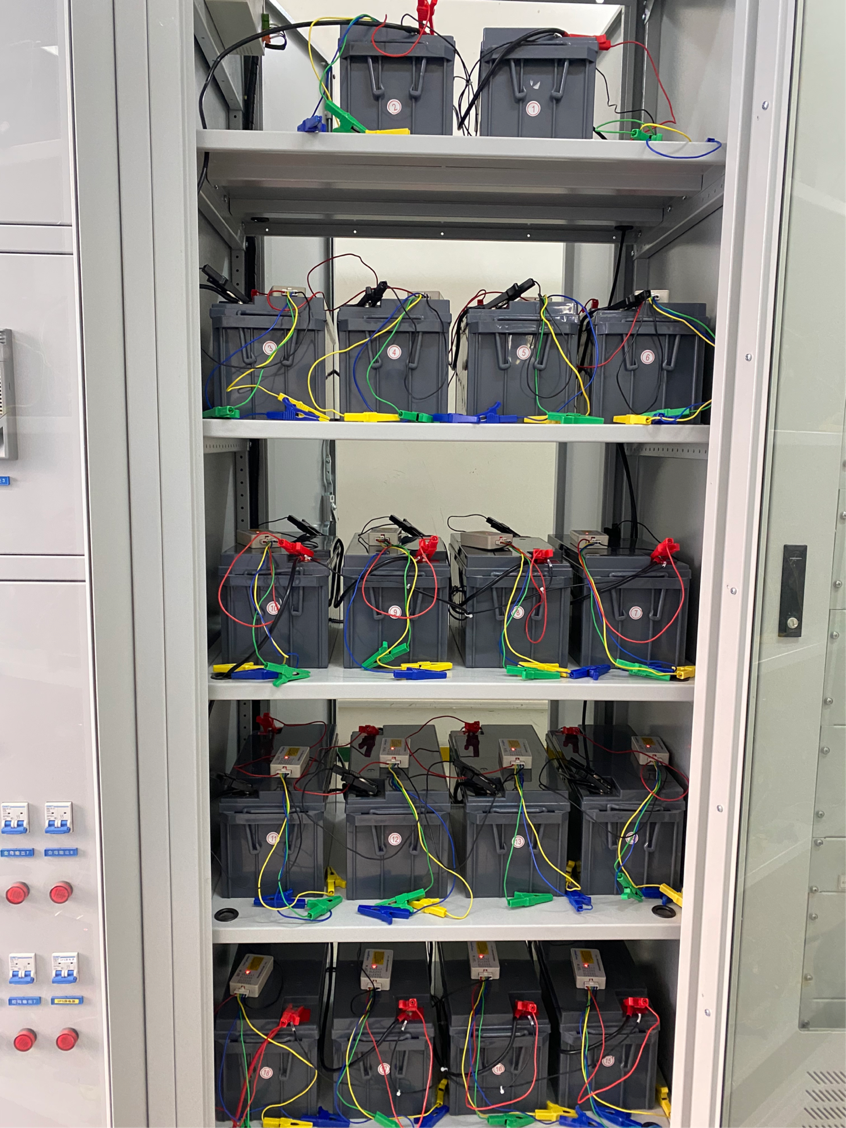

　　本次蓄電池組單體為12V蓄電池，每個模塊可檢測一節電池。檢查蓄電池組的正負接線位置，無線監測模塊從負極向正極依次接線。如果蓄電池序號從負極向正極增加，單體試驗結果是一一對應，反之，蓄電池序號從負向正遞減，用分析軟件打開單體試驗結果即可一一對應。本次試驗蓄電池由負向正編號，將0101號監測模塊接在1號電池兩端，無線模塊的0號端子接電池負極，4號端子接電池正極，依次類推第18個模塊接在18號電池的兩端。正確安裝完成，無線模塊的運行燈出現閃爍，再將主控模塊通過串口線連接FD-220蓄電池負載特性測試儀。 　　3、參數設置

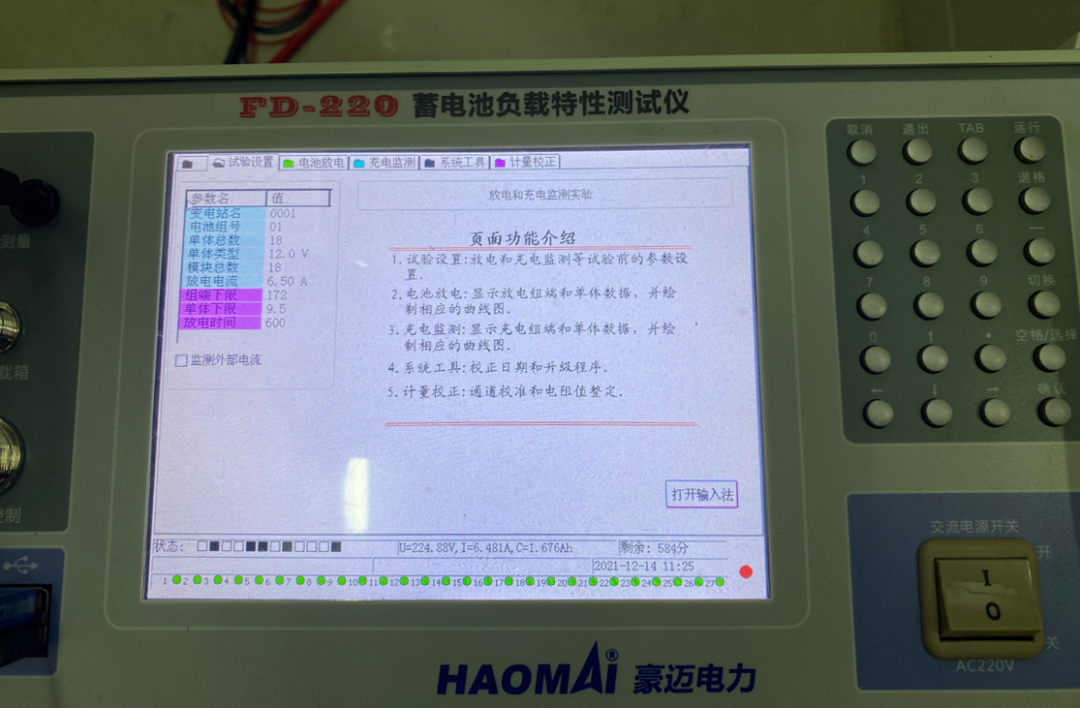

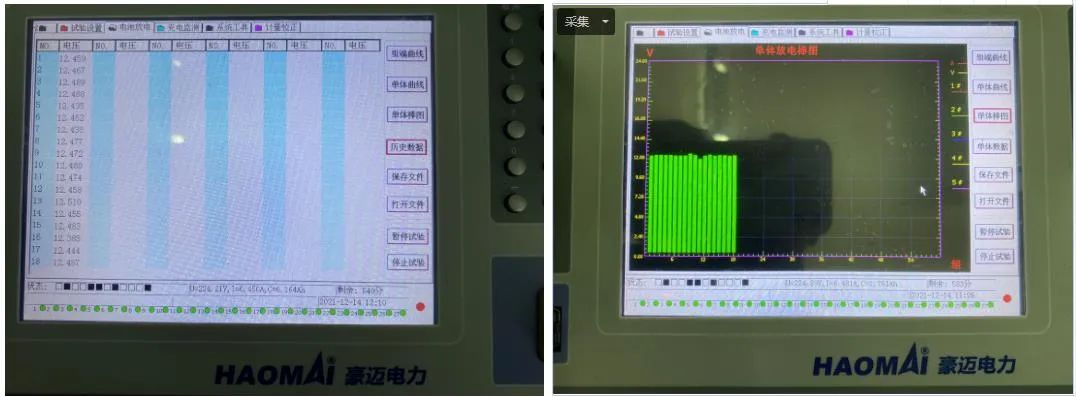

　　變電站名可輸入數字、字母、漢字，組號根據站內實際情況輸入，單體總數為蓄電池的總數，單體類別為電池類別，此處為12V。放電電流為蓄電池組放電電流，一般設置為0.1*C（C為蓄電池組的容量）。此蓄電池組為65Ah，全核性放電時此處設置為6.5A。組段下限為194.4V，單體下線為10.8V，放電時間為600分鐘。 　　參數設置完成后用鼠標點擊電池放電界面。合上直流屏后的放電空開，再點擊開始試驗，然后合上FD-220面板上的直流輸入空開即可開始試驗。試驗開始后可在放電界面查看各電池參數，通過組端曲線可直觀地看到整個放電過程中蓄電池組端電壓和電流的變化趨勢，結合放電時間判斷蓄電池組的容量。單體數據和歷史數據可監測每節電池實時電壓和電流值，反映出電池狀態。單體棒狀圖可顯示每節電池電壓大小。 　　試驗過程中，組端電壓或者單節蓄電池到達下線以后，F(xiàn)D-220會停止放電。用戶可根據現場無線模塊鎖定存在問題的蓄電池，方便后期進行更換。若所有蓄電池狀態正常，F(xiàn)D-220放電達到10小時后自動停止并保存報告，支持用U盤導出報告，用分析軟件在電腦打開后可調出10個小時內任一分鐘的電流電壓值。通過此次試驗有效掌握了蓄電池組容量和單節電池性能，為直流系統的穩定運行提供可靠保障。
